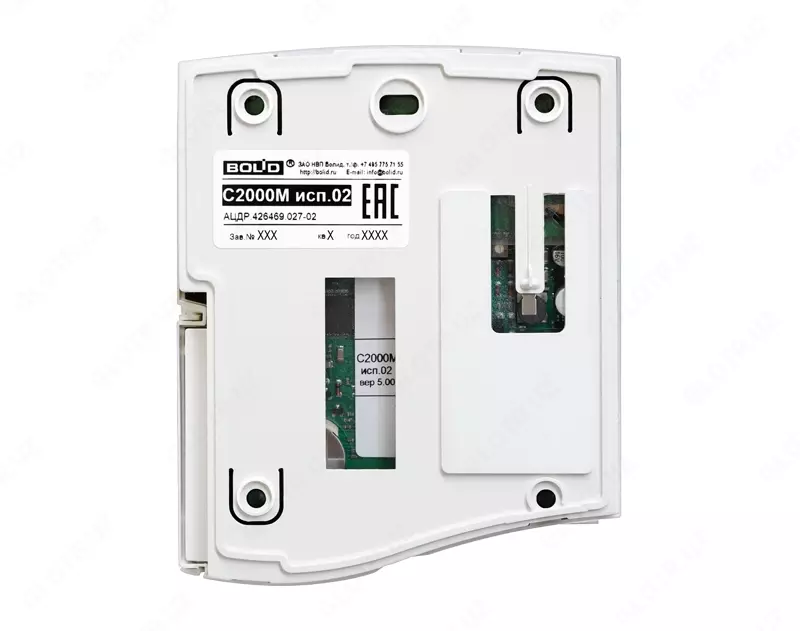

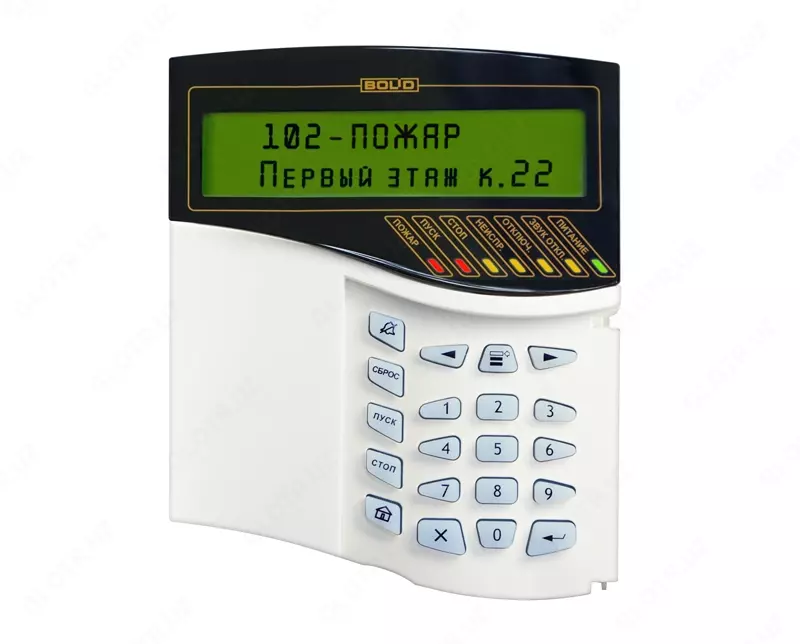

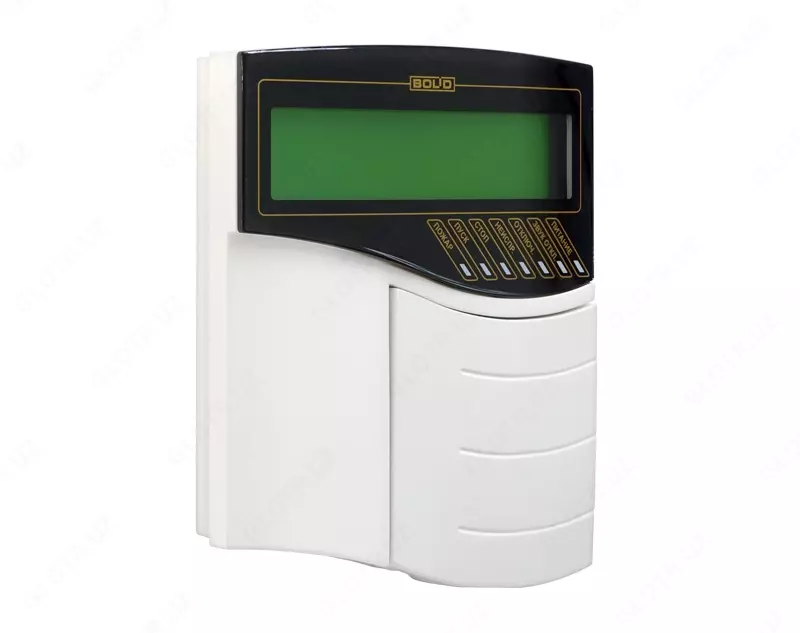

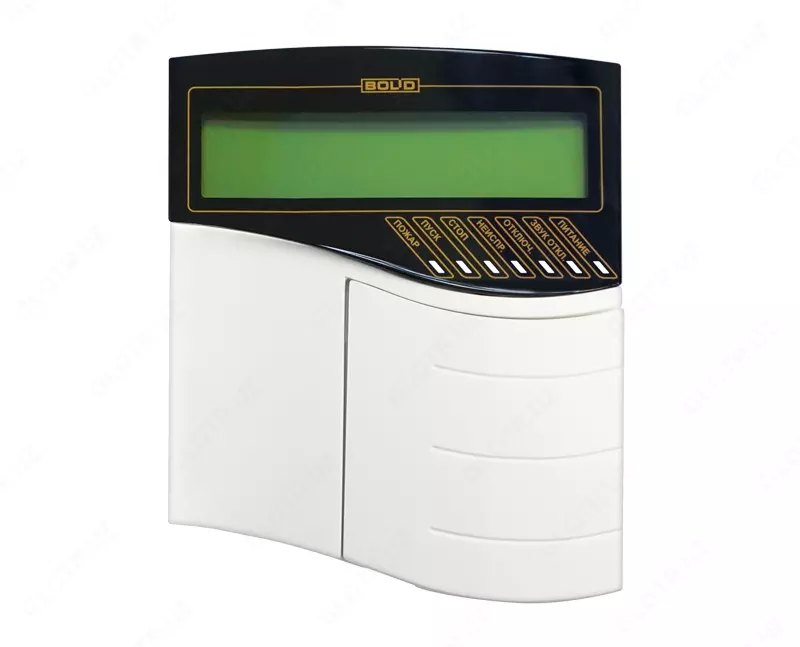

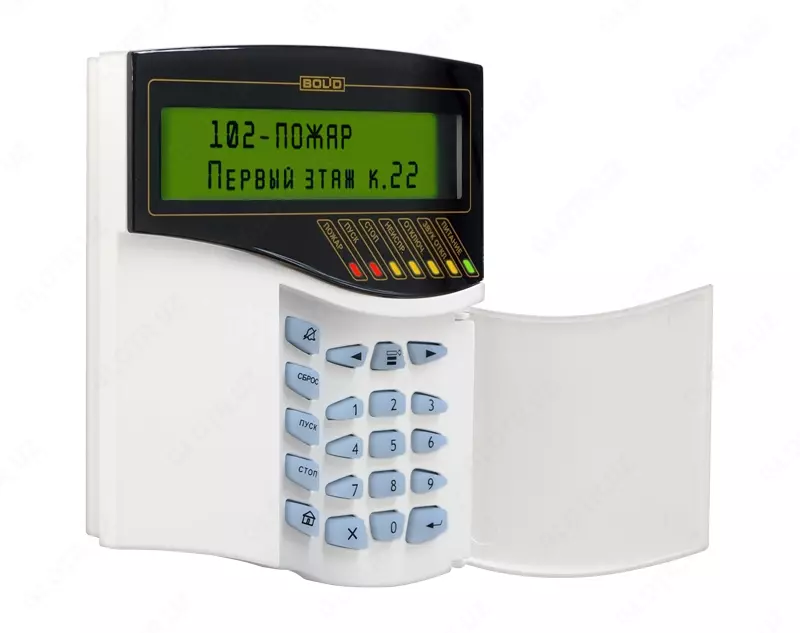

C2000M ISP. 02-BOSHQARISH VA BOSHQARISH PULTI YONG'IN XAVFSIZLIGI

                  S2000 M ISP.02 - QO’RIQChI-YONG’IN NAZORATI VA BOShQARUVI PULTI

Qo’riqlash, yong’in signalizatsiyasi va yong’inga qarshi uskunalarni boshqarishning manzilli tizimi tarkibida ishlashga mo’ljallangan. «Orion» ISO priborlari bilan birgalikda u blokli-modulli qabul-nazorat qo’riqlash va yong’in o’chirish pribori, yorug’lik, tovushli va nutqli xabar berishni boshqarish pribori, gaz, kukunli aerozol va suv yong’inini o’chirish, tutundan himoya qilish va binoning muhandislik tizimlari, shu jumladan yong’in xavfsizligini ta’minlashda ishtirok etuvchi tizimlar vazifasini bajarishi mumkin. Pultning bloklar bilan axborot hamkorligi RS-485 simli aloqa liniyasi orqali amalga oshiriladi.
«S2000M isp.02» ikkinchi S2000M interfeysi mavjudligi va RS-232 interfeysi mavjud emasligi bilan «RS-485» dan farq qiladi. RS-485 ikkinchi interfeysi ikkita RS-485 interfeysiga ega bo’lgan «Orion» ISO bloklari bilan aloqa liniyalarini zaxiralash uchun ishlatilishi mumkin.

«Signal», «Yong’in», «Ishga tushirish», «To’xtash», «Nosozlik», «O’chirilgan» rejimlarini indikatsiyalash. Tizimning alohida zonalari (bo’limlari) va elementlari holatlarini simvol indikatorida ko’rish imkoniyati. O’rnatilgan tovush signalizatoridagi signallar, yong’inlar, ishga tushirishlar va nosozliklarning tovush signalizatsiyasi. «S2000-BI», «S2000-BKI», «S2000-PT», «Oqim-BKI» bloklarida qo’riqlash, yong’indan saqlash signalizatsiyasi, yong’indan himoya vositalari va boshqa ijro qurilmalari zonalarining holatini indikatsiya qilish
Nazorat-ishga tushirish va signal-ishga tushirish bloklari, qabul qilish-nazorat bloklari yordamida yorug’lik va tovushdan ogohlantirish, tutundan himoya qilish vositalarini, muhandislik uskunalarini, «Signal», «Yong’in», «Ishga tushirish» va «Nosozlik» signallarini uzatish chiqishlarini avtomatik boshqarish. «Rupor» seriyali ovozli ogohlantirish priborlarini avtomatik ishga tushirish va to’xtatish
Panel klaviaturasi va indikatsiya bloklarini qoʻlda boshqarish:

qo’riqlash va yong’in signalizatsiyasining ish rejimlarini boshqarish: qo’riqlashga qo’yish, qo’riqlashdan olib tashlash, signallarni tashlash, xabar beruvchilar va ijro qurilmalarini o’chirish (faqat pult bilan boshqariladigan qurilmalar)
yorug’lik, tovushli va ovozli xabar berish, tutundan himoya qilish vositalarini, muhandislik asbob-uskunalarini qo’lda ishga tushirish va to’xtatish
«S2000-PT» bloklaridan foydalangan holda «S2000-ASPT» priborlarini boshqarish: yong’inni o’chirish qurilmalarini qo’lda ishga tushirish va to’xtatish, ishga tushirishni to’xtatib turish va darhol kechiktirmasdan ishga tushirish, yong’inni o’chirish qurilmalarini boshqarishning avtomatik yoki qo’lda ishlaydigan rejimini tanlash, signallarni tushirish
«Oqim-3N» priborlarini «Oqim-BKI» bloklaridan foydalangan holda boshqarish: yong’inni o’chirish qurilmasini qo’lda ishga tushirish va to’xtatish, qurilmani boshqarishning avtomatik yoki qo’lda boshqarish rejimini tanlash

Himoya qilinadigan obyekt holatini monitoring qilish va boshqarish imkoniyatlarini kengaytirish uchun «Orion Pro» avtomatlashtirilgan tizimiga ulanish imkoniyati
Xabarnomalarni qo’riqlash pultiga «S2000-IT», «UO-4S», «S2000-PGE» va «S2000-PP» kommunikatsiya bloklari yordamida uzatish imkoniyati. Radioeshittiruvchini ATS100 LARS qo’riqlash radio tizimini va «Rif String 202» («LONTA 202») qo’riqlash radio tizimini radiokanal orqali xabarlarni uzatish uchun RS-202TD ulash imkoniyati
Pult ekranida va shaxsiy kompyuter yordamida ko’rish mumkin bo’lgan voqealar jurnali
«Pprog.exe» dasturida pultni konfiguratsiya qilish

Texnik tavsiflari:

Doimiy tok ta’minoti kuchlanishi, V - 10,2 dan 28,4 gacha

Navbatchi rejimda iste’mol oqimi, o’rtacha qiymat, mA - quvvat kuchlanganda 12 V - 60, quvvat kuchlanganda 24 V - 35
Signal rejimidagi iste’mol oqimi, eng ko’p qiymat, mA - quvvat kuchlanganda 12 V -120, quvvat kuchlanganda 24 V -65
Oziq-ovqat kirishlari soni - 2
Real vaqt soatlari - CR2032 elementi
Real vaqt soatlarining avtonom ishlash vaqti, yil - 5
«Orion» ISO bloklarini ulash uchun aloqa liniyasi: interfeys - RS-485, turi - bitta liniya, zaxiralangan liniya, liniya uzunligi (asosiy, zaxira), m, ko’pi bilan - 3000, ulanadigan bloklar soni, ko’pi bilan - 127
Kompyuterni ulash uchun aloqa liniyasi *: interfeys - RS-485, turi - bitta liniya, liniya uzunligi, m, ko’pi bilan - 1200

* - bloklar bilan zaxiralangan aloqa liniyasidan foydalanishda mavjud emas
Suyuq kristalli indikator - 2 satr x 16 belgi
Nazorat qilinadigan elementlar soni (kirish, chiqish), ko’pi bilan - 2048
Bo’limlar soni (himoya qilinadigan zonalar), ko’pi bilan - 511
Bo’limlar guruhlari soni, ko’pi bilan - 128
Standart dasturlar tomonidan boshqariladigan chiqishlar soni, ko’pi bilan - 256
Stsenariy tomonidan boshqariladigan elementlar soni, ko’pi bilan - 255
Boshqaruv stsenariylari soni, ko’pi bilan - 255 (murakkab stsenariylar uchun kam)
Foydalanuvchi kodlari soni, ko’pi bilan - 2047
Voqealar jurnali hajmi, kamida - 32000
GOST 14254-2015 - IP30 bo’yicha qobiq bilan himoyalanish darajasi (devorga mahkamlashda)
OST 25 1099-83 bo’yicha mexanik ta’sirlarga chidamlilik - joylashtirish toifasi 4
Tebranishga chidamlilik: chastota diapazoni, Gts - 1-35, maksimal tezlanish, g - 0,5

Iqlim ijrosi OST 25 1099-83 - O4
Ish harorati diapazoni, ° S - minus 10 dan + 55 gacha
Havoning nisbiy namligi,% (+ 40 ° S da) - 93
Ishlamay qolish priborining o’rtacha ishlashi, soat - 80000 dan kam emas
1000 soat davomida uzluksiz ishlash ehtimoli - 0,98758
O’rtacha xizmat muddati, yil - 10
Pribor vazni, kg - ko’pi bilan 0,3
Priborning gabarit o’lchamlari, mm - 140 × 114 × 25
Priborga ulanish turi - vint ostidagi terminal kolodkasi, 0,2 dan 1,5 kv.mm gacha sim
Montaj usuli - devorga osilgan
