CI LCI SET-P-P - universal kabel tanlash qurilmasi

"CI LCI SET-P-P kabelini tanlash uchun qurilmaning maqsadi

CI LCI SET-P-P tizimi past va past kuchlanishli tarmoqlarda kuchlanish bo'lmaganda ham, mavjud bo'lganda ham to'plamdan kerakli kabelni tanlash uchun mo'ljallangan.

Tizim generatori kerakli kabelga 100 mA gacha bo'lgan maksimal oqim impulslarini etkazib beradi. Ushbu impulslar kabelda vaqtinchalik shovqinlarga chidamli elektromagnit maydonni keltirib chiqaradi, bu tizimning qabul qiluvchisi tomonidan qayd etiladi.

CI LCI SET-P-P kabelini tanlash uchun qurilma tavsifi

O'rnatish ishlaridan oldin kabelni aniq aniqlash mutlaq xavfsizlik uchun juda muhimdir. Noto'g'ri ma'lumotlar elektrchilarning hayotiga xavf tug'diradigan oqibatlarga olib kelishi yoki iste'molchilarning elektr ta'minotiga zarar etkazishi mumkin.

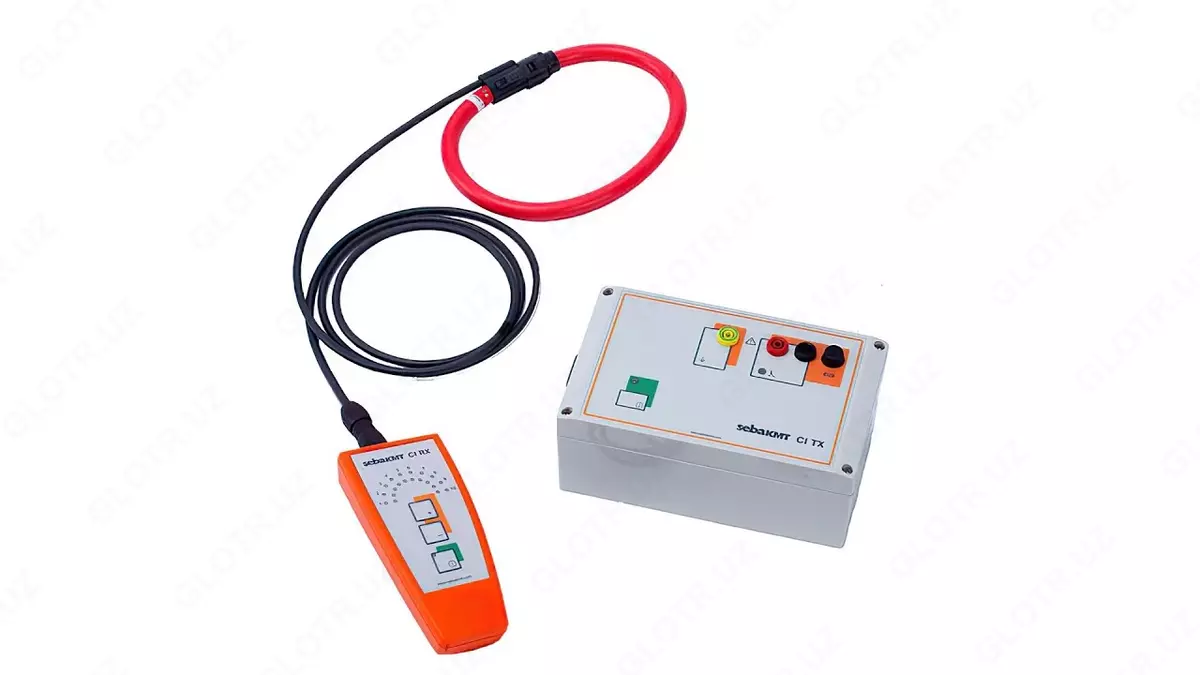

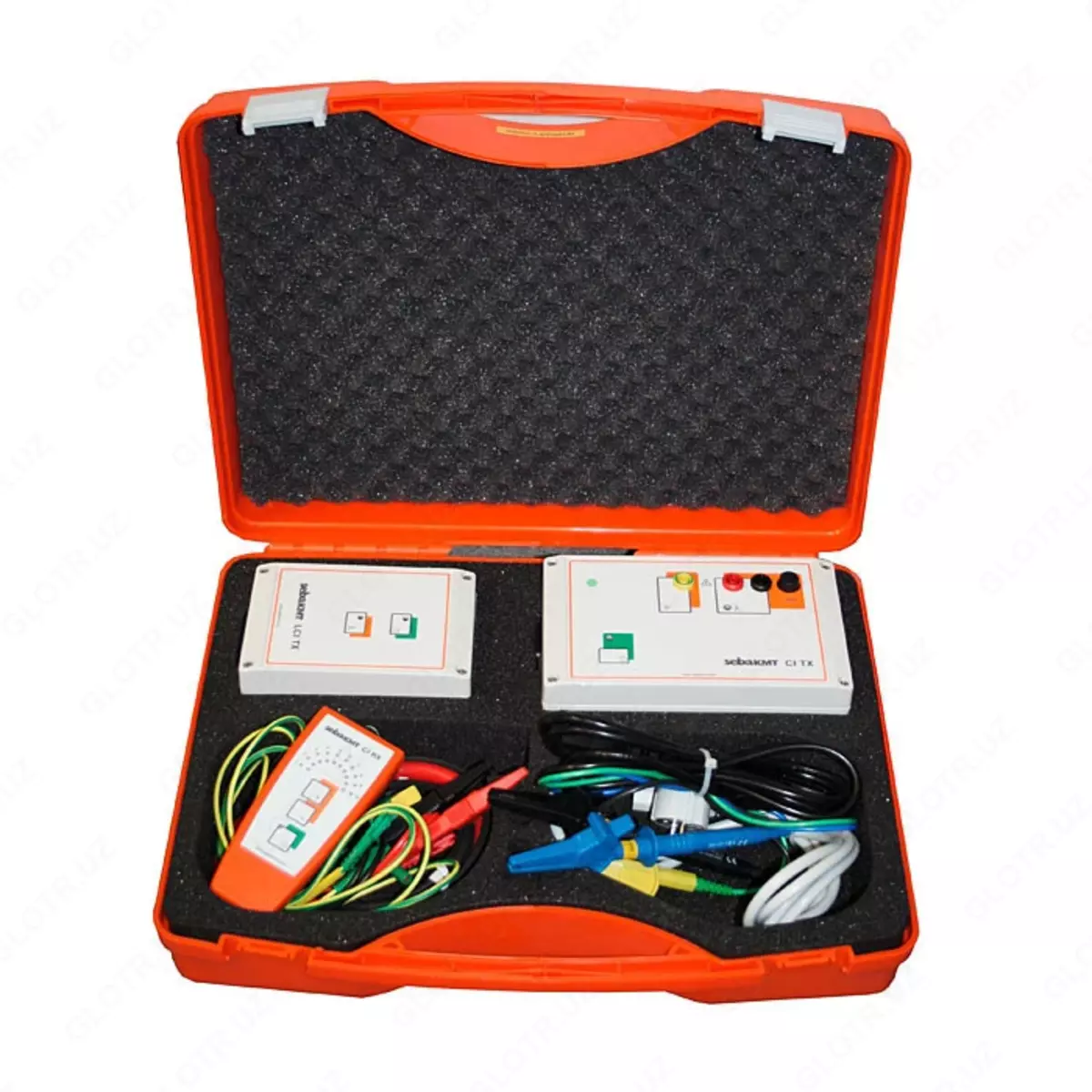

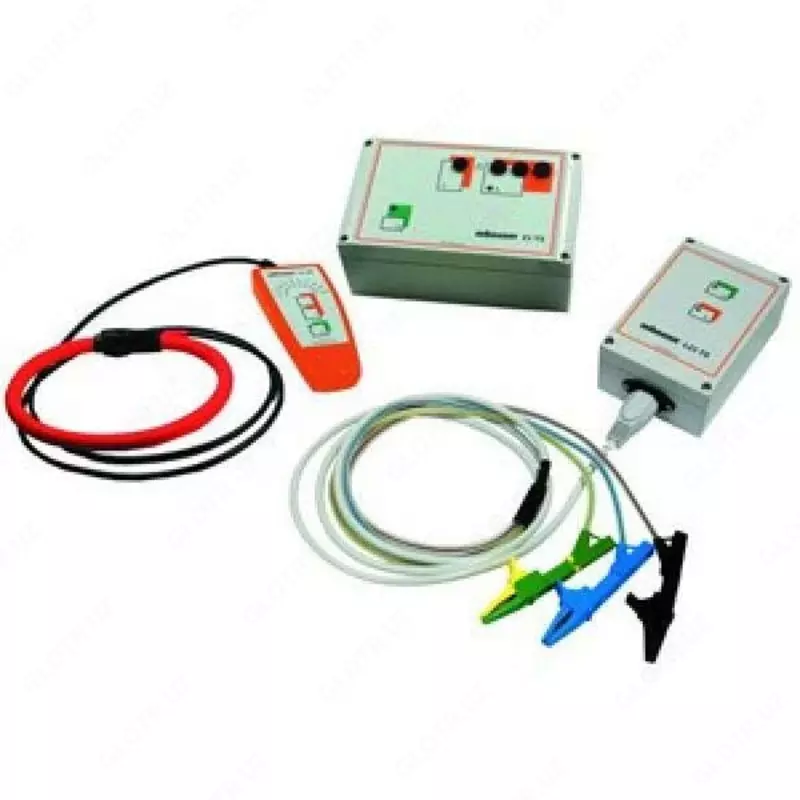

Qulayroq va xavfsizroq ishlash uchun CI LCI SET-P-P kabelini tanlash tizimi ishlab chiqilgan. Tizim impulsli oqim generatori LCI TX, CI TX generatori va CI RX qabul qiluvchisidan iborat. Ushbu qabul qilgich identifikatsiya signalini ajratish uchun 140 mm moslashuvchan transduserga doimiy ravishda ulangan.

CI TX impuls generatori 100 A gacha cho'qqi oqimining arra tishli impulslarini hosil qiladi va tanlangan kabelga yuboriladi. Ushbu o'lchash oqimi kabel atrofida elektromagnit maydonni keltirib chiqaradi, bu CI RX qabul qiluvchi konvertor tomonidan aniqlanadi, avtomatik ravishda sozlanadi va LED shkalasida ko'rsatiladi. Mumkin bo'lgan yagona sozlash ko'rsatkichning amplitudasini o'zgartirish bo'lishi mumkin.

Maxsus dasturiy ta'minot funktsiyasi qayd etilgan pulsning barcha parametrlarini nazorat qiladi va tekshiradi. Yo'nalishli qisqichlar va qabul qilgichni boshqarish parametrlari tufayli juda ishonchli va shovqinsiz tanlov kafolatlanadi.

50 soatdan ortiq batareya quvvati bilan jihozni juda moslashuvchan ishlatish mumkin.

Li-Ion batareyasi va o'rnatilgan zaryadlovchiga ega elektr tarmog'idan quvvatlanadigan CI TX standart sifatida ham mavjud.

Past kuchlanishli tarmoqlarda o'rnatish ishlari ko'pincha kuchlanish ostida (AUL) amalga oshiriladi. Buning uchun zarur bo'lgan kabelning aniq identifikatsiyasini talab qiladi, bu tarmoq kuchlanishini ajratmasdan mumkin bo'lishi kerak.

LCI TX-440 impuls sensori himoya ta'minot kabeli orqali 115V/230V AC tarmog'iga ulangan. Ta'minot transformatoridan 2 soniyalik oraliqdan keyin. Taxminan 80 A oqim beriladi.Natijada, simi bo'limida impulsli oqim hosil bo'ladi, bu simi tanlash qisqichlari tomonidan qabul qilinadi, bu kabel qismini xavfsiz aniqlashga xizmat qiladi (IT tarmoqlarida foydalanmang!). Bu himoya kontaktlari bo'lgan rozetkalarga to'g'ri ulanishni ta'minlaydi. Ochiq kommutatorga ulanish uchun o'rnatilgan sug'urta bilan xavfsizlik terminali mavjud. Ikkala impuls sensorining kichik o'lchamlari ularni simli shkaflarda ishlatishga imkon beradi."
