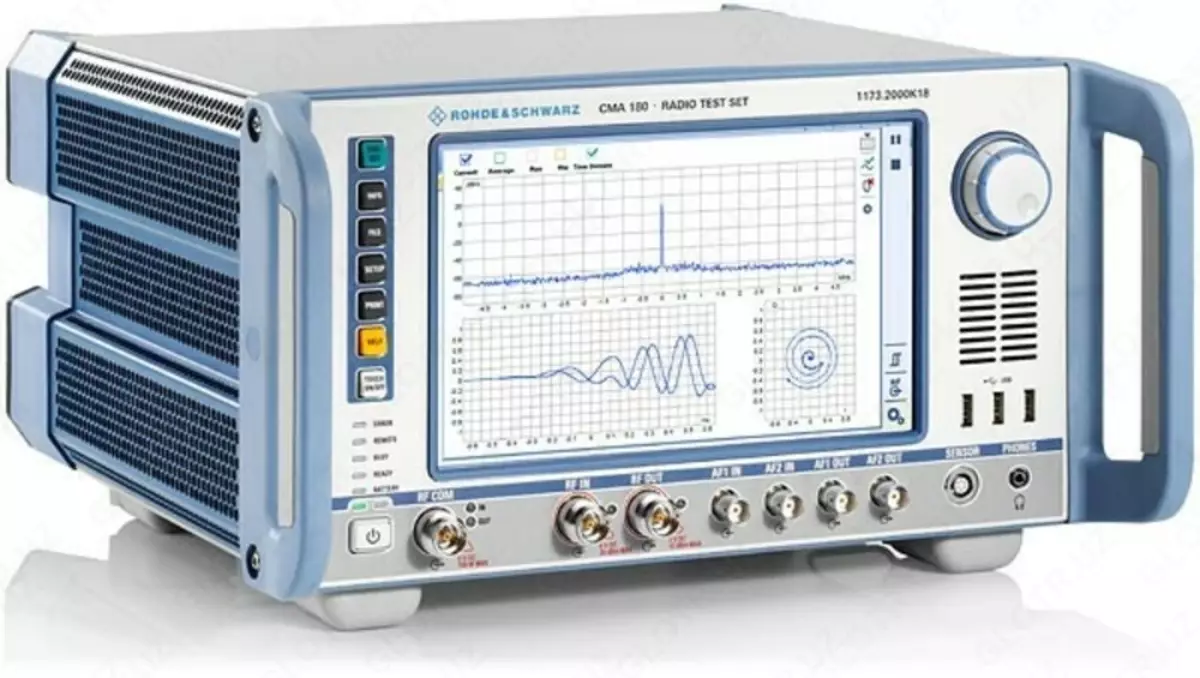

CMA180 - radio aloqa sinov qurilmasi

"CMA180 radio aloqa sinov qurilmasining maqsadi:

CMA180 Radio Communications Tester - bu 100 kHz dan 3 gigagertsgacha bo'lgan diapazonda ishlaydigan radio tizimlar uchun radio aloqa sinov qurilmasi. Amaldagi texnologiya butunlay raqamli signallarni qayta ishlash va ilg'or hisoblashga asoslangan. Intuitiv ishlash va samarali o'lchovlar CMA180 ni radio tizimlarini o'lchash uchun ajralmas vositaga aylantiradi.

CMA180 radioaloqa sinov qurilmasi signallarning amplituda-chastota xususiyatlarini, ularning modulyatsiya parametrlarini, shuningdek modulyatsiyalanmagan va modulyatsiyalangan signallarni qayta ishlab chiqarishni o'lchash uchun mo'ljallangan.

CMA180 Radio Communications Tester xususiyatlari:

Chastota diapazoni: 100 kHz dan 3 gigagertsgacha;

Analog modulyatsiya va demodulyatsiya (modullanmagan signal, AM, FM);

Maksimal kirish quvvati 150 Vt gacha, doimiy kirish quvvati 100 Vtgacha;

Qabul qiluvchilarni o'lchash uchun signal darajasini -140 dBm gacha kamaytirish mumkin;

O'rnatilgan audio generatorlar Ovoz sifati testlari (SINAD, THD, SNR);

O'rnatilgan tozalash spektri analizatori, kuzatuv generatori va ko'lami;

R&S®NRP-Zxx va R&S®NRT-Z quvvat sensorlaridan foydalanish, konfiguratsiya talab qilinmaydi;

I/Q yozuvchisi va ARB generatori;

Raqamli signallarni tahlil qilish.

CMA180 radio aloqa sinov qurilmasining tavsifi:

Ko'p qirralilik

Kelajakdagi turli xil konfiguratsiya variantlari;

Mobillik.

O'lchov imkoniyatlarining keng doirasi

Asosiy xususiyatlar:

- Analog modulyatsiya va demodulyatsiya;

- audio generatorlar;

- ko'p tonli;

- Ovoz sifati sinovlari;

- FFT asosida spektr tahlili;

- Qo'shni kanal quvvati (ACP) va ishg'ol qilingan chastota diapazoni;

Kengaytirilgan imkoniyatlar:

- osiloskop;

- Vaqt domenida (nol oralig'ida) tahlil qilish qobiliyatiga ega o'rnatilgan to'plangan spektr analizatori;

- kuzatuv generatori;

- o'rnatilgan shovqin manbai;

- GPS;

Raqamli o'lchovlar:

- raqamli signallarni tahlil qilish;

Maxsus vazifalar:

- ILS/VOR va marker mayoqlari uchun aviatsiya generatori;

- oscillograms (ARB);

- Laboratoriyadagi haqiqiy sharoitlar.

Qulay boshqaruv

Aylanadigan tugma bilan ajoyib sensorli ekran;

O'rnatish harakatlarini minimallashtiradigan oldindan o'rnatilgan test stsenariylari yoki maksimal harakat erkinligiga ega ekspert rejimi;

Parametrlar va o'lchov natijalarini ko'rsatish uchun turli xil variantlar;

Maxsus joriy holatni sarhisob qilish rejimi;

LAN yoki GPIB orqali avtomatlashtirilgan sinov muhitiga oson integratsiya qilish uchun masofadan boshqarish.

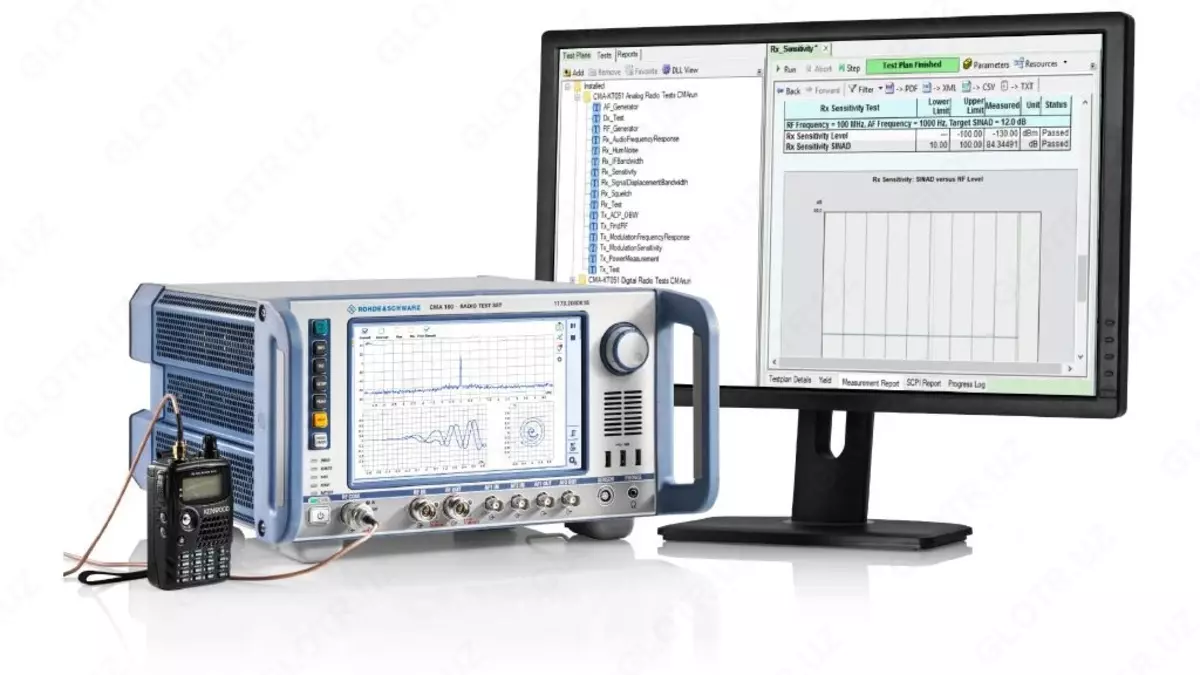

R&S®CMArun bilan avtomatlashtirish

Ilova testlari ketma-ketligini sozlash uchun tayyor yechim;

Funktsiyalarning keng kutubxonasi;

SNMP, ketma-ket interfeyslar va SCPI orqali boshqarish;

Dasturiy ta'minot bilan belgilangan R&S®Series4200 radiolari uchun to'liq avtomatlashtirilgan sinov yechimi.

Aniqlik va moslashuvchanlik

Transmitter va qabul qiluvchilarni sinash uchun rivojlangan RF ishlashi;

Turli xil ulanish imkoniyatlari;

Tashqi uskunani yoqing va boshqaring.

Aksessuarlarning keng assortimenti

Yumshoq sumka va sumka;

R&S®NRP-Zxx va R&S®NRT-Z quvvat sensorlaridan foydalanish;

Himoyalangan kamera, antenna ulagichi va audio aksessuarlar;

Radio testerlar.

CMA180 radioaloqa sinov qurilmasining texnik xususiyatlari:

Parametrning ma'nosi

Generator

Yuqori chastota diapazoni 0,1 dan 3000 MGts gacha

Chastota o'lchamlari 1 Gts

Chiqish quvvati darajasi -133 dan +16 dBm gacha

Modulyatsiya turlari CW (modulsiz), AM, FM, FM, SSB, USB, SSB, LSB, ARB

Funktsiya generatori (ARB) 20 MGts gacha bo'lgan modulyatsiya o'tkazish qobiliyati, 1 GB xotira

Spektr analizatori

Chastota diapazoni 0,1 dan 3000 MGts gacha

Chastota o'lchamlari 1 Gts

Ruxsat o'tkazish qobiliyati 10 kHz dan 20 MGts gacha

Fazali shovqin (900 MGts da) 10 kHz tashuvchining o'zgarishi -1111 dBc (1 Gts) dan oshmasligi kerak

Ruxsat berilgan maksimal kirish quvvati (RF COM kirish) 100 Vt yoki undan kam (doimiy)

150 Vt dan oshmasligi kerak (1 daqiqadan ko'p emas)

Kirish quvvati darajasi (RF IN) +20 dBm gacha

Kirish quvvati darajasi (RF CON kirish) +53 dBm gacha

Dinamik diapazon: kamida 100 dB

Quvvat o'lchagich

Chastota diapazoni 0,1 dan 3000 MGts gacha

Chastota o'lchamlari 1 Gts

Maksimal ruxsat etilgan kirish quvvati (RF IN) maksimal 51,8 dBm (150 Vt)

Maksimal ruxsat etilgan kirish quvvati (RF CON kirish) 20 dBm yoki undan kam

Chastota diapazoni 0,1 dan 2999 MGts gacha

Chastota o'lchamlari 1 Gts

Chastotani o'lchash xatosi ±1 × 10-6/yil;

±1 × 10-7/yil (R&S®CMA-B690A varianti bilan);

±3 × 10-8/yil (R&S®CMA-B690M opsiyasi bilan)

Past chastotali generator (AF1 OUT, AF2 OUT chiqishlari)

Chastota diapazoni 20 Hz dan 21 kHz gacha

Chastota o'lchamlari 1 Gts

Darajali diapazoni 10 µV dan 5 V gacha

Chiqish empedansi 4 ohmdan kam

Maksimal chiqish oqimi 20 mA

LF analizatori (AF1 IN, AF2 IN kirishlari)

Chastota diapazoni 50 Hz dan 20 kHz gacha

Darajali diapazoni 50 µV dan 30 V gacha

Kirish empedansi 100 kOm

Kirish sig'imi 15 pF

Umumiy xususiyatlar

Displey Diagonal 9.0 '' TFT rangli sensorli ekran, o'lchamlari 800x480

Ulanish imkoniyatlari RF, AF, LAN, USB, DVI,

Rohde va Schwarz quvvat datchiklari, mos yozuvlar chastotasi kiritish/chiqish, tetikli kirish/chiqish, TTL signal kiritish/chiqish, GPIB (R&S®CMA-BB12A)

Olchamlari ¾
