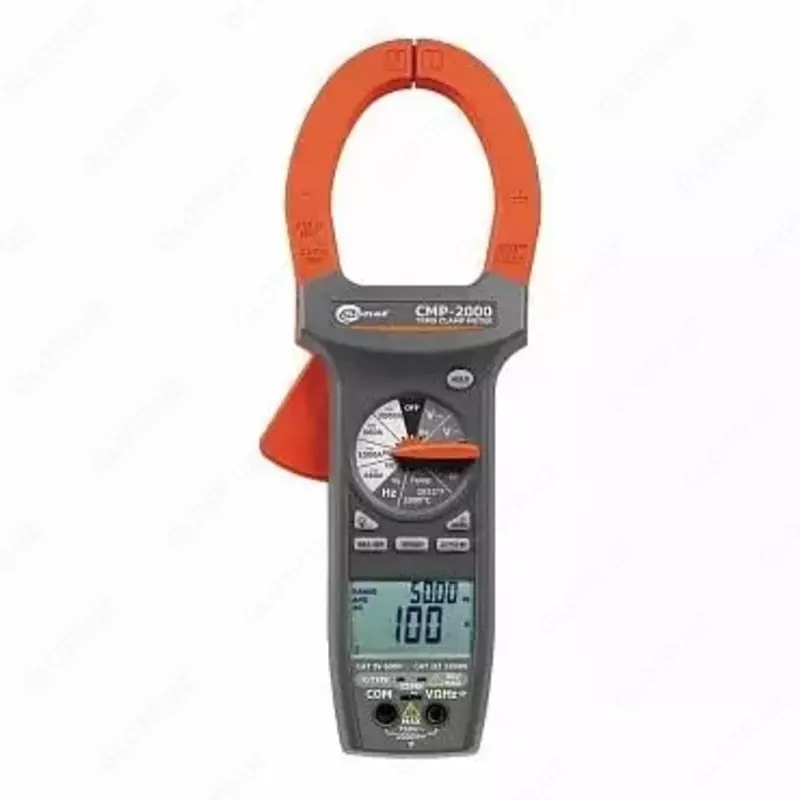

CMP-2000 - elektr qisqichlar

CMP-2000 ning xarakteristikalari
DC oqimini o'lchash

660,0 A

0,1 A

± (2,0% i.v. + 10 f.m.r.) 50...60 Gts uchun

1000 A

1 A

± (2,5% i.v. + 10 f.m.r.) 50...60 Gts uchun

2000 A

1 A

Standartlashtirilmagan

Haddan tashqari yuk himoyasi: 2000A DC maksimal 60 soniya

AC oqimini o'lchash True RMS

660,0 A

0,1 A

± (2,5% tomir ichiga + 8 e.m.r.)

1000 A

1 A

± (2,8% tomir ichiga + 8 e.m.r.)

1500 A

1 A

Standartlashtirilmagan

Krest faktori: ≤3

Haqiqiy RMS spetsifikatsiyasi 5% dan 100% gacha

Chastota diapazoni: 50Hz ~ 1kHz. O'lchov aniqligi f: ± (0,1% i.v. + 5 e.m.r.). Qo'shimcha ko'rsatkich bo'yicha ortga hisoblash

Minimal kirish oqimi diapazoni: >500 e.m.r.

Haddan tashqari yuk himoyasi: 1500A AC.

doimiy kuchlanishni o'lchash

6600 V

0,001 V

± (0,5% tomir ichiga + 2 e.m.r.)

66,00 V

0,01 V

660,0 V

0,1 V

1000 V

1 V

AC kuchlanish True RMS o'lchovi

6600 V

0,001 V

±(1,5% i.v. + 8 f.m.r.) 50...500 Gts uchun

66,00 V

0,01 V

600,0 V

0,1 V

750 V

1 V

Krest faktori: ≤3/

Haqiqiy RMS spetsifikatsiyasi 5% dan 100% gacha.

Chastota diapazoni: 50Hz ~ 1kHz. O'lchov aniqligi f: ±(0,1% i.v. + 5 e.m.r.). Qo'shimcha ko'rsatkich bo'yicha ortga hisoblash.

Minimal kirish oqimi diapazoni: >500 e.m.r.

Haddan tashqari yuk himoyasi: 1000V DC yoki 750V AC rms.

Qarshilikni o'lchash

660,0 Ohm

0,1 ohm

± (1% i.v. + 5 e.m.r.)

6600 kOm

0,001 kOm

66,00 kOm

0,01 kOm

660,0 kOm

0,1 kOm

6 600 MŌ

0,001 MOhm

± (2,0% tomir ichiga + 5 e.m.r.)

66,00 MOhm

0,01 MOhm

± (3,5% tomir ichiga + 5 e.m.r.)

Haddan tashqari yuk himoyasi: 600V RMS DC yoki AC.

O'chirish uzluksizligini tekshirish

2 V

1 mV

± (1,5% tomir ichiga + 5 e.m.r.)

O'lchov oqimi: 0,8 mA

Ochiq kuchlanish: DC 3.2V

Reaktsiya vaqti: taxminan 100ms

Diapazon: 660 ohm

Ovozli signal: 30 ohmdan kam

Imkoniyatlarni o'lchash

6600 nF

0,001 nF

± (i.v. 3% + 30 e.m.r.)

66,00 nF

0,01 nF

± (i.v. 3% + 10 e.m.r.)

660,0 nF

0,1 nF

± (i.v. 3% + 30 e.m.r.)

6600 mkF

0,001 mkF

± (i.v. 3% + 10 e.m.r.)

66,00 mkF

0,01 mkF

660,0 mkF

0,1 mkF

6600 mF

0,001 nF

± (5% tomir ichiga + 10 e.m.r.)

Haddan tashqari yuk himoyasi: 600V RMS DC yoki AC.

Chastotani o'lchash

66,00 Gts

0,01 Gts

± (0,1% tomir ichiga + 5 e.m.r.)

660,0 Gts

0,1 Gts

6,600 kHz

0,001 kHz

66,00 kHz

0,01 kHz

660,0 kHz

0,1 kHz

1000 MGts

0,001 MGts

Minimal kirish signali diapazoni: >10Hz.

Minimal impuls kengligi: >1µs.

Darbeli ish aylanishi chegaralari: >30% va <70%.

Haddan tashqari yuk himoyasi: 600 V RMS DC yoki AC.

To'ldirish omili

5...95%

0,1%

± (2,0% tomir ichiga + 10 e.m.r.)

Pulsning davomiyligi > 10 mks

Chastota diapazoni: 5% dan 95% gacha (40Hz dan 20kHz gacha).

Haddan tashqari yuk himoyasi: 600 V RMS DC yoki AC.

Haroratni o'lchash

0…400°C

1°C

±(1% tomir ichiga + 2°C)

-20…0,0°S, 400…1000°S

±(2% tomir ichiga + 3°C)

Termojuft turi K. Termojuft xatosi hisobga olinmaydi.

Haddan tashqari yuk himoyasi: 60V DC yoki 30V AC RMS.

Qo'shimcha texnik xususiyatlar

Displey

displey 6600, 66 segmentdan iborat analog paneli

Polarlik

Avtomatik, (-) salbiy qutblanishni bildiradi

O'lchov oralig'idan tashqaridagi qiymatni ko'rsatish

(OL) yoki (-OL)

O'lchov ekranini yangilash

2,8x/sek, 28x/sek, analog chiziq

Uy-joyni himoya qilish darajasi

IP20

Ish sharoitlari

<70% nisbiy namlikda 0°C dan 50°C gacha

Saqlash shartlari

<80% nisbiy namlikda -20 ° C dan 60 ° C gacha

Maksimal ish balandligi

2000 m

Harorat koeffitsienti

0,1 x (belgilangan aniqlik)/°C (<18°C yoki >28°C)

Avtomatik o'chirish

30 daqiqa

Oziqlanish

9V batareya turi 6LR61

Maksimal aylana diametri

57 mm - sim, 70 x 18 mm - shina

O'lchamlari

281 x 108 x 53 mm

Og'irligi

taxminan 570 g (batareyalar bilan
