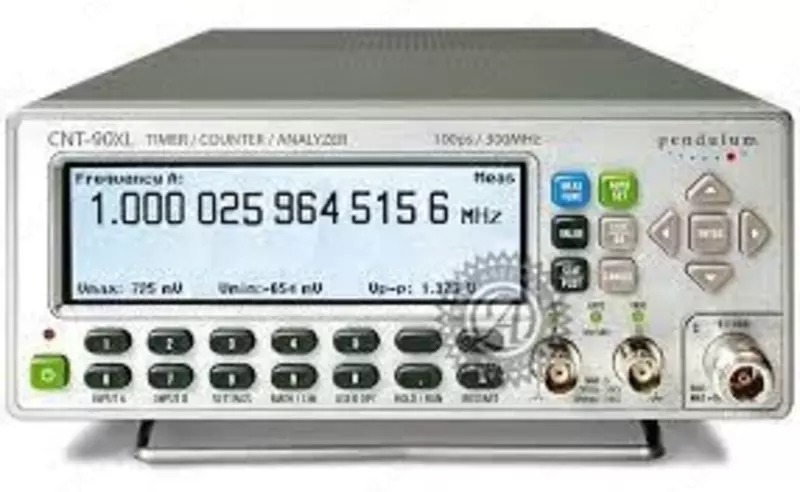

CNT-90XL (60 gigagertsli) - chastota hisoblagichi

CNT-90XL-60G chastota hisoblagichlari foydalanuvchi tomonidan belgilangan chegaralarda chastota, davr, faza va ish siklini yuqori aniqlikda o'lchash, 60 gigagertsgacha bo'lgan diapazonda vaqt va chastotani tahlil qilish, o'lchov natijalarini statistik qayta ishlash va matematik ishlarni bajarish uchun mo'ljallangan. olingan ma'lumotlar bilan operatsiyalar. GPIB/USB interfeysining mavjudligi qurilmani shaxsiy kompyuterga ulash va TimeView dasturi yordamida o'lchash natijalarini yozib olish, tahlil qilish va arxivlash imkonini beradi. Ushbu seriyadagi chastota hisoblagichlari grafik interfeys va ilg'or o'lchov boshqaruviga ega.

CNT-90XL-60G chastota o'lchagichning xususiyatlari:

Chastota diapazoni: 0,002 Hz…60 GHz

3 ta kanal: A, B, C

Uzluksiz tebranishlar chastotasini o'lchash (CFO), MI signallari, shu jumladan intrapulsli chiziqli chastotali modulyatsiya (chirp)

O'rnatilgan mikroto'lqinli quvvat o'lchagich (C kanali)

IM signalini tahlil qilish (variant 28): puls kengligi 30 ns dan, pauza davomiyligi 100 ns dan, ish aylanishi 60 gigagertsgacha, maksimal quvvat +13 dBm gacha

Yuqori o'lchash tezligi: soniyasiga 250 K gacha

Ichki xotira hajmi: 750 K

Yuqori chastotali ruxsat: 1 s o'lchash vaqtida 12 bit, vaqt o'lchovlarida 100 ps dan

Statistika (o'rtacha, min, maks, nisbiy qiymatlar, standart og'ish), histogrammalar va tendentsiyalarni qurish, chastota o'lchovlari uchun avtomatik bardoshlik nazorati

Modulyatsiyani tahlil qilish rejimi (jumladan, FM), TimeView dasturidan foydalangan holda (variant 29/90)

14-bitli displey, o'lchov natijalarini grafik ravishda vizualizatsiya qilish qobiliyati, o'lchamlari 320 × 97 piksel

Malumot manbasi xatosi (yiliga): ±2×10-7 (OCXO), ±1,5×10-8 gacha (40/90 variant)

Batareya bilan ishlaydi (variant 23/90)

USB va COP interfeyslari
