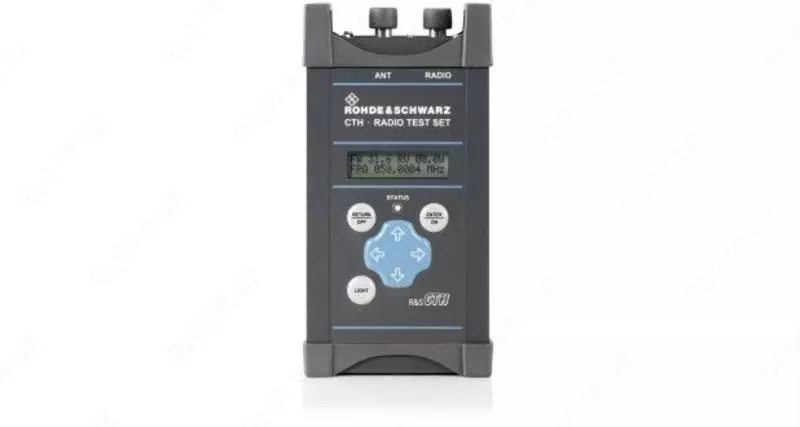

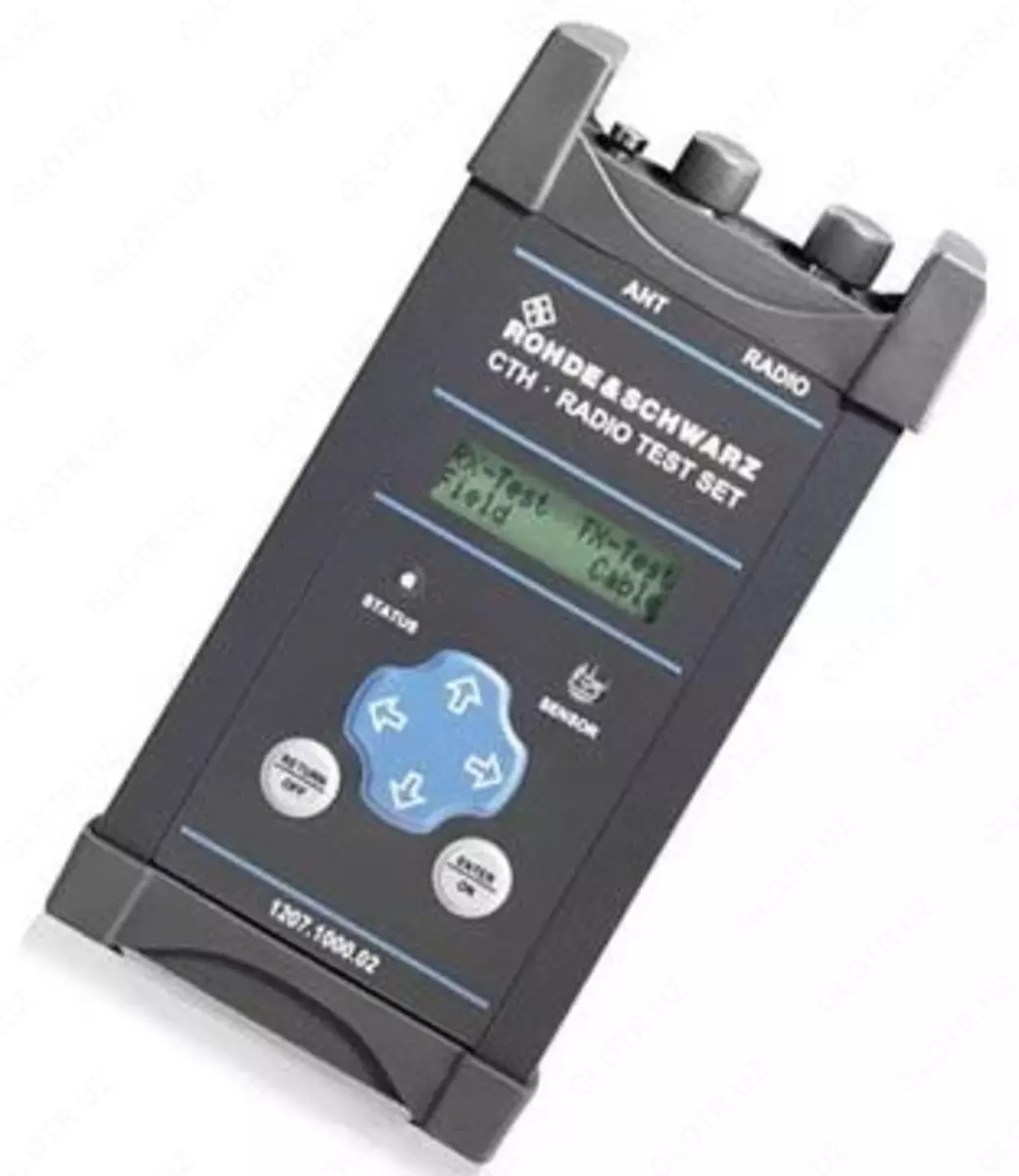

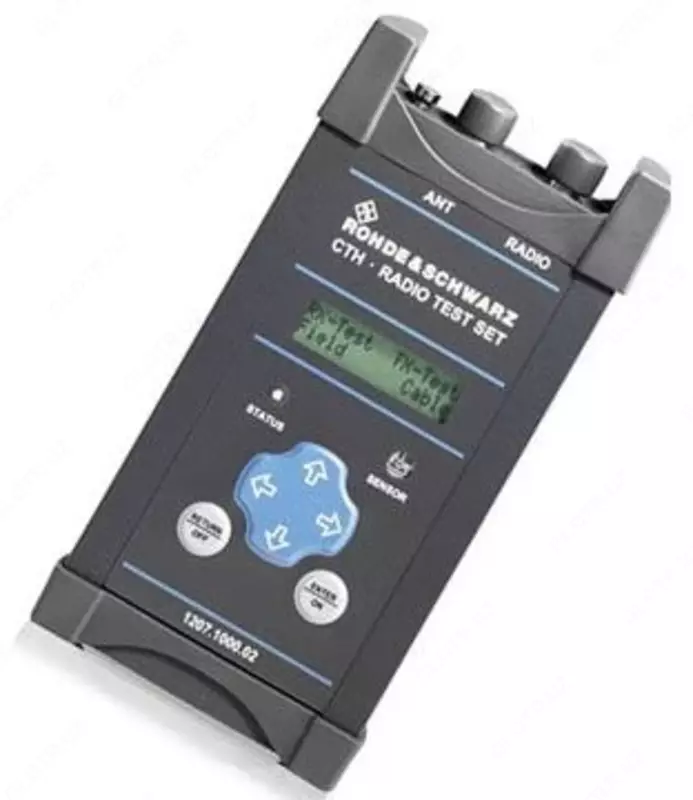

CTH200A - radio tester

"CTH200A radio testerining maqsadi:

CTH200A radio sinov qurilmasi ekstremal ish sharoitida ham analog FM radio tizimlarini ishonchli sinovdan o'tkazishni ta'minlaydi. Radio sinov qurilmasi ochiq havoda foydalanish uchun maxsus ishlab chiqilgan.

CTH200A radio testerining xususiyatlari:

Kengaytirilgan o'lchash imkoniyatlari;

Qulay va ergonomik;

Qattiq, ob-havoga chidamli korpus.

CTH200A radio sinov qurilmasining tavsifi:

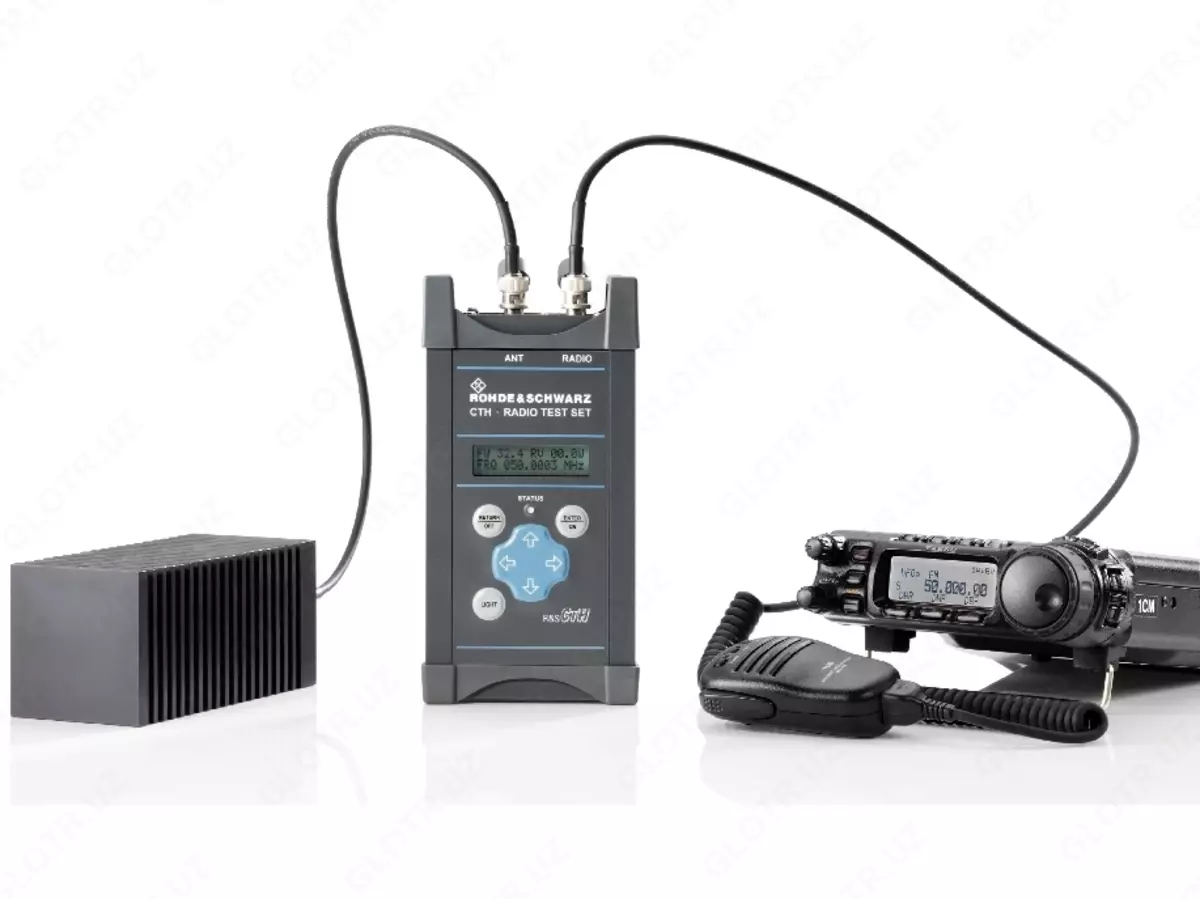

Chastotani o'lchash. Sinov ostidagi qurilmani BNC kabeli va antennasi orqali CTH200A ga ulaganingizdan so'ng yoki yukni ulaganingizdan so'ng, CTH200A radio sinov qurilmasi o'lchovlarni boshlashi mumkin. Transmitter yoqilganda, masalan, gapirish tugmasini bosgan holda, sinovchi uzatish chastotasini o'lchashni boshlaydi va natijani displeyda ko'rsatadi.

Quvvatni o'lchash. Chastota bilan birgalikda CTH200A bir vaqtning o'zida to'g'ridan-to'g'ri va aks ettirilgan signalning kuchini o'lchaydi va natijalarni displeyda ko'rsatadi. O'lchangan qiymatlar doimiy ravishda yangilanadi, shunda har qanday o'zgarishlar darhol displeyda aks etadi. Shu tarzda, qabul qiluvchining uzatish moduli kerakli quvvatni etkazib beradimi yoki yo'qligini aniqlash mumkin. Ushbu o'lchovdan foydalanib, CTH100A uzatish quvvati yoki transmitterning ishdan chiqishini ishonchli tarzda aniqlay oladi. Bundan tashqari, CTH200A to'g'ridan-to'g'ri va aks ettirilgan signal kuchidan VSWR-ni aniqlay oladi va ko'rsatadi. Ko'zda tutilgan signal kuchini o'lchash antenna tomonidan haqiqatda tarqaladigan quvvatni baholash uchun antenna moslik darajasini aniqlash imkonini beradi.

Eterik o'lchov. Transceiverning tezkor funktsional sinovi uchun CTH200A havo orqali o'lchovlarni amalga oshiradi. CTH200A ning o'rnatilgan antennasini kengaytirib, radio tester havo signallarini aniqlash va baholashga qodir. Gistogramma qabul qilingan signal kuchi haqidagi ma'lumotlarni ko'rsatadi. Uzatish chastotasi, shuningdek, chastotani qayta ishlab chiqarishning to'g'riligi va sinovdan o'tkazilayotgan qabul qiluvchi qurilma ko'rsatilgan quvvatni ishlab chiqaradimi yoki yo'qligini tekshirish uchun baholanadi. Ushbu oddiy testdan foydalanib, siz qabul qiluvchidan antennagacha bo'lgan butun tizimning ishlashini tekshirishingiz mumkin. Radio tizimlarini ishlatishdan oldin darhol sinovdan o'tkazish zarur bo'lsa, bu qulaydir va to'liq funktsional sinov uchun vaqt etarli bo'lmasa, masalan, yong'in brigadalari bilan ishlashda.

Kabel nosozliklarini aniqlash vositasi. Agar antenna qabul qiluvchi-uzatuvchidan sezilarli masofada joylashgan bo'lsa, CTH200A o'rnatilgan kabel nosozliklarini aniqlash moslamasi yordamida antenna va qabul qiluvchi o'rtasidagi aloqani tekshirishi mumkin. Elektr uzatish liniyasining sekinlashuv omilidan foydalangan holda, CTH200A har xil turdagi kabellarga moslashishi va nosozlik joyiga masofani aniq aniqlashi mumkin. CTH200A ulangan antenna yo'qligi va ulanish to'g'ri ishlayotgani haqida xabar beradi. Buzilishgacha bo'lgan masofani o'lchash universal dasturga ega va antenna tizimlari bilan cheklanmaydi.

Audio nazorat. CTH200A o'lchangan qiymatlarni RF ulanishi orqali sinovdan o'tkazilayotgan qurilmaning karnay orqali chiqarish uchun qabul qiluvchiga uzatishi mumkin. Bu displeyni to'g'ridan-to'g'ri o'qish mumkin bo'lmagan o'ta og'ir sharoitlarda ham qulay ishlashni ta'minlaydi, masalan, tor sharoitda yoki displey orqadan yoritilmagan qorong'uda.

Yaxshi yoritilgan displey. Yoritilgan displey tanlangan o'lchovlar, natijalar va sozlamalar haqida ma'lumot beradi. Agar kerak bo'lsa, orqa yorug'lik yoqilishi mumkin. Ko'rsatilgan qiymatlarning eng yaxshi ko'rinishi uchun orqa yorug'likning to'rtta yorqinligi ta'minlanadi.

Amaliy dizayn. Yengil sinov qurilmasini uzoq masofalarga ham olib yurish oson. Bundan tashqari, ixcham CTH200A deyarli hamma joyda o'rnatilishi mumkin. Oʻrnatilgan koʻz bilan CTH200A ryukzak yoki kamarga osongina ulanadi va har doim qoʻl ostida qoladi.

Kutish. CTH200A standart yoki AA batareyalarida ishlaydi. Uzoq ishlash va kutish vaqtini ta'minlash uchun turli xil energiya tejovchi texnologiyalar qo'llaniladi. Ishlatilmaganda, sinov qurilmasi quvvat sarfini minimallashtirish uchun avtomatik ravishda kutish rejimiga o'tadi.

Ergonomik dizayn. Barcha tugmalardan foydalanish oson. Bundan tashqari, tester bir qo'l bilan ishlash uchun mo'ljallangan va o'ng qo'l va chap qo'lli odamlar uchun bir xil darajada qulaydir.

Tashish sumkasi. CTH200A suv o'tkazmaydigan tashish qutisiga (alohida sotiladi) qulay tarzda joylashadi. Bu korpus CTH200A ni zarba, suv va changdan himoya qiladi. Barcha CTH100A aksessuarlari ham bu holatda kiritilgan. Bu yukni, BNC adapterini, batareyalarni va kabellarni ishonchli himoyalangan va har doim qo'lda ushlab turadi. Yuk tashish qutisi avtomatik havo bosimini tenglashtiruvchi valf bilan jihozlangan, shuning uchun u hatto atmosfera bosimi o'zgarganda ham oson ochiladi. Tashish sumkasi CTH200A ni ishonchli himoyalangan va darhol foydalanishga tayyor holda saqlaydi.

Ishonchli va zarbaga chidamli. Yilni alyuminiy tanasi juda bardoshli va qattiq. Korpusning burchaklari kauchuk bilan himoyalangan, bu esa testerni tashqi makon uchun ideal qiladi.

Splashdan himoyalangan. Korpus, batareya bo'limi, tugma paneli
