Дальномеры лазерные PrinCe Laser 600A, PrinCe Laser 1000A, PrinCe Laser 1500A

Назначение

Дальномеры лазерные PrinCe Laser 600A, PrinCe Laser 1000A, PrinCe Laser 1500A (далее

- дальномеры) предназначены для измерений расстояний и угла наклона относительно горизонта.

Описание

Принцип измерения расстояний основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульсный лазерный излучатель дальномеров генерирует множество импульсов в инфракрасной области спектра, которые через формирующую оптику направляются на цель, до которой необходимо измерить расстояние. Эти импульсы отражаются от цели и с помощью приемной оптики, фокусируются на фоточувствительной площадке приемного фотодиода дальномеров, где при помощи электроники определяется время прохождения импульсов и вычисляется расстояние до цели.

Нулевой (начальной) точкой отсчёта дальномеров является центр резьбовой втулки в нижней части корпуса.

Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро-Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномеров меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона, в установленных единицах измерения.

Результаты измерений расстояний и углов выводятся на экран, вмонтированный в зрительную трубу.

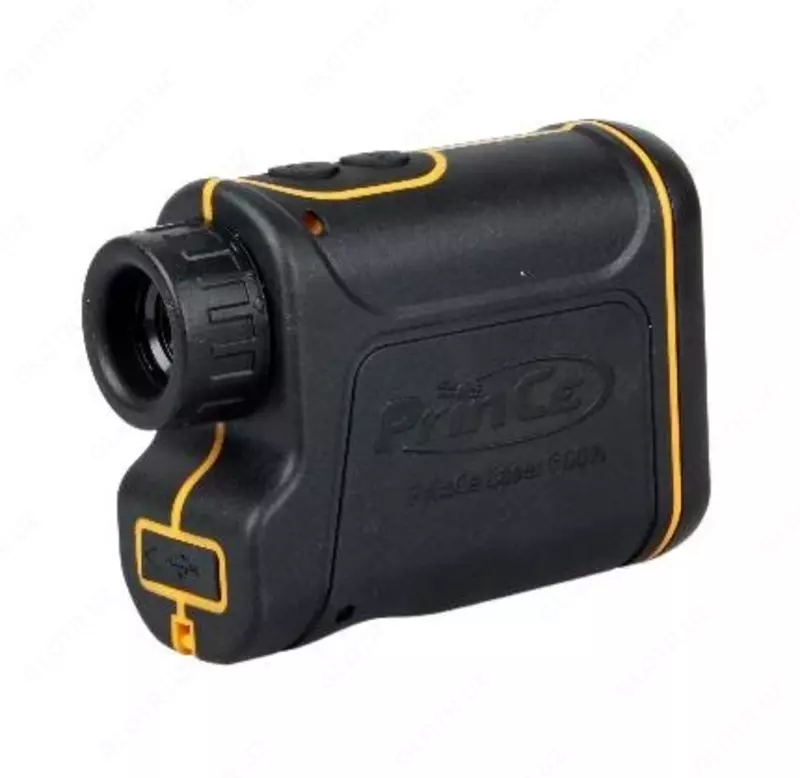

Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление осуществляется при помощи двух функциональных клавиш . Верхняя часть дальномеров представляет собой монокуляр со встроенным экраном, а нижняя - оптико-электронная лазерная измерительная система. Монокуляр имеет кольцо фокусировки на окуляре. Также в задней части корпуса дальномеров имеется USB-разъём (тип Micro USB) для зарядки встроенного аккумулятора . В основании корпуса имеется втулка с резьбой 1/4"-20, позволяющая закрепить дальномеры на штативе.

Опломбирование дальномеров не производится. Ограничение доступа к узлам обеспечено конструкцией, которая является неразборной. В процессе эксплуатации дальномеры не предусматривают внешних механических и электронных регулировок.

Дальномеры выпускаются в 3 модификациях, которые отличаются диапазонами измерения расстояний.
