WERTHER balanslash stendlari (keyingi o'rinlarda stendlar deb yuritiladi) avtomobil g'ildiraklarini muvozanatlashda muvozanatsiz nomutanosiblik massasini va tuzatish massasining burchak holatini bir yoki ikkita tuzatish tekisligida o'lchash uchun mo'ljallangan.

Tavsif

Принцип действия стендов основан на вычислении величины неуравновешенной массы дисбаланса и углового положения установки корректирующей массы, из сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Эти силы измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в электронном блоке обработки.

Стенды конструктивно состоят из станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков, электронного или ручного привода и тормозной системы), электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стендов с помощью прижимной гайки, пневмомеханического, или электромеханического зажимного устройства. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения внутренней плоскости коррекции (координат установки корректирующих масс) при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью лазерной системы измерения. Измерения положения наружной плоскости коррекции (координат установки корректирующих масс) производиться бесконтактным ультразвуковым сенсором или лазерной системы измерения. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.

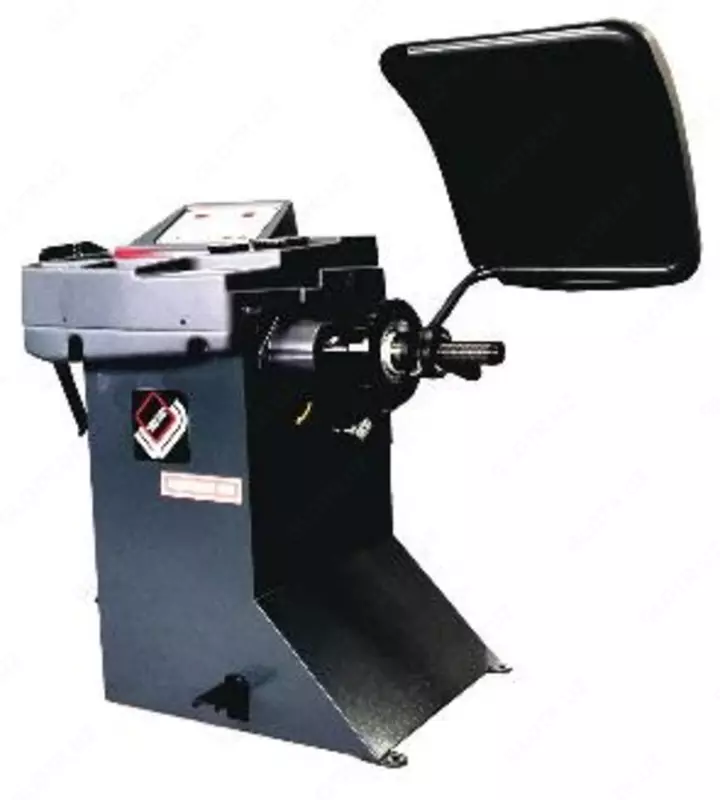

Выпускается шесть моделей стендов: MERCURE 100, MERCURE 150, MERCURE 200, MERCURE 300, MERCURE 400, MERCURE TRUCK, которые отличаются типом применяемого устройства вывода и отображения информации, а также диапазонами измерений, габаритными размерами балансируемого колеса, габаритными размерами.

Заводской номер стендов указывается на маркировочной табличке, расположенной на задней панели корпуса стенда.
