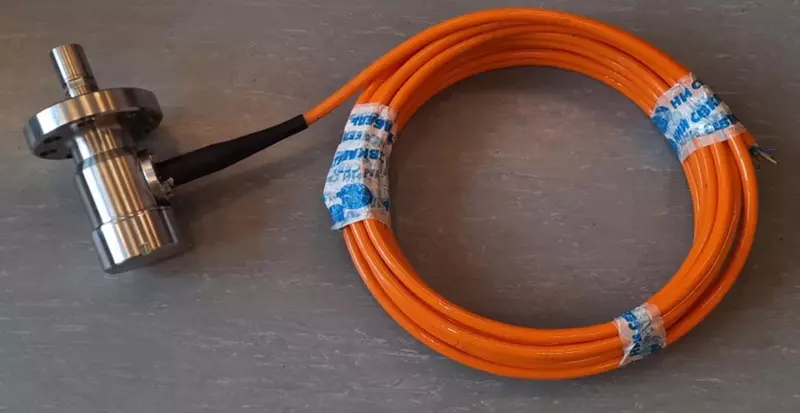

Датчики давления и температуры пластового флюида для систем подводной добычи ДДТ

Назначение

Датчики давления и температуры пластового флюида для систем подводной добычи ДДТ (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования в цифровой сигнал абсолютного давления и температуры пластового флюида в системах подводной добычи.

Описание

Принцип действия датчиков при измерении давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

В качестве чувствительного элемента давления применяется резонатор кварцевый манометрический абсолютного давления микрокамертонного типа, кварцевая мембрана которого под воздействием давления окружающей среды вызывает деформацию кварцевого микрокамертона, тем самым изменяя его резонансную частоту. Для компенсации влияния температуры окружающей среды на резонатор кварцевый манометрический рядом с ним расположен резонатор кварцевый термочувствительный микрокамертонного типа. Второй такой же резонатор кварцевый термочувствительный микрокамертонного типа применен в качестве чувствительного элемента температуры пластового флюида. Все три чувствительных элемента расположены в т.н. зонде - вынесенной за пределы фланца датчика цилиндрической части, на торце которой расположена разделительная мембрана. Мембрана передает давление измеряемой среды в рабочую полость с чувствительного элемента давления заполненную маслом. Зонд датчика омывается измеряемой средой.
