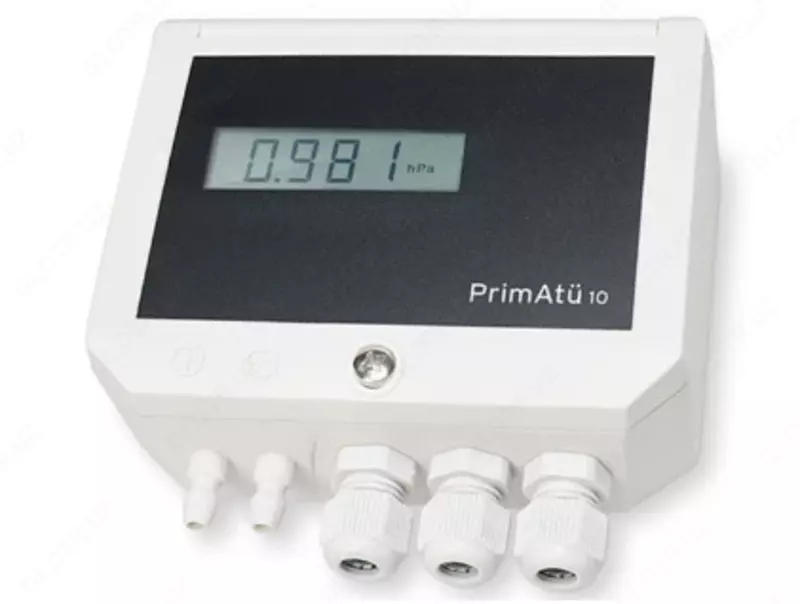

Датчики давления PrimAtü10

Назначение

Датчики давления PrimAtulO (далее по тексту - датчики) предназначены для измерений и преобразований разности давлений, избыточного давления и давления-разрежения газов в нормированный аналоговый выходной сигнал постоянного тока, напряжения или в цифровой сигнал.

Описание

Конструктивно датчики выполнены в едином корпусе, в котором расположен чувствительный элемент и электронный блок преобразования. Измеряемое давление подводится в рабочую полость датчика через его нижний штуцер.

Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

В качестве чувствительного элемента в датчиках применяется мембрана, жесткий центр которой размещён между магнитопроводами с катушками. Катушки питаются напряжением переменного тока и включены в индуктивный мост, два дополнительных плеча которого составляют постоянные сопротивления. В равновесном положении мост сбалансирован и сила тока в диагонали моста равна нулю. При воздействии измеряемого давления на мембрану жёсткий центр мембраны смещается, что приводит к изменению индуктивности и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для усиления и преобразования в нормированный аналоговый выходной сигнал постоянного тока, или напряжения, или в цифровой сигнал по интерфейсу RS-485 Modbus.

Датчики могут быть выполнены в различных вариантах исполнения корпуса: без дисплея или с дисплеем, предназначенным для индикации измеряемого давления. Датчики выпускаются отградуированными в Па, гПа, кПа, по заказу датчики могут быть выпущены с другими единицами давления: мбар, бар.

Знак поверки наносится на свидетельство о поверке (в случае его оформления) и (или) в паспорт датчиков.

Заводской номер наносится в формате цифрового обозначения на корпус датчиков методом наклейки или иным методом, что обеспечивает идентификацию датчиков.

Пломбирование датчиков не предусмотрено.
