Maqsad

Vibratsiyani o'lchash datchiklari DIV-V (bundan buyon matnda DIV-V deb yuritiladi) o'rtacha kvadrat qiymatlari (RMS) va tebranish tezligi va tebranish tezlashuvining amplituda qiymatlarini o'lchash uchun mo'ljallangan.

Tavsif

DIV-V ning ishlash printsipi DIV-V ni o'rnatish joylarida boshqariladigan blokning strukturaviy elementlarining mexanik tebranishlarini doimiy ravishda birlashtirilgan elektr va diskret signallarga aylantirishga asoslangan.

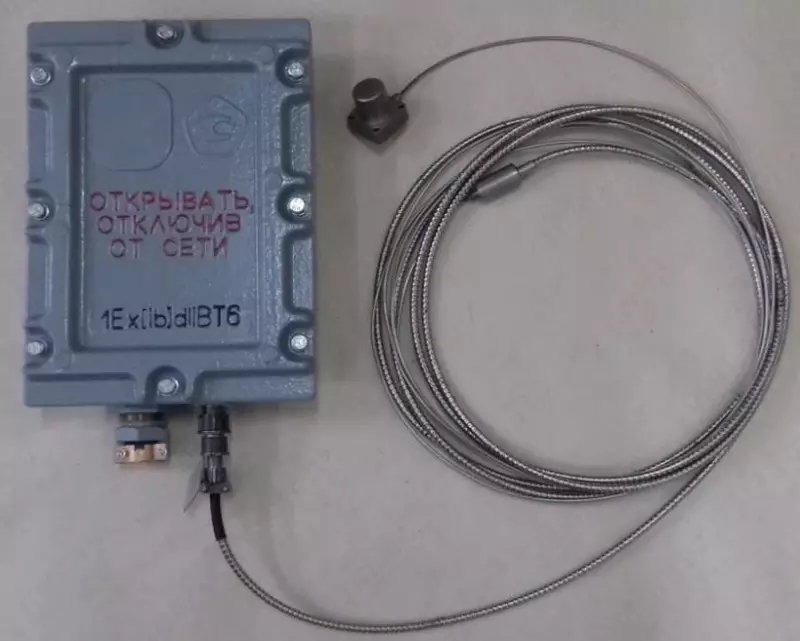

ДИВ-В состоит из преобразователя нормирующего (ПН) и первичного вибропреобразователя (ВП). В качестве ВП применяется пьезоэлектрический акселерометр 1С201НА-5 или 1С202НА-5, отличающиеся способом крепления к объекту контроля. В ДИВ-В реализованы унифицированный токовый выход от 4 до 20 мА, выход по напряжению от 0 до 5 В, интерфейсный выход RS-485, два дискретных входа и два дискретных выхода типа «сухой контакт».

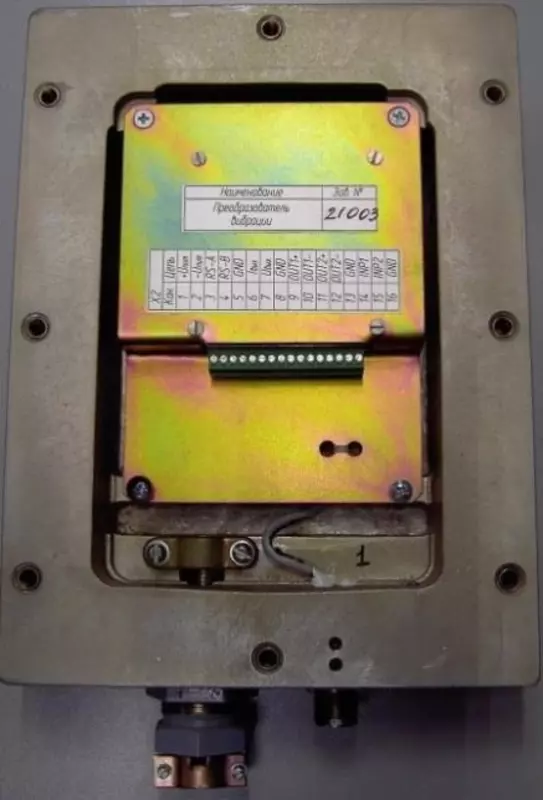

Конструктивно ПН выполнен в металлическом сборном корпусе и выпускается во взрывобезопасном исполнении.

ДИВ-В выпускается в двух модификациях, отличающихся типом применяемого акселерометра.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводские номера изделий, входящих в состав ДИВ-В состоят из арабских цифр: заводской номер акселерометра нанесён методом лазерной гравировки на корпус ВП и маркером на этикетку под крышкой корпуса ПН; заводской номер ПН, соответствующий заводскому номеру ДИВ-В, нанесён методом термопереноса на табличку, закрепленную на корпусе.
