Датчики линейных перемещений ТИК-ДЛП 3

Назначение

Датчики линейных перемещений ТИК-ДЛП 3 (далее - датчики) предназначены для измерения линейных перемещений и преобразовании измеренного значения в электрический сигнал.

Описание

Принцип действия датчиков основан на преобразовании линейного перемещения в последовательность электрических сигналов, содержащих информацию о величине перемещения.

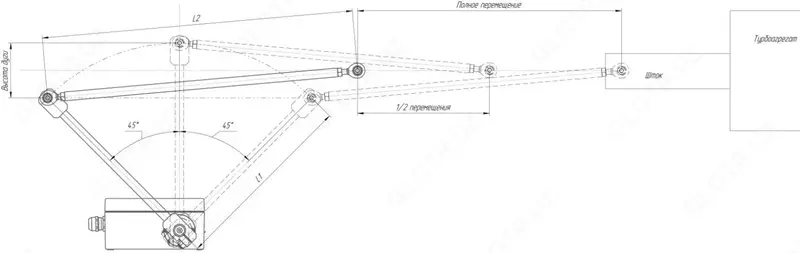

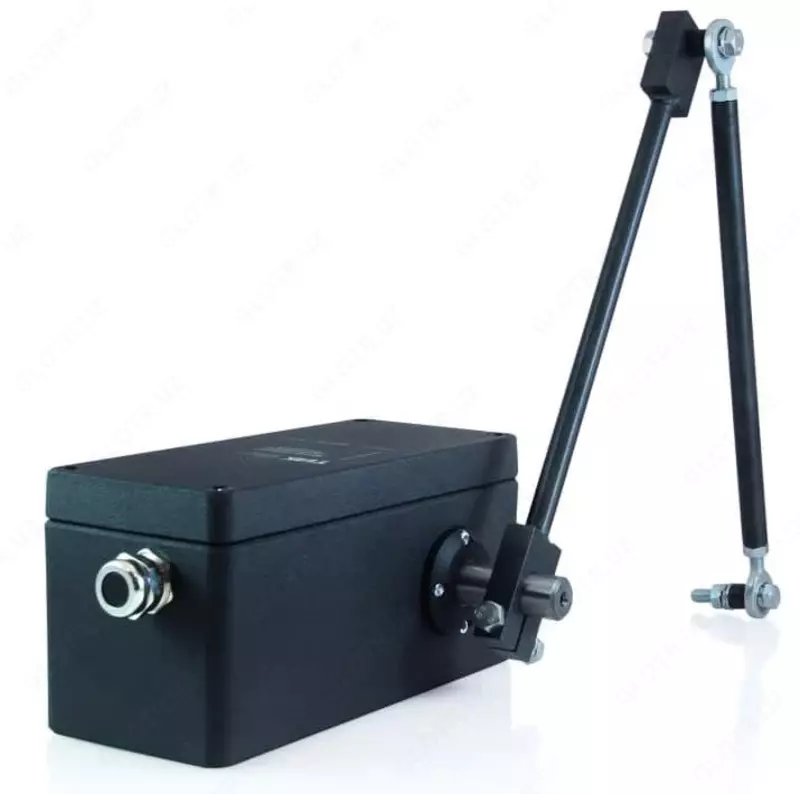

Конструктивно датчики выполнены в виде корпуса с рычажным механизмом на валу с двумя эксцентриками и размещенными внутри корпуса двумя индуктивными преобразователями перемещения для увеличения надежности и повышения достоверности показаний датчика. Рычажный механизм состоит из двух тяг, шарнирно соединённых между собой. Один конец закреплён на валу, другой соединяется с контролируемым объектом. Индуктивные преобразователи имеют чувствительную поверхность, предназначенную для контроля положения металлических объектов. Приближение металлического объекта, которым является эксцентрик, к чувствительной поверхности преобразователей вызывает плавное уменьшение выходного тока. Характеристика преобразователей имеет линейный участок, в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Датчик вырабатывает электрический сигнал, состоящий из тока, пропорционального положению эксцентрика относительно преобразователя.
