Датчики перемещений (деформации) 3548COD

Назначение

Датчики перемещений (деформации) 3548COD (далее - датчики) предназначены для измерения продольной деформации материалов при проведении испытаний изделий и образцов из этих материалов на прочность.

Описание

Принцип измерений датчиков основан на преобразовании удлинения образца в линейное перемещение измерительных щупов, закрепленных на испытуемом образце. Значение перемещения определяется тензорезистивным методом.

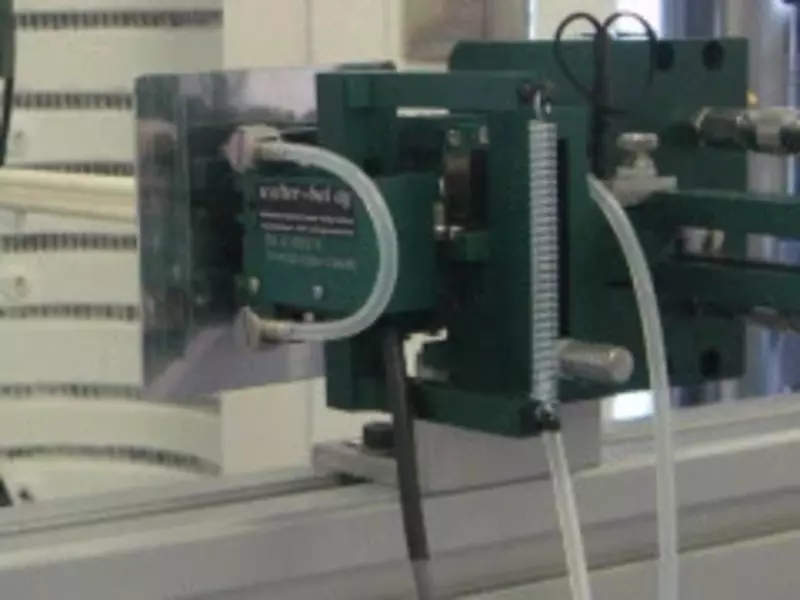

Конструктивно датчики состоят из первичного преобразователя, выполненного в едином корпусе, в который устанавливаются сменные измерительные щупы для закрепления на образце во время испытания, и соединительных кабелей.

Удлинение (деформация) образца вызывает перемещение щупов, что в свою очередь вызывает деформацию резистора датчиков и как следствие изменение его сопротивления. Измерительный сигнал от датчиков поступает в устройство обработки результатов измерений. Обработка результатов измерений производится с помощью персонального компьютера (далее - ПК) машины испытательной, в составе которой работают датчики. Переданный на ПК электрический сигнал преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).

Измерение перемещений (деформации) производится на изначально фиксированной базовой длине (измерительной базе). Для измерений используются измерительные щупы, имеющие специальные присоединительные элементы (ножи) для фиксации щупов на изделии (образце).

Корпуса датчиков изготавливаются из нержавеющей стали и термостойкого пластика. Щупы изготавливаются из керамики, что позволяет производить длительные измерения при высоких температурах образцов. Для дополнительной изоляции датчиков от воздействия температуры они оборудованы термоэкраном. Для удобной фиксации щупов на образце щупы подпружинены и являются нормально разведёнными.
