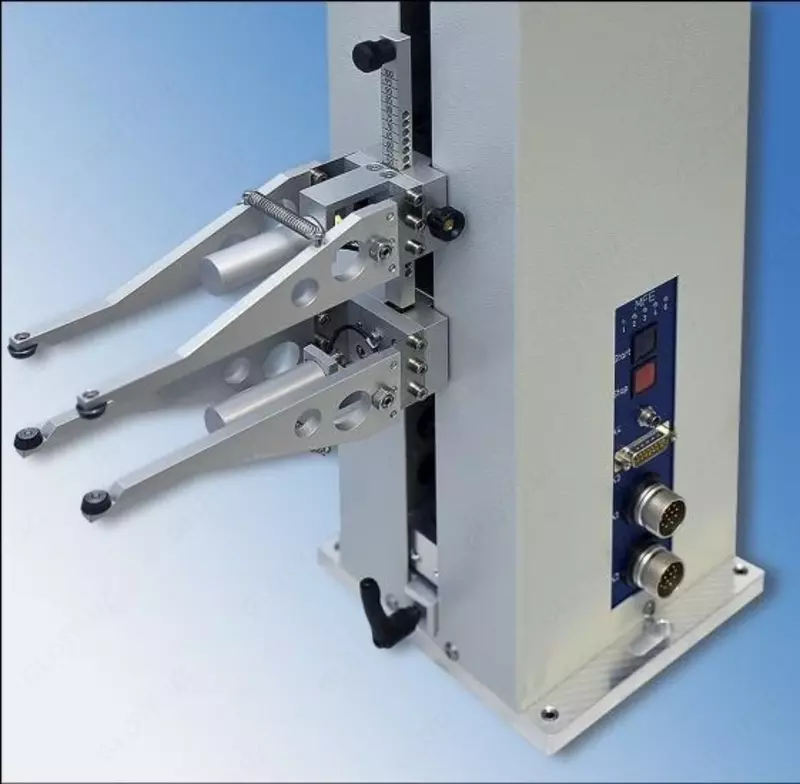

Датчики перемещений (деформаций) MFE-900

Назначение

Датчики перемещений (деформаций) MFE-900 (далее - датчики) предназначены для измерений деформаций материалов при проведении испытаний изделий и образцов из этих материалов на растяжение.

Описание

Принцип действия датчиков основан на преобразовании перемещений измерительных щупов, установленных на отдельных точках изделия или образца на определённом расстоянии друг от друга, в пропорциональные цифровые электрические сигналы.

Удлинение образца в процессе измерений деформации регистрируется оптикоинкрементальной дифференциальной системой датчиков. Измерительный канал каждой пары щупов состоит из жестких несущих элементов, соединенных между собой тросиком, который проходит через ролик оптико-инкрементального датчика. Тросик, для обеспечения компенсации массы щупов, с другой стороны крепится к противовесу с массой, равной массе щупов. Этим обеспечивается исключение дополнительной осевой нагрузки при исследованиях деформации изделия или образца. После завершения измерения щупы автоматически возвращаются в начальное положение при помощи двигателей.

В процессе измерений перемещений (деформаций) постоянно фиксируется разница между показаниями обоих оптико-инкрементальных датчиков в процессе растяжения образца. Цифровые измерительные сигналы, получаемые с оптико-инкрементальных датчиков, преобразуются в эквивалентные значения перемещений (деформаций). Обработка результатов измерений производится с помощью персонального компьютера (далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК электрический сигнал измеренной величины преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).

Для измерений используются измерительные щупы, имеющие специальные присоединительные элементы (ножи) для фиксации щупов на изделии или образце. Корпуса датчиков изготавливаются из нержавеющей стали и термостойкого пластика. Каждая пара щупов управляется двигателями постоянного тока для ручной или автоматической фиксации (сведение/разведение) щупов на образце. Начальное положение нижних щупов определяется положением перемещаемого по высоте датчика, фиксирующимся винтом. Начальное расстояние между щупами определяется перемещением и фиксацией верхних щупов на градуированной измерительной планке.
