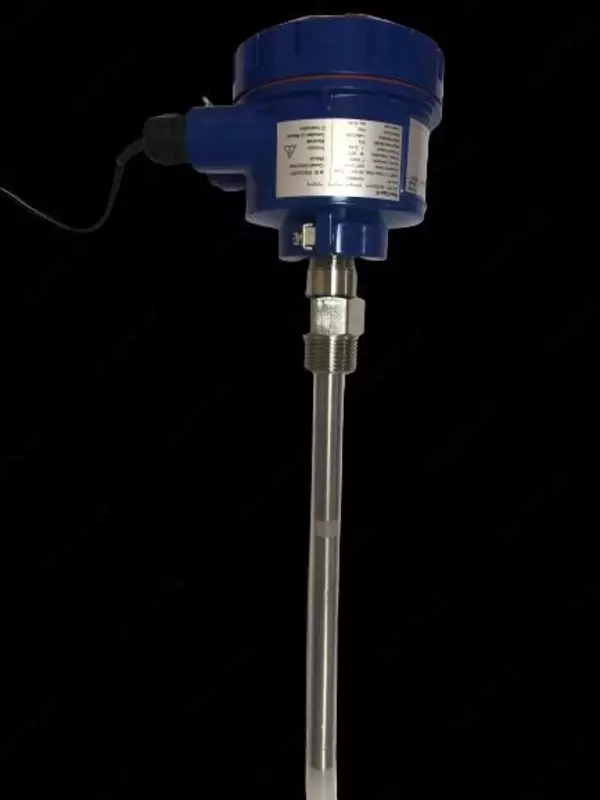

Датчики уровня емкостного типа NivoCapa

Maqsad

NivoCapa sig'imli darajadagi sensorlar (keyingi o'rinlarda datchiklar deb yuritiladi) suyuqlik va quyma mahsulotlar darajasini, shuningdek, media interfeys darajasini doimiy o'lchash uchun mo'ljallangan.

Tavsif

Принцип действия датчиков основан на измерении электрической емкости между электродами конденсатора, которыми служат измерительный зонд (далее - зонд) уровнемера и стенки резервуара. Изменение уровня контролируемой среды приводит к изменению емкости конденсатора, значение которой преобразуется в выходной аналоговый сигнал, пропорциональный уровню контролируемой среды.

Конструктивно датчики состоят из измерительного модуля (драйвер) для определения измеренных значений и микропроцессорного модуля для обработки результатов измерений. Обе части запрограммированы между собой и позволяют измерять электрическую емкость в пикофарадах, пропорциональную уровню измеряемой среды.

Зонд состоит из измерительной части и части с активным экраном, которая имеет фиксированную длину. Зонд подключен к измерительному модулю, и обеспечивает получение значений электрической емкости на всем диапазоне измерений относительно окружающей среды (стенки резервуара, измерительной/заземляющей трубы или проводящего материала).

Для взрывозащищенных исполнений, датчик комплектуется искрозащитным барьером.

Результаты измерений датчиков (посредством выходных аналоговых сигналов) передаются на внешние устройства отображения и управления технологическими процессами.
