Датчики весоизмерительные 2М70

Maqsad

Датчики весоизмерительные 2М70 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

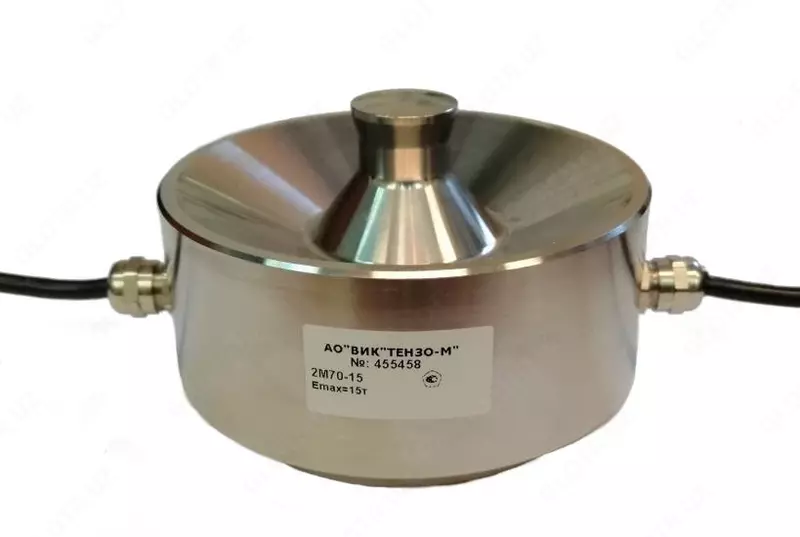

Датчик состоит из упругого элемента  выполненного из нержавеющей стали, двух штуцеров для ввода кабелей питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, элементов нормирования, термокомпенсации и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и заварены герметичной крышкой.

Датчики выпускаются с двумя независимыми измерительными каналами. Модификации датчиков отличаются максимальной нагрузкой и имеют обозначение 2М70-Р, где:

2М70 - обозначение датчика;

Р - максимальная нагрузка, т (10, 15, 20, 25 и 30).

Пломбирование датчиков не предусмотрено.
