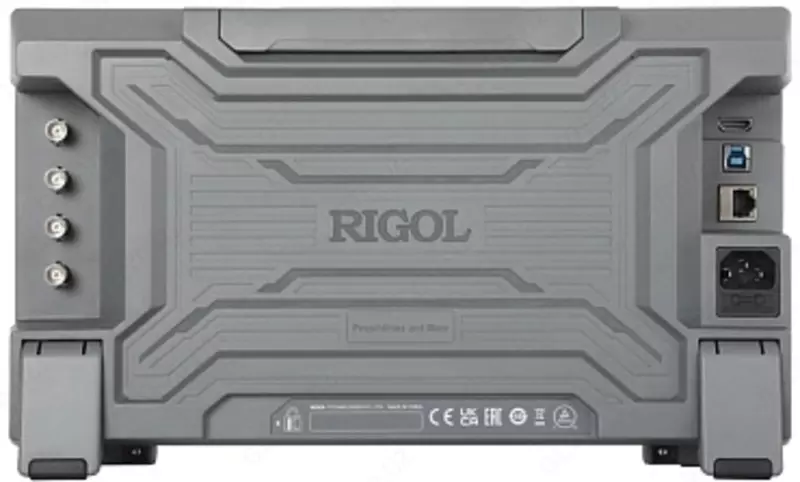

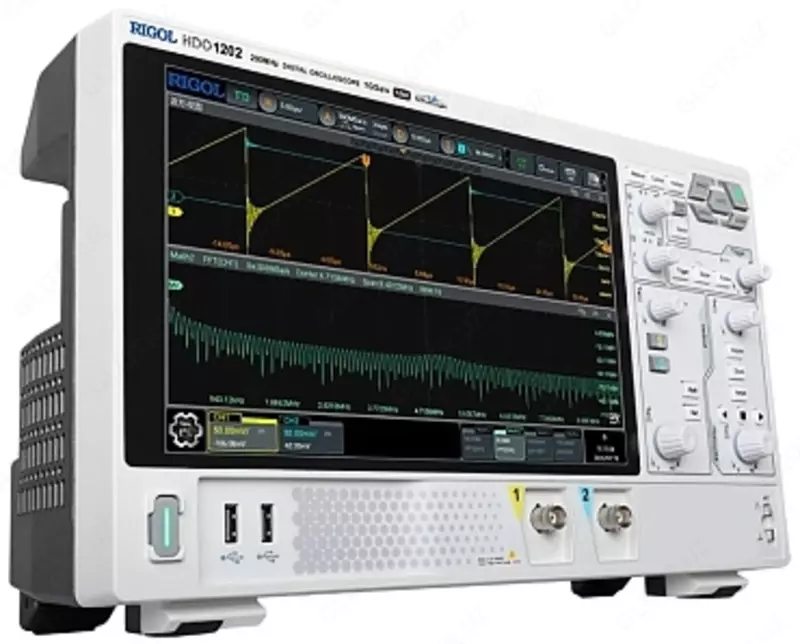

DHO1102 - Yuqori aniqlikdagi saqlash osiloskopi

DHO1102 Texnik xususiyatlari
Tarmoqli kengligi 100 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 2 analog + tashqi tetik
Maks. to'lqin shaklini olish tezligi
50000 osc/sek (vektor rejimi)
1500000 osc/sek (UltraAcquire rejimi)
Ko'tarilish vaqti (50 Ohm), odatiy ≤3,5 ns
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori: 2 ns
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
Yuqori aniqlik (14 bit, 16 bit)
UltraAcquire (tasvirga olish tezligi 1 500 000 os/sek gacha)
Maks. diskretizatsiya (real vaqt)
2 GS/sek (1 GS/sek - ikkita kanal)
Yozish chuqurligi 50 M ball (25 M ball - ikkita kanal) - standart
100 M ball (50 M ball - ikkita kanal) - variant HDO1000-RLU-01
Tizimning vertikal parametrlari Kirish muftasi ochiq, yopiq yoki tuproqli
Kirish empedansi
1 MOhm ±1% || 19 pF ±3 pF
Hisobni biluvchi hisob qaydnomasi 0.001X, 0.005X, 0.02x, 0.02x, 0.0., 5X, 5X, 100x, 500x, 1000x, 2000X, 5000X
Maks. kirish kuchlanishi
300 Vrms CAT I, 400 Vpeak (DC + Vpeak)
Vertikal ruxsat
12 bit
Samarali ENOB (tip) 8 bit
Vertikal burilish 500 µV/div ~ 10 V/div
Ofset diapazoni ±1V (500µV/div ~ 65mV/div)
±10V (65mV/div ~ 270mV/div)
±20V (270mV/div ~ 2,75V/div)
±100 V (2,75 mV/div ~ 10 V/div)
Dinamik diapazon ±4 div (12 bit)
Tarmoqli kengligi chegarasi 20 MGts, to'liq tarmoqli kengligi - har bir kanal uchun tanlanishi mumkin
Xato koeffitsienti. to'liq shkalaning ±2% daromad olish
Ofset xatosi
<200mV/div: ±0,1div ±2mV ±1,5% ofset
≥200mV/div: ±0,1div ±2mV ±1% ofset
ESD himoyasi
±8 kV (BNC kirishida)
Kanallar orasidagi izolyatsiya ≥100:1
Parametrlar
gorizontal tizim Skanerlash tezligi 2 ns/div ~ 1000 s/div
Vaqtinchalik hal qilish
400 ps
Vaqt bazasi xatosi
±1,5 ppm ± 1 ppm/yil
Maksimal ishga tushirishdan oldingi kechikish: -5 bo'linish
Ishga tushirilgandan keyin: 1 soniya yoki 100 ta holat, qaysi biri kattaroq
Kanallar orasidagi kechikish ≤2 ns
Rejimlar
Y-T, X-Y, SCAN (≥200 ms/div), ROLL yozuvchisi (≥ 50 ms/div yoki ≥ 100 ms/div tanlash mumkin)
O'lchovlar Kursor Kursorlar soni
2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik avtomatik o'lchovlar soni 41 turdagi, 14 ta o'lchov bir vaqtning o'zida ko'rsatilishi mumkin
Analog kanallar manbasi (CH1, CH2), matematik ishlov berish natijasi (Math1, Math2)
O'lchov diapazoni asosiy oynasi, cho'zilgan Zoom
Maks. miqdori
33-kanal turida ko'rsatiladi
Vertikal Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni, AC RMS
Gorizontal davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, ijobiy impulslar soni, salbiy impulslar soni, ko'tarilgan chekkalar soni, pasayish qirralari soni, Tvmax, Tvmin, +burilish tezligi, -burilish tezligi
Boshqa
Kechikish(1↑-2↑), Kechikish(1↑-2↓), Kechikish(1↓-2↑), Kechikish(1↓-2↓), Faza(1↑-2↑), Faza(1↑- 2↓), Faza(1↓-2↑) va Faza(1↓-2↓)
Statistik ma'lumotlar joriy, o'rtacha, maksimal, min, standart og'ish, vaqtni hisoblash
Matematik operatsiyalar Bir vaqtning o'zida ko'rsatilganlar soni
4
Operatsiyalar
 A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Rang gradatsiyasi
Matematik operatsiyalarda qo'llab-quvvatlanadi, jumladan: FFT
FFT maksimal uzunligi 1 M ball
Oyna turi
to'rtburchak, Hanning, Blackman, Hamming, Flat Top, uchburchak
Maksimal cho'qqilarni qidiring 15 tepalik
Qidiruv va navigatsiya turi
old, impuls
Manba analog kanallari (CH1, CH2)
Displey
ichki yoki tashqi xotiradagi hodisalar jadvali
Navigatsiya tugmalari Qabul qilingan vaqt boʻyicha yozilgan signallarni koʻrish, voqealar boʻyicha harakat qilish, yozilgan segmentlarni Ultra Acquire rejimida ijro etish
To'lqin shakli tahlili
Manba
analog kanallar (CH1, CH2)
Yozib olish manbasi analog kanallari (CH1, CH2)
Maks. segmentlar soni 500000 ishga tushirish voqealari
Rejim
kadrlar bo'yicha yoki doimiy ijro etish; qayta ishlab chiqarilgan signallarni hisoblash, o'lchash va dekodlash
Rang gradatsiyasi Manba analog kanallari (CH1, CH2)
Mavzular: harorat, intensivlik
Barcha rejimlarda rejim
