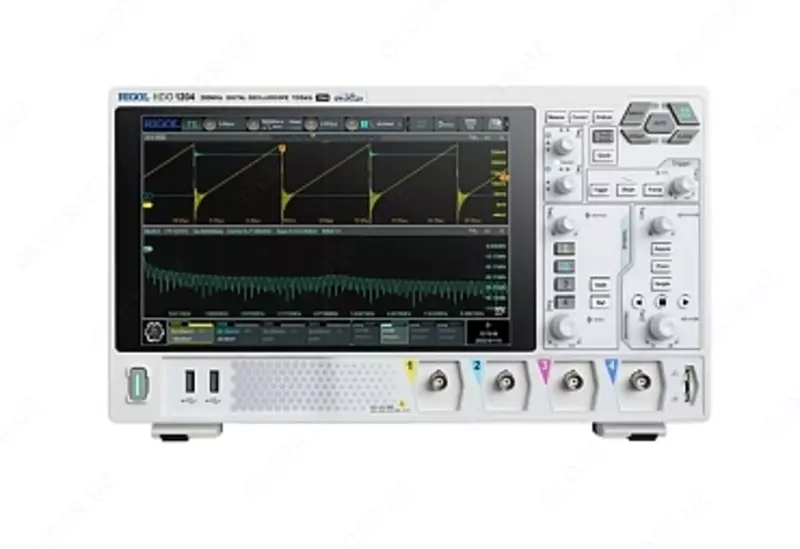

DHO1204U - Raqamli osiloskop

DHO1204U Texnik xususiyatlari
Tarmoqli kengligi 200 MGts
Ko'tarilish vaqti (10% dan 90% gacha, odatiy) ≤5 ns
Kirish kanallari soni 4 ta analog kirish + 1 ta tashqi tetikli kirish
Namuna olish rejimi real vaqtda namuna olish
Maksimal namuna olish tezligi 2 GSa/s (1 kanal)

1 Gnamuna/s (2 kanal)
Maksimal xotira chuqurligi 50 million ball (25 million ball - ikkita kanal) - standart.

100 million ball (50 million ball - ikkita kanal) - HDO1000-RLU-01 varianti.
Maksimal uzatish tezligi 50000 osiloskop/sek (vektor rejimi)

1500000 osiloskop/sek (UltraAcquire rejimi)
Vertikal o'lchamlari 12 bit
Samarali ENOB soni (tip) > 8 bit
Yuqori aniqlik rejimida vertikal ruxsat 14 bit, 16 bit
Uskunani yozib olish va real vaqt signallarini o'ynatish maks. 500 000 kvadrat
Peak detektori nosozliklarni 2 ns dan tortib oladi
O'rnatilgan displey turi va o'lchami 10,1 dyuymli sig'imli displey, multi-touch funksiyasi bilan;
O'rnatilgan displey o'lchamlari 1280 x 800 piksel;
Vertikal burilish tizimi
Kirish aloqasi DC, AC yoki tuproqdir
Kirish empedansi 1 Mohm ± 1%
Kirish sig'imi 19 pF ± 3 pF
Zondni susaytirish diapazoni 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X0,X0, 2000X, 5000X
Maksimal kirish kuchlanishi 300 Vrms CAT I, 400 Vpeak (DC + Vpeak)
Vertikal sezgirlik 500 µV/div dan 10 V/div gacha
DC ofset diapazoni ±1V (≤ 65mV/div)

±10 V (65 mV/div dan 270 mV/div gacha)

±20 V (270 mV/div dan 2,75 V/div gacha)

±100 V (2,75 mV/div dan 10 V/div gacha)
Dinamik diapazon ±4 bo'linish (12 bit)
Tarmoqli kengligi chegarasi 20 MGts, to'liq; har bir kanal uchun tanlanadi.

(odatiy)
To'liq masshtabning ±2% aniqligini oling
Ofset aniqligi ≤200mV/div: (±0,1div; ±2mV; ±1,5% ofset)

>200 mV/div: (±0,1 div; ±2 mV; ±1% ofset)
ESD himoyasi ±8 kV (BNC kirishida)
Kanallar orasidagi izolyatsiya ≥100:1
Gorizontal skanerlash
Vaqt bazasi diapazoni 2 ns/div dan 1000 s/div gacha
Vaqt o'lchamlari 400 ps
Yo'naltiruvchi osilator chastotasi xatosi ±2,5 x 10 V-6/yil
Kanallar orasidagi kechikish ≤2 ns
Boshlashdan oldingi kechikish diapazoni: -5 div.

ishga tushirilgandan keyin: 1 soniya yoki 100 ta holat (qaysi biri kattaroq bo'lsa)
Kanaldan kanalga o'tish Kanaldan kanalga o'tish diapazoni: ±100 ns, aniqlik: ±1 ps
YT rejimlari standart rejim

XY ½ kanalida

SCAN Asosiy skanerlash vaqti ≥ 200 ms/div

ROLL vaqti bazasi: ≥50ms/div yoki ≥100ms/div (tanlash mumkin), gorizontal vaqt bazasi tugmachasini aylantirish orqali ROLL rejimiga kirish yoki chiqish uchun mavjud.
Tizimni ishga tushirish
Trigger signal manbai: analog kanallar (1–4), tashqi kirish, AC quvvat manbai.
Boshlash rejimi: avtomatik, oddiy, bitta
AC, DC sinxronizatsiya ulanishi; ichki tetiklash uchun: HPF (75 kHz), LPF (75 kHz)
Shovqinni bostirish, tetik davri uchun kechikishni oshirish (faqat ichki tetik), yoqish / o'chirish
8 ns dan 10 s gacha ushlab turish oralig'i
Tizimning tarmoqli kengligini ishga tushiring:
ichki tetik manbai analog kirish tarmoqli kengligi
tashqi tetikli kirish 200 MGts
Tizimning sezgirligi:
ichki tetik manbai 0,5 bo'linmasi; ≥50 mV/div
tashqi tetikli kirish 200 mV (peak-peak) (DC – 100 MGts);

500 mV (cho'qqi-cho'qqi) (100 MGts - 200 MGts)
Tashqi tetikli kirish empedansi 1 Mohm ±1%, BNC ulagichi
Trigger og'ishi (odatiy) Oddiy qabul qilish, chegaradagi tetik, tashqi kirish signalining 50% atrofida joylashgan tetik darajasi
Trigger chegarasini sozlash diapazoni:
 ichki tetik manbai ekran markazidan ±5 bo'linish
tashqi tetikli kirish ±5V
 AC quvvat manbai sobit qiymati 40% - 60%
Trigger turlari chekka trigger, impuls tetigi, nishab triggeri, video trigger, naqsh tetigi, davomiylik triggeri, vaqt tugashi triggeri, vaqt triggeri, oyna tetigi, kechikish triggeri, sozlash/ushlab turish triggeri, protokollarga muvofiq: I2C, SPI, RS232/UART, CAN, LIN.
