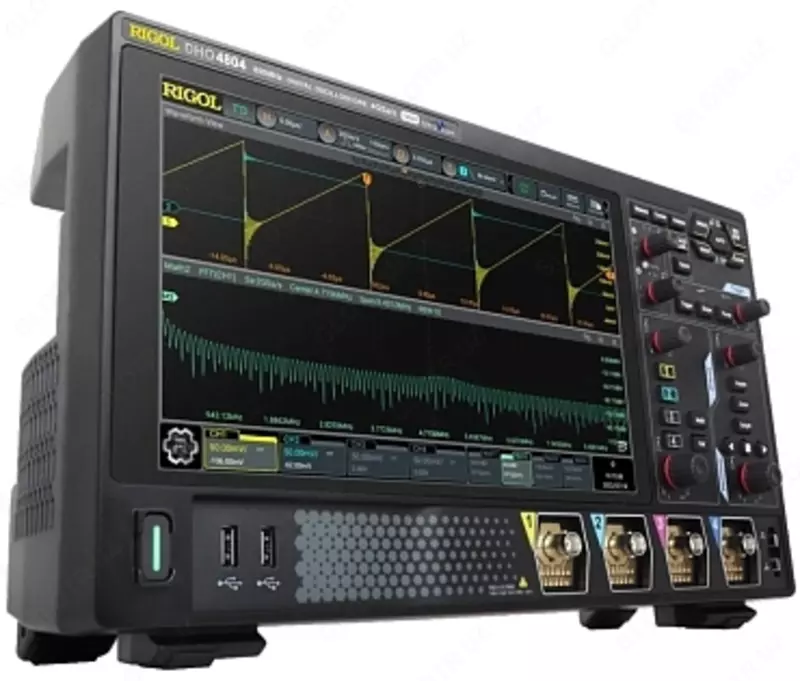

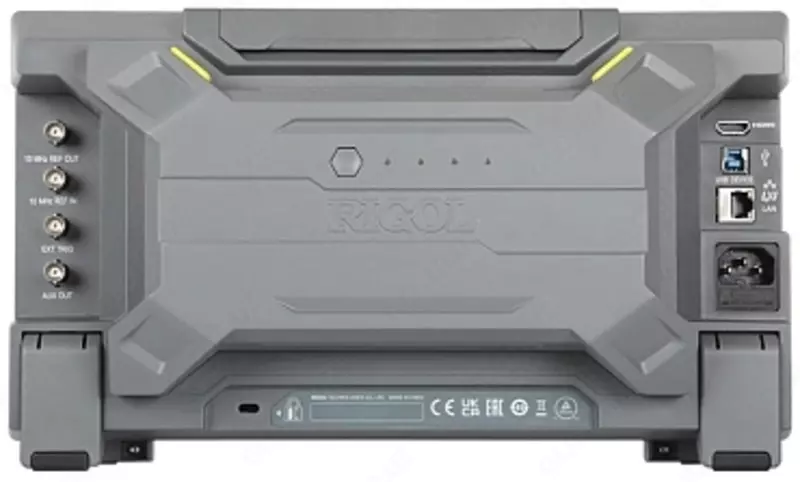

DHO4404 - Yuqori aniqlikdagi saqlash osiloskopi

DHO4404 Texnik xususiyatlari
Tarmoqli kengligi 50 Ohm 400 MGts
1 Mohm 400 MGts
Namuna olish rejimi
Haqiqiy vaqt
4 analog + tashqi tetik
Maks. to'lqin shaklini olish tezligi
50000 osc/sek (vektor rejimi)
1500000 osc/sek (UltraAcquire rejimi)
Ko'tarilish vaqti (50 Ohm), odatiy ≤875 ps
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori: 500 ps
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
Yuqori aniqlik (14 bit, 16 bit)
UltraAcquire (tasvirga olish tezligi 1 500 000 os/sek gacha)
Maks. diskretizatsiya (real vaqt)
4 GS/sek (2 GS/sek - ikkita kanal; 1 GS/sek - to'rt kanal)
Yozib olish chuqurligi 250 M ball (125 M ball - ikkita kanal; 62,5 M ball - to'rt kanal) - standart
500 M ball (250 M ball - ikkita kanal; 125 M ball - to'rt kanal) - HDO4000-RLU-05 varianti
Tizimning vertikal parametrlari Kirish muftasi ochiq, yopiq yoki tuproqli
Kirish empedansi
1 MOhm ±1% || 19 pF ±3 pF, 50 Ohm ±1%
Zond susaytirishini hisobga olish
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 010, 100X0, 5000X
Probni aniqlash avtomatik probni aniqlash Rigol
Maks. kirish kuchlanishi
1 Mohm 300 Vrms CAT I, 400 Vpeak
50 Ohm 5 Vscs
Vertikal ruxsat
12 bit
Samarali ENOB (tip) 8 bit
Vertikal og'ish
1 MOhm 100 µV/div ~ 10 V/div
50 Ohm 100 µV/div ~ 1 V/div
Ofset diapazoni
1 MOhm ± 0,5 V (<500 mkV/div)
±1V (500µV/div ~ 65mV/div)
±10V (65mV/div ~ 270mV/div)
±20V (270mV/div ~ 2,75V/div)
±100 V (2,75 mV/div ~ 10 V/div)
50 Ohm ±1 V (≤135 mV/div)
±4V (>135mV/div ~1V/div)
Dinamik diapazon ±4 div (12 bit)
Tarmoqli kengligi chegarasi 20 MGts, 250 MGts - har bir kanal uchun tanlanishi mumkin
Xato koeffitsienti. to'liq shkalaning ±2% daromad olish
Ofset xatosi
<200mV/div: ±0,1div ±2mV ±1,5% ofset
≥200mV/div: ±0,1div ±2mV ±1% ofset
ESD himoyasi
±8 kV (BNC kirishida)
Kanaldan kanalga izolyatsiyasi ≥100:1 (DC ~ 500MHz), ≥30:1 (＞500MHz ~ Maks. tarmoqli kengligi)
Parametrlar
gorizontal tizim Skanerlash tezligi 500 ps/div ~ 1000 s/div
Vaqtinchalik hal qilish
100 ps
Vaqt bazasi xatosi
±1,5 ppm ± 1 ppm/yil
Maksimal ishga tushirishdan oldingi kechikish: -5 bo'linish
Ishga tushirilgandan keyin: 1 soniya yoki 100 ta holat, qaysi biri kattaroq
Kanallararo kechikish ≤500 ps
Rejimlar
Y-T, X-Y, SCAN (≥200 ms/div), ROLL yozuvchisi (≥ 50 ms/div yoki ≥ 100 ms/div tanlash mumkin)
O'lchovlar Kursor Kursorlar soni
2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik avtomatik o'lchovlar soni 41 turdagi, 14 ta o'lchov bir vaqtning o'zida ko'rsatilishi mumkin
Analog kanallar manbasi (CH1 ~ CH4), matematik ishlov berish natijasi (Math1 ~ Math4)
O'lchov diapazoni asosiy oynasi, cho'zilgan Zoom
Maks. miqdori
33-kanal turida ko'rsatiladi
Vertikal Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni, AC RMS
Gorizontal davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, ijobiy impulslar soni, salbiy impulslar soni, ko'tarilgan chekkalar soni, pasayish qirralari soni, Tvmax, Tvmin, +burilish tezligi, -burilish tezligi
Boshqa
Kechikish(1↑-2↑), Kechikish(1↑-2↓), Kechikish(1↓-2↑), Kechikish(1↓-2↓), Faza(1↑-2↑), Faza(1↑- 2↓), Faza(1↓-2↑) va Faza(1↓-2↓)
Statistik ma'lumotlar joriy, o'rtacha, maksimal, min, standart og'ish, vaqtni hisoblash
Matematik
operatsiyalar
Bir vaqtning o'zida ko'rsatilganlar soni
4
Operatsiyalar
 A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Rang gradatsiyasi
Matematik operatsiyalarda qo'llab-quvvatlanadi, jumladan: FFT
FFT maksimal uzunligi 1 M ball
Oyna turi
to'rtburchak, Hanning, Blackman, Hamming, Flat Top, uchburchak
Maksimal cho'qqilarni qidiring 15 tepalik
