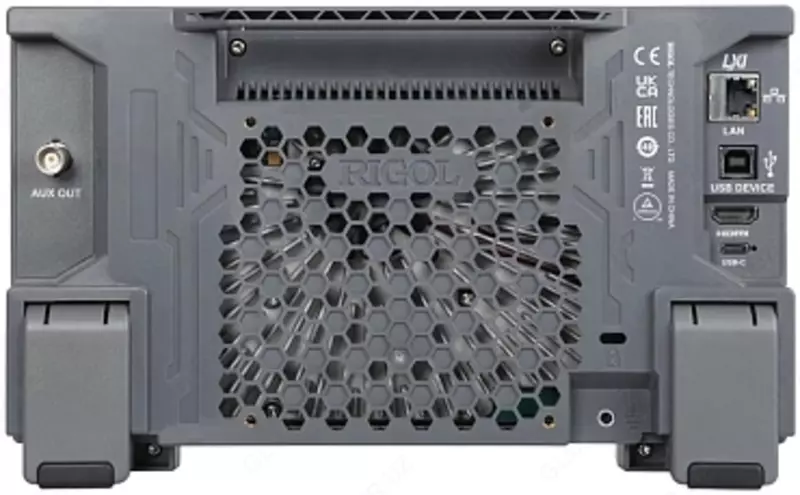

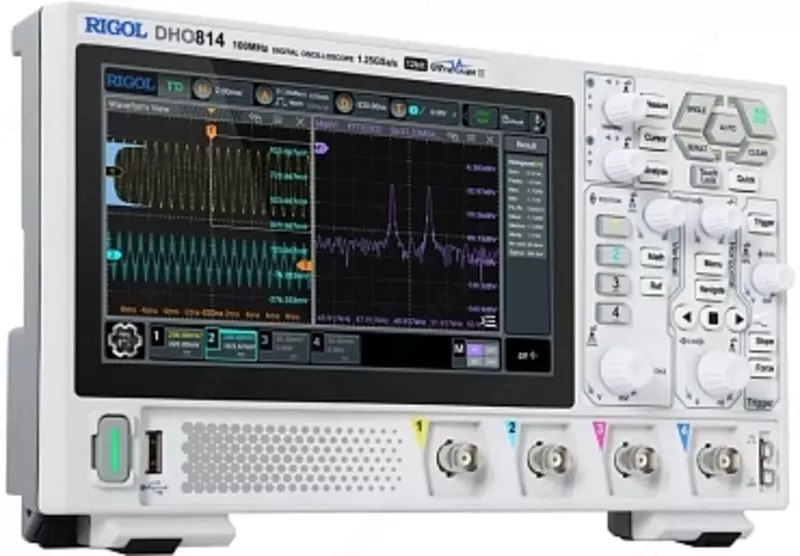

DHO804 - Yuqori aniqlikdagi raqamli osiloskop

DHO804 Texnik xususiyatlari
Umumiy parametrlar Manba analog kanallari
Ruxsat 3-6 bit, moslashtirilgan
Maks. chastota
maks. analog kanal chastotasi
Chastotani o'lchash funktsiyasi. davr, puls soni
Xulosa manbai 48 bitli hisoblagich
Ko'tarilgan jabhalar sonini hisoblash
Vaqt bazasi ichki mos yozuvlar chastotasi manbai
Osiloskop
Xarakterli ma'no
Tarmoqli kengligi 70 MGts
Haqiqiy vaqtda namuna olish rejimi
Kanallar soni 4 analog
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori 1,6 ns
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
UltraAcquire rejimi: sekundiga 1 000 000 osiloskop namunasini oling
Maks. Namuna olish (real vaqt) 1,25 GS/sek (625 MS/sek - 2 kanal, 312,5 MS/sek - 4 kanal)
Vertikal tizimning parametrlari Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi 1 MŌ±1% || 15 pF ±3 pF
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X zondlarining susaytirishini hisobga olgan holda,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Maksimal kirish kuchlanishi 300 Vrms CAT I, 400 Vp-p (DC+Vpeak)
Vertikal o'lchamlari 12 bit
Vertikal burilish 500 µV/div ~ 10 V/div
Ofset diapazoni ±0,5V (<500µV/div)
±1V (500µV/div ~ 65mV/div)
±8V (65mV/div ~ 270mV/div)
±20V (270µV/div ~ 2.75V/div)
±100V (2,75V/div ~ 10V/div)
Dinamik diapazon ±4 div (12 bit)
Tarmoqli kengligi chegarasi 20 MGts, to'liq diapazon
Ko'tarilish vaqti ≤5ns (odatiy)
Qabul qilish xatosi ≤5mV: toʻliq masshtabning ±2% (odatiy)
>5mV: toʻliq masshtabning ±1% (odatiy)
Ofset aniqligi ≤200mV/div: ±0,1div ±2mV ±1,5% ofset
>200mV/div: ±0,1div ±2mV ±1% ofset
Kanallar orasidagi izolyatsiya ≥100:1
Parametrlar To'lqin shaklini olish tezligi vektor rejimida 30000 osc/s
gorizontal tizim UltraAcquire rejimida 1000000 osc./s
 Interpolyatsiya (sin x)/x
 Yozib olish chuqurligi 25 Mpts (10 Mpts - 2 kanal, 1 Mpts - 4 kanal)
 Tozalash tezligi 5 ns/div ~ 500 s/div, aniq

 Vaqt bazasi xatosi ≤±25 ppm ± 5 ppm/yil
 Ishga tushirishdan oldin maksimal kechikish: - 5 ta holat
 Ishga tushirishdan keyin: 1 soniya yoki 100 ta holat (qaysi biri kattaroq bo'lsa)
 Y-T, X-Y rejimlari, magnitafon (≥50 ms/div), SCAN (≥200 ms/div)

O'lchovlar

O'lchovlar Kursor Kursorlar soni 2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik avtomatik o'lchovlar soni 41 turdagi, 10 tasi bir vaqtning o'zida ko'rsatiladi
Analog kanallar manbasi (CH1 ~ CH4), matematik ishlov berish natijasi (Math1 ~ Math4)
Asosiy o'lchov oynasi, ZOOM
"Barcha o'lchovlar" rejimi 33 ta o'lchovni ko'rsatadi (vertikal va gorizontal)
Vertikal Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni
Gorizontal davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, musbat impulslar soni, manfiy pulslar soni, ko'tarilgan chekka, sanash, pasayish chegarasi, Tvmax, Tvmin, +burilish tezligi,-burilish Baho
Boshqalar kechikish (A↑-B↑), kechikish (A↑-B↓), kechikish (A↓-B↑), kechikish (A↓-B↓), faza (A↑-B↑), faza (A↑) -B↓), Faza(A↓-B↑), Faza(A↓-B↓)
