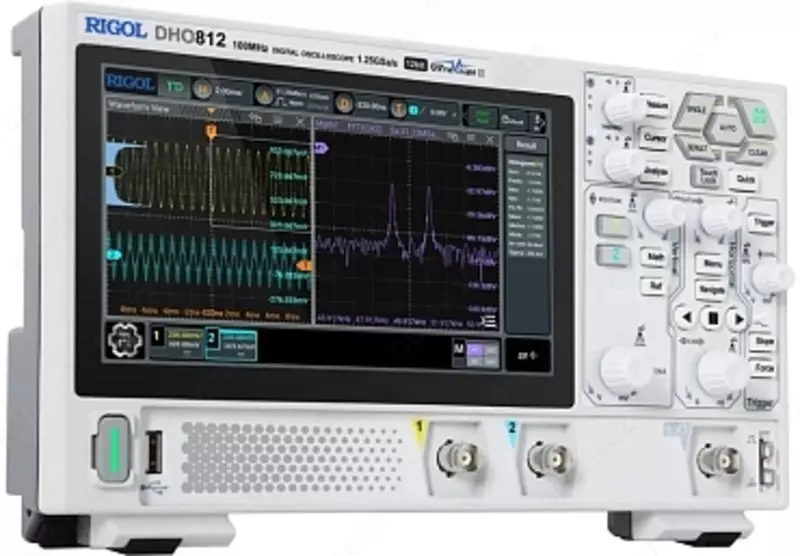

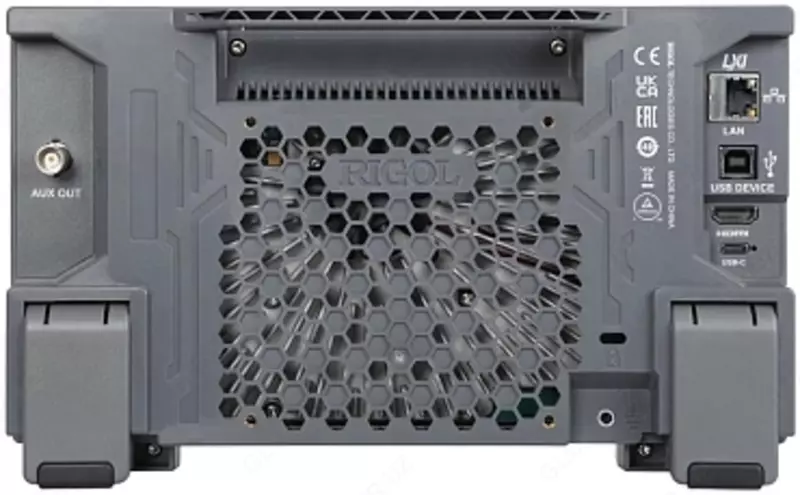

DHO812 - Yuqori aniqlikdagi raqamli osiloskop

DHO812 Texnik xususiyatlari
Osiloskop
Xarakterli ma'no
Tarmoqli kengligi 100 MGts
Haqiqiy vaqtda namuna olish rejimi
Kanallar soni 2 analog + tashqi tetik chiqishi
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori 1,6 ns
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
UltraAcquire rejimi: sekundiga 1 000 000 osiloskop namunasini oling
Maks. Namuna olish (real vaqt) 1,25 GS/sek (625 MS/sek - 2 kanal)
Vertikal tizimning parametrlari Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi 1 MŌ±1% || 15 pF ±3 pF
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X zondlarining susaytirishini hisobga olgan holda,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Maksimal kirish kuchlanishi 300 Vrms CAT I, 400 Vp-p (DC+Vpeak)
Vertikal o'lchamlari 12 bit
Vertikal burilish 500 µV/div ~ 10 V/div
Ofset diapazoni ±0,5V (<500µV/div)
±1V (500µV/div ~ 65mV/div)
±8V (65mV/div ~ 270mV/div)
±20V (270µV/div ~ 2.75V/div)
±100V (2,75V/div ~ 10V/div)
Dinamik diapazon ±4 div (12 bit)
Tarmoqli kengligi chegarasi 20 MGts, to'liq diapazon
Ko'tarilish vaqti ≤3,5 ns (odatiy)
Qabul qilish xatosi ≤5mV: toʻliq masshtabning ±2% (odatiy)
>5mV: toʻliq masshtabning ±1% (odatiy)
Ofset aniqligi ≤200mV/div: ±0,1div ±2mV ±1,5% ofset
>200mV/div: ±0,1div ±2mV ±1% ofset
Kanallar orasidagi izolyatsiya ≥100:1
Parametrlar To'lqin shaklini olish tezligi vektor rejimida 30000 osc/s
gorizontal tizim UltraAcquire rejimida 1000000 osc./s
 Interpolyatsiya (sin x)/x
 Yozib olish chuqurligi 25 M ball (10 M ball - 2 kanal)
 Tozalash tezligi 5 ns/div ~ 500 s/div, aniq

 Vaqt bazasi xatosi ≤±25 ppm ± 5 ppm/yil
 Ishga tushirishdan oldin maksimal kechikish: - 5 ta holat
 Ishga tushirishdan keyin: 1 soniya yoki 100 ta holat (qaysi biri kattaroq bo'lsa)
 Y-T, X-Y rejimlari, magnitafon (≥50 ms/div), SCAN (≥200 ms/div)

O'lchovlar
O'lchovlar Kursor Kursorlar soni 2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik avtomatik o'lchovlar soni 41 turdagi, 10 tasi bir vaqtning o'zida ko'rsatiladi
Analog kanallar manbasi (CH1 ~ CH4), matematik ishlov berish natijasi (Math1 ~ Math4)
Asosiy o'lchov oynasi, ZOOM
"Barcha o'lchovlar" rejimi 33 ta o'lchovni ko'rsatadi (vertikal va gorizontal)
Vertikal Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni
Gorizontal davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, musbat impulslar soni, manfiy pulslar soni, ko'tarilgan chekka, sanash, pasayish chegarasi, Tvmax, Tvmin, +burilish tezligi,-burilish Baho
Boshqalar kechikish (A↑-B↑), kechikish (A↑-B↓), kechikish (A↓-B↑), kechikish (A↓-B↓), faza (A↑-B↑), faza (A↑) -B↓), Faza(A↓-B↑), Faza(A↓-B↓)
