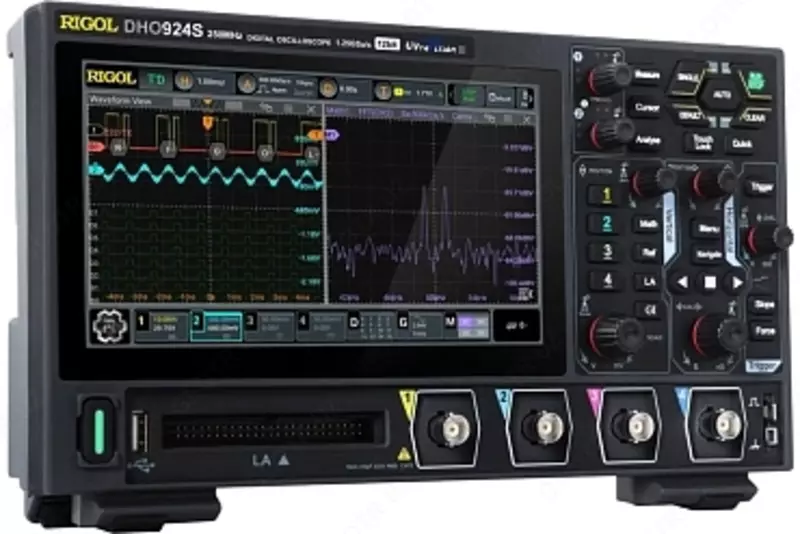

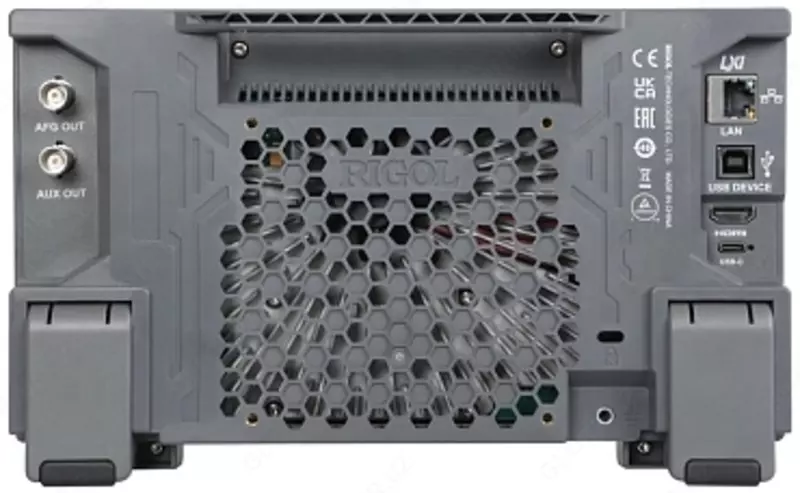

DHO914S - Yuqori aniqlikdagi raqamli osiloskop

DHO914S texnik xususiyatlari
Osiloskop
Xarakterli ma'no
Tarmoqli kengligi 125 MGts
Haqiqiy vaqtda namuna olish rejimi
Kanallar soni 4 analog + 16 raqamli (ixtiyoriy)
Minimal aniqlanadigan impuls kengligi Raqamli kanallar (ixtiyoriy): 5 ns
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori 1,6 ns (analog kanallar)
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
UltraAcquire rejimi: sekundiga 1 000 000 osiloskop namunasini oling
Maks. Namuna olish (real vaqt) Analog kanallar: 1,25 GS/sek (625 MS/sek - 2 kanal, 312,5 MS/sek - 4 kanal)
Vertikal tizimning parametrlari Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi Analog kanallar:
1 MŌ±1% || 15 pF ±3 pF

Raqamli kanallar (ixtiyoriy):
taxminan 101 kŌ || 8 pF
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X zondlarining susaytirishini hisobga olgan holda,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Maksimal kirish kuchlanish analog kanallari:
300 Vrms CAT I, 400 Vp-p (DC+Vpeak)

Raqamli kanallar (ixtiyoriy):
40 VSKZ CAT I
Vaqtinchalik haddan tashqari kuchlanish 800 Vp-p
Vertikal o'lchamdagi analog kanallar:
12 bit

Raqamli kanallar (ixtiyoriy):
1 bit
Analog kanallar
Vertikal burilish 200 mkV/div ~ 10 V/div
Ofset diapazoni ±0,5V (<500µV/div)
±1V (500µV/div ~ 65mV/div)
±8V (65mV/div ~ 270mV/div)
±20V (270µV/div ~ 2.75V/div)
±100V (2,75V/div ~ 10V/div)
Dinamik diapazon ±4 div (12 bit)
Tarmoqli kengligi chegarasi 20 MGts, to'liq diapazon
Ko'tarilish vaqti ≤2,8 ns (odatiy)
Qabul qilish xatosi ≤5mV: toʻliq masshtabning ±2% (odatiy)
>5mV: toʻliq masshtabning ±1% (odatiy)
Ofset aniqligi ≤200mV/div: ±0,1div ±2mV ±1,5% ofset
>200mV/div: ±0,1div ±2mV ±1% ofset
Kanallar orasidagi izolyatsiya ≥100:1
Raqamli kanallar (ixtiyoriy)
2-guruh chegaralari (D0 ~ D7, D8 ~ D15)
TTL chegara darajasi (1,4V)
5,0V CMOS (+2,5V); 3,3V CMOS (+1,65V)
2,5V CMOS (+1,25V); 1,8V CMOS (+0,9V)
ECL (-1,3V)
PECL (+3,7V)
LVDS (+1,2V)
0 B
Foydalanuvchi sozlanishi
Eshik qiymatlari diapazoni 10 mV qadam bilan ± 15 V
Eshik o'rnatish xatosi ±(100 mV + belgilangan qiymatdan 3%)
Maks. dinamik diapazon ±10 V + chegara qiymati
Min. kuchlanishning o'zgarishi 500 mVp-p
Parametrlar To'lqin shaklini olish tezligi vektor rejimida 30000 osc/s
gorizontal tizim UltraAcquire rejimida 1000000 osc./s
 Interpolyatsiya (sin x)/x
 Yozib olish chuqurligi 50 M ball (25 M ball - 2 kanal, 10 M ball - 4 kanal)
 Tozalash tezligi 2 ns/div ~ 500 s/div, aniq

 Vaqt bazasi xatosi ≤±25 ppm ± 5 ppm/yil
 Ishga tushirishdan oldin maksimal kechikish: - 5 ta holat
 Ishga tushirishdan keyin: 1 soniya yoki 100 ta holat (qaysi biri kattaroq bo'lsa)
 Y-T, X-Y rejimlari, magnitafon (≥50 ms/div), SCAN (≥200 ms/div)
