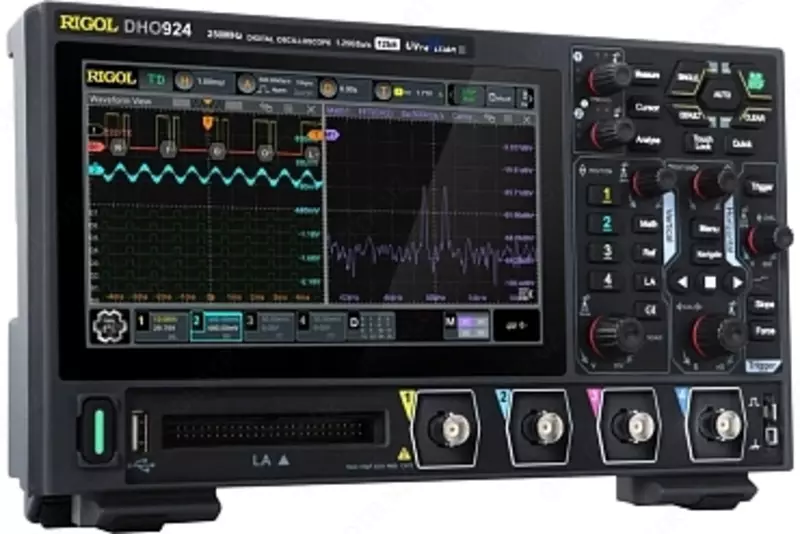

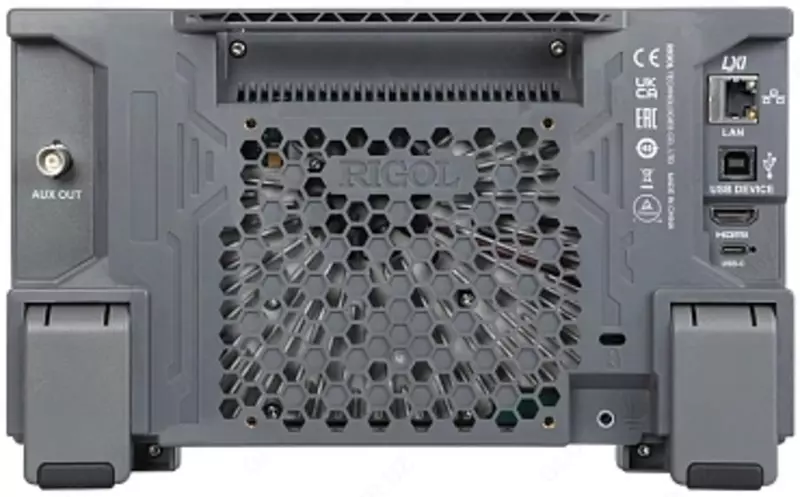

DHO924 - Yuqori aniqlikdagi raqamli osiloskop

DHO924 Texnik xususiyatlari
Xarakterli ma'no
Tarmoqli kengligi 250 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 4 analog + 16 raqamli (ixtiyoriy)
Aniqlanadigan minimal puls kengligi
Raqamli kanallar (ixtiyoriy): 5 ns
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori 1,6 ns (analog kanallar)
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
UltraAcquire rejimi: sekundiga 1 000 000 osiloskop namunasini oling
Maks. diskretizatsiya (real vaqt)
Analog kanallar: 1,25 GS/sek (625 MS/sek - 2 kanal, 312,5 MS/sek - 4 kanal)
Vertikal tizimning parametrlari Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi
Analog kanallar:
1 MŌ±1% || 15 pF ±3 pF

Raqamli kanallar (ixtiyoriy):
taxminan 101 kŌ || 8 pF
Zond susaytirishini hisobga olish
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Maksimal kirish kuchlanishi

Analog kanallar:
300 Vrms CAT I, 400 Vp-p (DC+Vpeak)

Raqamli kanallar (ixtiyoriy):
40 VSKZ CAT I
Vaqtinchalik haddan tashqari kuchlanish 800 Vp-p
Vertikal ruxsat
Analog kanallar:
12 bit

Raqamli kanallar (ixtiyoriy):
1 bit
Analog kanallar
Vertikal og'ish
200 µV/div ~ 10 V/div
Ofset diapazoni ±0,5V (<500µV/div)
±1V (500µV/div ~ 65mV/div)
±8V (65mV/div ~ 270mV/div)
±20V (270µV/div ~ 2.75V/div)
±100V (2,75V/div ~ 10V/div)
Dinamik diapazon
±4 div (12 bit)
O'tkazish qobiliyatini cheklash
20 MGts, to'liq diapazon
Ko'tarilish vaqti ≤1,4 ns (odatiy)
Qabul qilish xatosi ≤5mV: toʻliq masshtabning ±2% (odatiy)
>5mV: toʻliq masshtabning ±1% (odatiy)
Ofset xatosi
≤200mV/div: ±0,1div ±2mV ±1,5% ofset
>200mV/div: ±0,1div ±2mV ±1% ofset
Kanallar orasidagi izolyatsiya ≥100:1
Raqamli kanallar (ixtiyoriy)
Eshiklar
2 guruh (D0~D7, D8~D15)
Chegara darajasi
TTL (1,4V)
5,0V CMOS (+2,5V); 3,3V CMOS (+1,65V)
2,5V CMOS (+1,25V); 1,8V CMOS (+0,9V)
ECL (-1,3V)
PECL (+3,7V)
LVDS (+1,2V)
0 B
Foydalanuvchi sozlanishi
Chegara qiymatlari diapazoni
10 mV qadamlarda ±15 V
Chegarani sozlash xatosi
±(100 mV + belgilangan qiymatdan 3%)
Maks. dinamik diapazon
±10 V + chegara qiymati
Min. kuchlanishning o'zgarishi
500 mVp-p
Parametrlar
Gorizontal tizim To'lqin shaklini olish tezligi
Vektor rejimida 30000 osc/sek
UltraAcquire rejimida 1000000 osc/sek
Interpolyatsiya (sin x)/x
Yozib olish chuqurligi 50 M ball (25 M ball - 2 kanal, 10 M ball - 4 kanal)
Tozalash omili
2 ns/div ~ 500 s/div, aniq
Vaqt bazasi xatosi ≤±25 ppm ± 5 ppm/yil
Ishga tushirishdan oldin maksimal kechikish: - 5 ta holat
Ishga tushirishdan keyin: 1 soniya yoki 100 ta holat (qaysi biri kattaroq bo'lsa)
Rejimlar
Y-T, X-Y, magnitafon (≥50 ms/div), SCAN (≥200 ms/div)
O'lchovlar
O'lchovlar Kursor Kursorlar soni
2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik avtomatik o'lchovlar soni 41 turdagi, 10 tasi bir vaqtning o'zida ko'rsatiladi
Manba analog kanallari (CH1 ~ CH4), raqamli kanallar (D0 ~ D15), matematik ishlov berish natijasi (Math1 ~ Math4)
Asosiy o'lchov oynasi, ZOOM
"Barcha o'lchovlar" rejimi
33 o'lchamli ekran (vertikal va gorizontal)
Vertikal Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni
Gorizontal davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, musbat impulslar soni, manfiy pulslar soni, ko'tarilgan chekka, sanash, pasayish chegarasi, Tvmax, Tvmin, +burilish tezligi,-burilish Baho
Boshqa
Kechikish(A↑-B↑), Kechikish(A↑-B↓), Kechiktirish(A↓-B↑), Kechiktirish(A↓-B↓), Faza(A↑-B↑), Faza(A↑- B↓), Faza (A↓-B↑), Faza (A↓-B↓)
