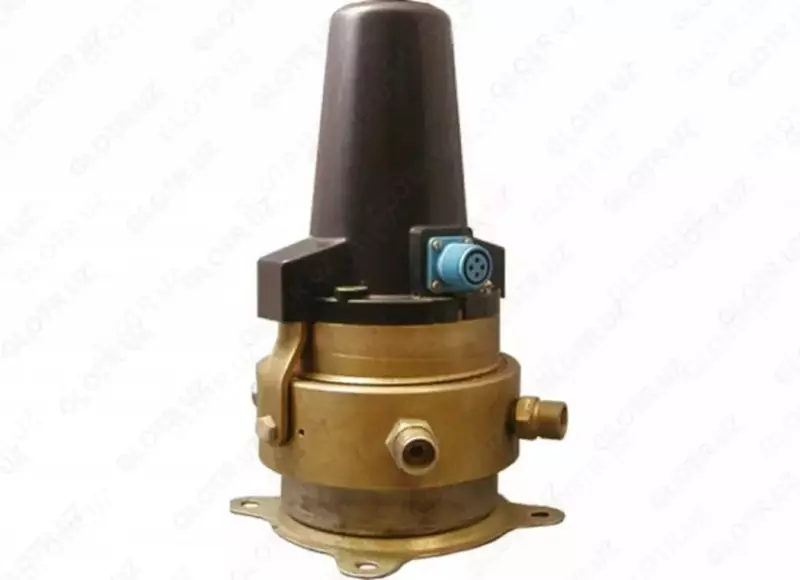

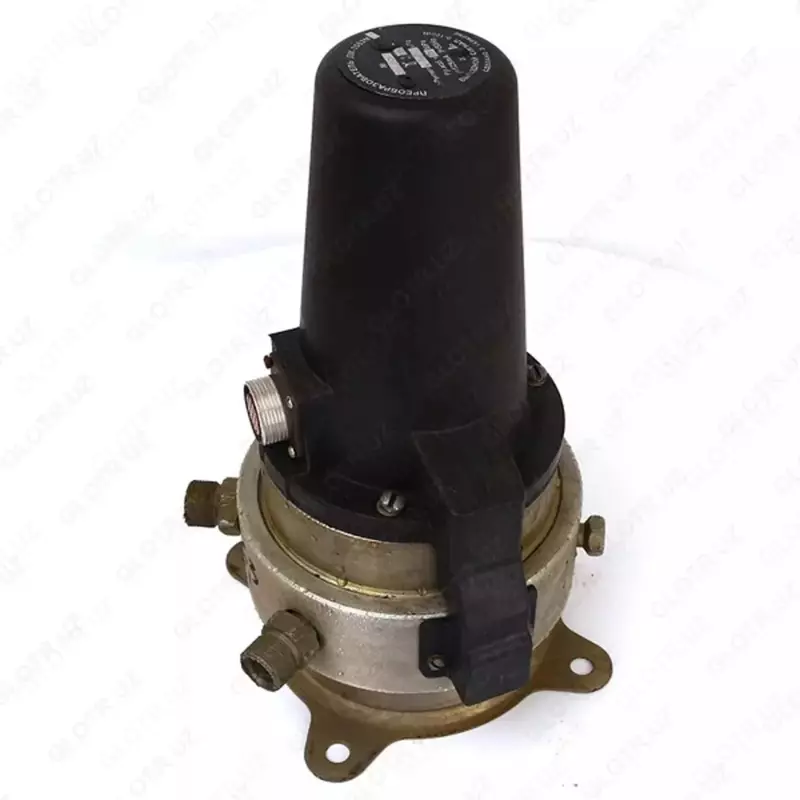

Differensial bosim o'lchagich DM 3583M

Differensial bosim olchagich DM-3583M

Differensial bosimni o'lchash o'tkazgichi DM-3583M (differensial bosim o'lchagich-differensial bosim o'lchagich)  differensial bosimni (14 o'lchov diapazoni 0-1,6 dan 630 kPa gacha) o'zaro induktivlikning (0-10 mH) chiqish birlashtirilgan signaliga proportsional aylantirish uchun mo'ljallangan. chiziqli bog'liqlik bilan.

Differensial bosim o'lchagichlari (differensial bosim o'lchagichlari) DM-3583M  boshqaruv tizimlarida bosim farqini (differensial) o'lchash, avtomatlashtirilgan tartibga solish va texnologik jarayonlarni boshqarish (APCS) uchun o'zgartirgich sifatida ishlatiladi:
-  suyuqlik, gaz yoki bug'ning oqim tezligi.  Teshik qurilmalaridagi bosim farqi bo'yicha (  oqim o'lchagich sifatida ),
-  farq , vakuum yoki o'lchov bosimi (  differensial bosim o'lchagich sifatida - differentsial bosim o'lchagich ),
- atmosfera ostidagi gidrostatik ustun bosimi  bilan suyuqlik darajasi  , ortiqcha yoki vakuum bosimi (gidrostatik  daraja o'lchagich kabi ).

Differensial bosim o'lchagichlari DM3583 M differensial transformator o'lchash sxemasi  bo'lgan ikkilamchi qurilmalar bilan qo'llaniladi  : regulyatorlar, signalizatsiya qurilmalari, o'z-o'zidan yoziladigan qog'oz yozuvlari (masalan, KSD1 differensial transformator qurilmalari,  KSD-1,2,3 magnitafonlari ) va boshqa avtomatlashtirish qurilmalari. o'zaro indüktans signallaridan ( 0-10 mH kirishni qabul qilish).

Qiymati  differensial differensial bosim ko'rsatkichlari-Konverter (farq) bosim  DM-3583 M  o'lchash diapazoni (Di-differentsial) bog'liq, joiz operatsion ortiqcha bosim (Rrab-16MPa yoki 25MPa), yong'oq KMCH (klapanlar, mavjudligi, nipellar, ulagich) va qo'shimcha uskunalar va variantlar (DMT-3583M modeli uchun 0-5 yoki 4-20mA oqim chiqish signalining mavjudligi), shuningdek, boshqa narx omillari.

DM3583M konvertorlari uchun KMCH klapanlarni o'z ichiga oladi, KMCH yangi DM-3583 M qurilmasiga biriktirilgan.

Yuqori nominal o'lchov chegaralari 1,6: 2,5 bo'lgan DM3583M konvertorlari; 4,0 kPa (160; 250: 400 kgf / m 2 ) faqat maksimal ruxsat etilgan operatsion ortiqcha bosim uchun mo'ljallangan Prab = 16 MPa (160 kgf / sm 2 ). Yuqori o'lchov chegaralari 1,6 va 2,5 kPa (160 va 250 kgf / m 2 ) bo'lgan DM3583M konvertorlari faqat gazlarning (havo va gaz aralashmalari) o'lchangan parametrlarini chiqish signaliga aylantirish uchun mo'ljallangan.

Maksimal ruxsat etilgan ish bosimi transduserlari DM3583 M - 16 MPa (160 kgf / m 2 ) yoki sensorning ishlashiga qarab 25 MPa (250 kgf / m 2 ). Barcha modellar uchun o'lchovlarning pastki chegarasi nolga teng. Transduserlar 16 MPa (160 kgf / sm 2 ) yoki 25 MPa (250 kgf / sm 2 ) maksimal ruxsat etilgan ish bosimi va 24 MPa (240 kgf / sm 2 ) kuch sinovi bosimi bilan sızdırmazlık sinoviga bardosh berishi kerak , mos ravishda : yoki 37,5 MPa (375 kgf / sm 2 ).

Differensial bosim o'lchagichlari DM-3583 M  membrana bloki va differentsial transformator konvertoridan iborat.

DM-3583M induksion konvertorining ishlash printsipi   sezgir elementning (membrana birligi) bosim farqi ta'sirida deformatsiyasining o'zgarishiga asoslanadi, bu esa differentsial transformator konvertorining yadrosining siljishiga olib keladi, 0-10 mH o'zaro indüktansning chiqish signalining proportsional qiymatiga aylantiriladi.

Belgisi, o'zaro indüktansning o'zgarishi diapazoni, DM-3583M differentsial bosim o'lchagichining iqlimiy versiyasi   jadvalda keltirilgan.

1. DM-3583M differentsial bosim o'lchagichining texnik tavsifi

2. DM-3583-M bosim sensori ish sharoitlari

Differensial bosim o'lchagichlari - DM-3583M differentsial bosim o'lchagichlari -30 ° C dan + 50 ° C gacha atrof-muhit haroratida va nisbiy namlik 95% gacha bo'lgan agressiv bo'lmagan gazlar va suyuqliklarning parametrlarini o'lchash uchun mo'ljallangan. Ruxsat etilgan kamaytirilgan xatolik chegarasi cheklov bosimi farqining foizi sifatida ± 1,5%; ± 1,0%.

Yuqori nominal o'lchov chegaralari 1,6 bo'lgan DM3583-M differentsial bosim o'lchagichlari; 2,5; 4,0 kPa (160; 250; 400 kgf / m2) faqat 16 MPa (160 kgf / sm2) ruxsat etilgan maksimal ish bosimi uchun mo'ljallangan.
Yuqori o'lchov chegaralari 1,6 va 2,5 kPa (160 va 250 kgf / m2) bo'lgan DM3583-M differentsial bosim o'lchagichlari faqat o'lchangan gaz parametrlarini chiqish signaliga aylantirish uchun mo'ljallangan.
Mexanik stressga chidamlilik nuqtai nazaridan, DM3583M datchiklari GOST 12997-84 ga muvofiq tebranishga chidamli va tebranishga chidamli L3 versiyasiga mos keladi, lekin ishlash uchun - 10 dan 25 Gts gacha chastota diapazonida.
DM-3583-M transduserlarini tekshirish GOST 8.243-77 "GSI" ga muvofiq amalga oshiriladi. O'zaro indüktansning yagona chiqish parametrlari bilan GSP bosim farqini o'lchash transduserlari. Tekshirish usullari va vositalari ".

3. DM-3583M differensial bosim o'lchagichni yetkazib berish to'plami

1. Instrument (termoq bosim o'lchov) DM-3583M
2. KMCH va  SPTA * differensial bosimi o'lchash uchun Konverter DM-3583 M ichiga oladi:
- 2 dona - valve Fb5.890.001-03 Shut-off.
- ShR20P4NG8 vilkasi - 1 dona.
- Nipel Fb8.652.026-01 - 6 dona.
- O-ring Fb8.683.133 - 1 dona.
- O-ring Fb8.683.144 - 1 dona.
- Birlashma yong'og'i Fb8.930.002 - 6 dona.
3. Qurilmaning pasporti

* SPTA - bu ehtiyot qismlar, asboblar, aksessuarlarni ko'rsatish uchun texnik tizimlarda qabul qilingan belgi (GOST 2.601 bo'yicha). Shuningdek, dekodlash mavjud: Yetkazib beriladigan ehtiyot qismlar - ehtiyot qismlar.
KMCH - O'rnatish qismlari to'plami.

4. DM-3583 M differentsial bosim o'lchagichini belgilash va buyurtma qilish namunasi

I. Buyurtma
berishda qisqacha qabul qilinadigan belgilash shakli: Differensial bosim o'lchagich DM-3583M 0-6,3 kPa 1% 16MPa

II. Belgilanishning to'liq shakli (PFO):
1. DM-3583M 0-6,3 kPa (1%, chiqish 0-10mH, 16MPa gacha, U3) differensial bosim o'lchagich (HR / Cons bilan differentsial bosim o'tkazgich)
2. Umuman olganda, uchun fakturani to'lashda parametrlarni tanlash:
DM-3583M 0-1,6 ... 630kPa (1%, chiqish 0-10mH, 16MPa gacha, U3) differensial bosim
o'lchagich ( HR / Cons bilan differentsial bosim o'tkazgich) 2. KMCH ( o'rnatish qismlari to'plami) va ehtiyot qismlar

O'lchov diapazonlari diapazoni (RI): 0-1,6 kPa; 2,5 kPa; 4kPa; 6,3 kPa; 10kPa; 16 kPa; 25 kPa; 40 kPa; 63 kPa; 100kPa; 160 kPa; 250 kPa; 400 kPa; 630kPa (1000kPa = 1MPa = 10bar).
