Дифрактометр рентгеновский Ultima IV

Maqsad

Дифрактометр рентгеновский Ultima IV (далее - дифрактометр) предназначен для измерений параметров кристаллической решетки на основе изучения фазового качественного, количественного состава материала и последующего анализа углового распределения интенсивности рентгеновских лучей, дифрагированных на кристаллической решетке, а также определения фазового состава кристаллических веществ.

Описание

Принцип действия дифрактометра основан на измерении интенсивности рентгеновских лучей, дифрагирующих на узлах кристаллической решетки при определенных углах скольжения. В соответствии с законом Вульфа-Брегга, связывающего эти величины, а также длину волны рентгеновского излучения и межплоскостное расстояние определяются межплоскостные расстояния, соответствующие максимумам интенсивности дифрагирующего излучения. Обработка полученной дифрактограммы позволяет установить качественный и количественный фазовый состав исследуемого образца, параметры кристаллической решетки, наличие микронапряжений в кристаллах.

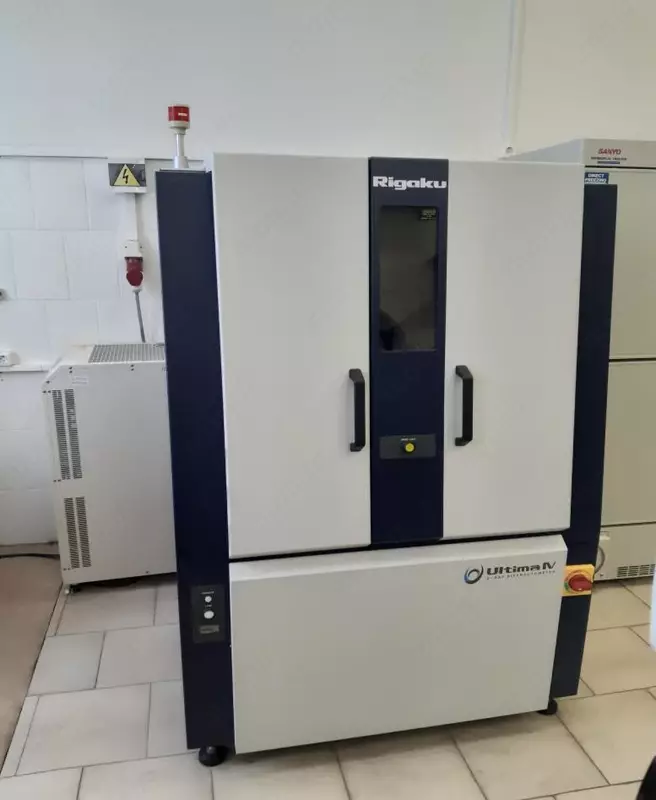

Настоящее описание типа распространяется на Дифрактометр Ultima IV модель 2036У102 серийный номер ED2927N. Дифрактометр выполнен в защитном корпусе с двумя блокирующимися дверцами, внутри корпуса установлен гониометр, состоящий из Тэта-s рычага и Тэта-d рычага, на которых установлены последовательно: рентгеновская трубка, затвор (управление рентгеновским излучением), щелевая коробка падающего луча, держатель образца, приемная щелевая коробка, монохроматор, датчик (измерение интенсивности рентгеновского излучения). Вместе с дифрактометром поставляется система охлаждения рентгеновской трубки и источник бесперебойного питания.
