Дифрактометры рентгеновские TD

Назначение

Дифрактометры рентгеновские TD (далее - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения методом рентгеновской дифракции.

Описание

Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга. Дифрактометры построены по схеме, в которой проба исследуемого вещества находится в центре гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллической решетки атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей гониометра с требуемыми угловыми скоростями.

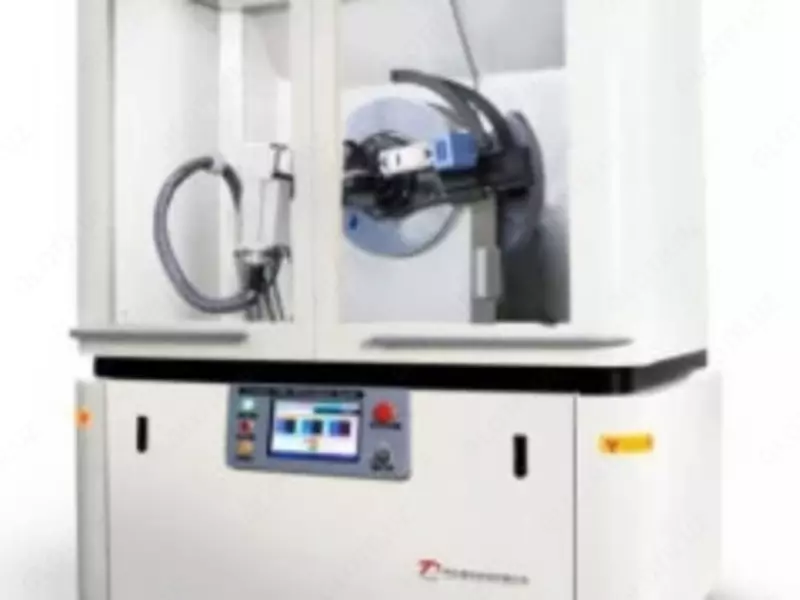

Дифрактометры выпускают в модификациях TD-3700 и TDM-20. Конструктивно дифрактометры модификации TD-3700 представляют собой стационарные напольные приборы, дифрактометры модификации TDM-20 - настольные приборы. Дифрактометры модификаций TD-3700 и TDM-20 состоят из источника рентгеновского излучения с анодами из разных материалов, определяемых конфигурацией (медь, кобальт, хром, молибден, вольфрам, серебро и др.); прецизионного гониометра; блоков детектирования и блока управляющей электроники со встроенным микропроцессором; подключаемой системой охлаждения. Управление работой дифрактометров осуществляют при помощи программного обеспечения, установленного на персональный компьютер. Дифрактометры модификации TD-3700 оснащены сенсорным экраном, с помощью которого возможно производить настройку параметров.

Для дифрактометров модификации TD-3700 заводской номер в виде цифрового обозначения (для модификации TD-3700) наносят на шильд, расположенный на левой боковой панели прибора, методом лазерной гравировки. Для дифрактометров модификации TDM-20 заводской номер виде цифро-буквенного обозначения наносится на шильд, расположенный на задней панели прибора, методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование дифрактометров не предусмотрено.
