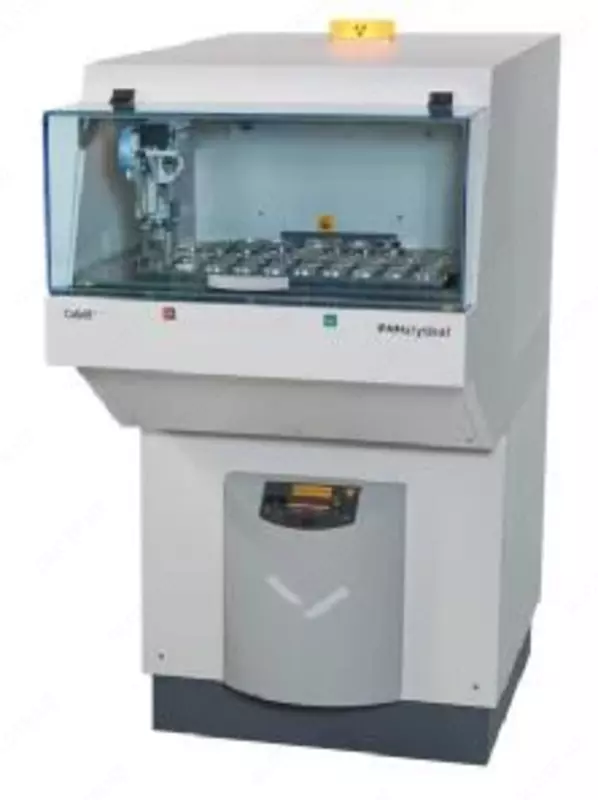

Дифрактометры рентгеновские X┬Pert и CubiX

Tavsif

Difraktometrlarning ishlash printsipi o'rganilayotgan namunaning kristall panjarasi elementlari tomonidan difraktsiyalangan rentgen nurlanishini qayd etishga asoslangan.

Difraksiya spektri chizig'ining burchak holati (interferentsiya maksimal) Vulf-Breyg qonuniga bo'ysunadi va goniometr yordamida aniqlanadi.

Дифрактометры моделей X’Pert и ^biX представляют собой стационарные автоматизированные напольные лабораторные приборы, построены по оптической схеме Брэгга-Брентано и выполнены в виде приборных корпусов, в которых располагаются основные блоки: рентгеновская трубка в защитном кожухе, гониометр, детекторы (ксеноновый пропорциональный и позиционно-чувствительные X’Celerator и PIXcel), набор щелей, платформа для образцов, высоковольтный источник питания, блок управления и сбора данных, защита от рентгеновского излучения.

Регистрация дифракционной картины осуществляется при синхронном повороте блока детектирования и платформы с образцом или блока детектирования и рентгеновской трубки вокруг общей оси гониометра с требуемыми угловыми скоростями.

Для поворота блоков гониометра используют сервомоторы с цифровым приводом, а для отсчёта углов - оптические кодовые датчики. База гониометра выполнена из алюминиевого моноблока для обеспечения максимальной жёсткости.
