Дилатометры высокотемпературные ВД-1

Назначение

Дилатометры высокотемпературные ВД-1 (далее - дилатометры ВД-1) предназначены для измерений температурного коэффициента линейного расширения (далее - ТКЛР) твердых материалов в диапазоне температуры от 800 до 2500 °С.

Описание

Принцип действия дилатометров ВД-1 основан на измерении изменений линейных размеров образца, вызванных изменением его температуры. Измерение удлинения исследуемого образца осуществляется посредством определения расстояния между концами образца при помощи горизонтального микроскопа типа МГ. Измерение температуры осуществляется при помощи пирометра прецизионного ПД-4.

Дилатометры ВД-1 состоят из:

-    электрической высокотемпературной печи (далее - ЭВП) с системами, обеспечивающими ее работоспособность;

-    пирометра прецизионного ПД-4 с персональным компьютером;

-    горизонтального микроскопа типа МГ.

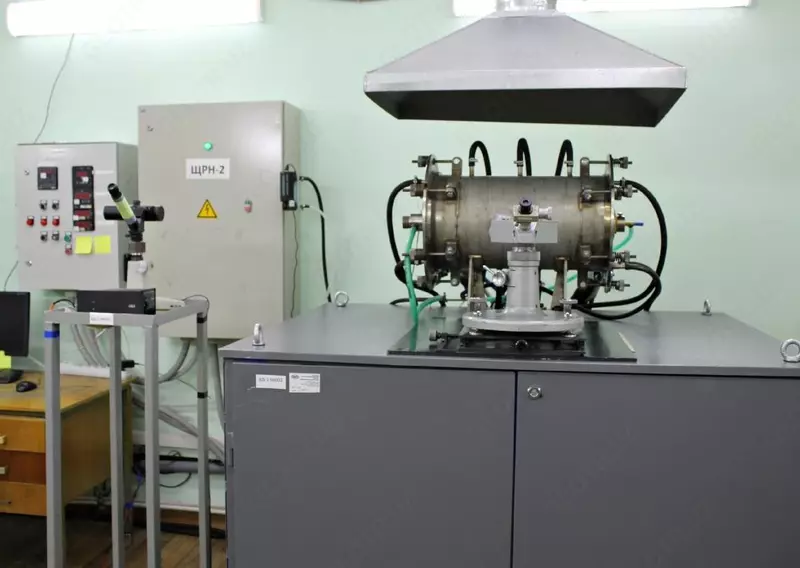

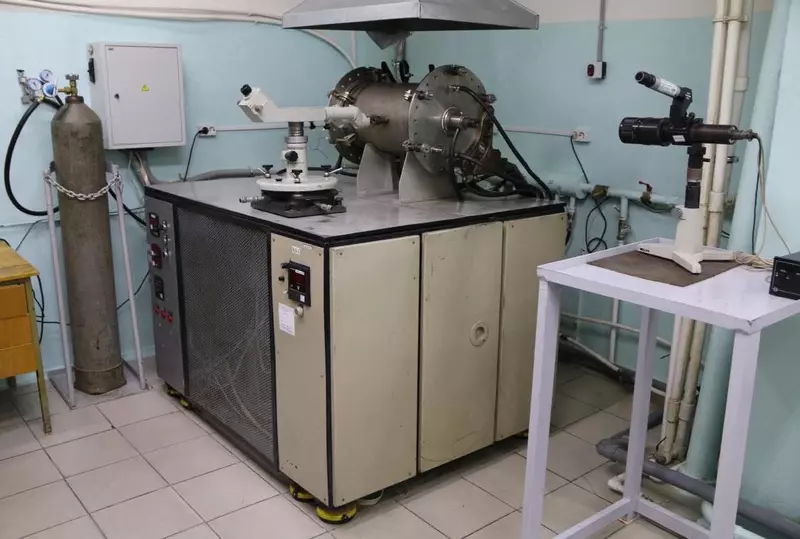

ЭВП и горизонтальный микроскоп типа МГ закреплены на металлическом столе, внутри которого расположен элемент системы управления работы ЭВП - трансформатор ОСУ-100. Пирометр ПД-4 установлен на вспомогательной стойке. Управление работой пирометра ПД-4 производится при помощи специального программного обеспечения, установленного на персональный компьютер.

Для обеспечения работоспособности ЭВП в дилатометрах ВД-1 реализованы следующие системы:

-    система нагрева печи, которая включает в себя графитовый нагреватель, питаемый от вторичной обмотки трансформатора ОС-100;

-    система охлаждения печи с тремя контурами охлаждения печи проточной водой;

-    система продувки газообразным аргоном.

В составе дилатометров ВД-1 № 001 и 003 используется микроскоп типа МГ-2 с линейным полем зрения в плоскости предметов равным 2 мм и ценой деления измерительной шкалы равной 1 мкм. В составе дилатометра ВД-1 № 002 используется микроскоп МГ-1 с линейным полем зрения в плоскости предметов равным 4 мм и ценой деления измерительной шкалы равной 5 мкм.
