Дымомеры OPABOX Autopower

Назначение

Дымомеры OPABOX Autopower предназначены для измерения дымности отработавших газов дизельных двигателей.

Описание

Принцип действия дымомеров OPABOX Autopower основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением.

Отработавшие газы через пробоотборный зонд поступают в измерительную камеру (кювету), рабочая длина которой составляет 200 мм. С одной стороны кюветы расположен источник, с другой — приемник света. Источник представляет собой светоизлучающий диод, который испускает свет с длиной волны 565 нм. На противоположной стороне камеры фотодиод принимает поступающий свет. В зависимости от плотности дыма изменяется степень прохождения света, падающего на принимающий фотодиод. Для отсечения отработавших газов на выходе кюветы используется воздушный поток, создаваемый специальными вентиляторами. Для защиты стекол внутри кюветы от осадков отработавших газов и удаления их после работы в дымомерах OPABOX Autopower предусматривается продувка кюветы с помощью воздуха, подающегося через специальный клапан.

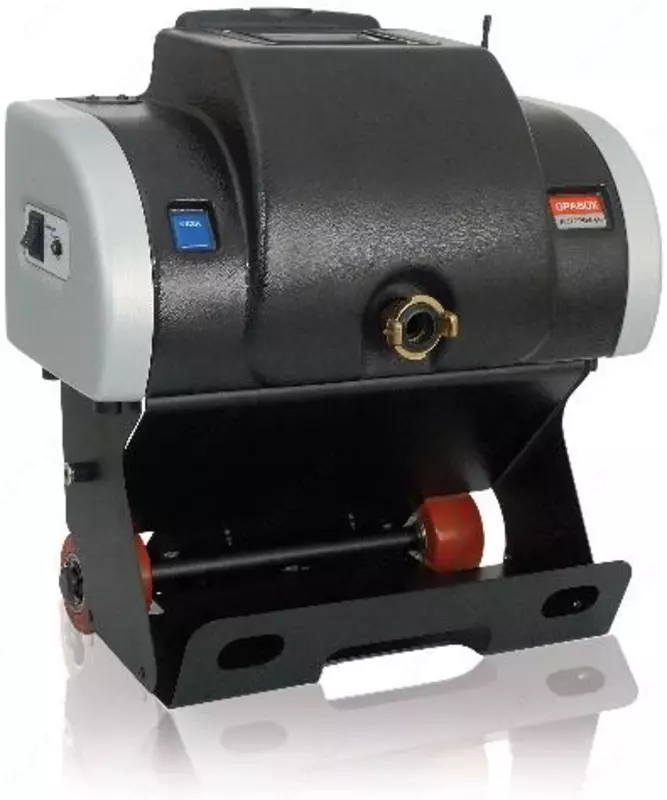

Конструктивно дымомеры OPABOX Autopower представляют собой переносной блок, включающего измерительную кювету, блок источника и приёмника света, зеркала, вентиляторы и нагревательный элемент. На передней панели расположено отверстие для присоединения пробоотборного зонда. На задней панели расположены разъём для подключения аккумуляторной батареи, выход отработавших газов и отверстие для установки светофильтров, предназначенных для поверки и калибровки дымомеров OPABOX Autopower. На боковых панелях расположены разъёмы для подключения к источнику электропитания от внешней электросети и персональному компьютеру.
