Диоптриметры автоматические модели HLM-1, HLM-7000, HLM-9000

Maqsad

Диоптриметры автоматические модели HLM-1, HLM-7000, HLM-9000 (далее -диоптриметры) предназначены для измерений вершинной рефракции и призматического действия очковых линз, а также для ориентирования и маркировки нефацетированных линз, и для проверки правильности установки линз в очковых оправах.

Описание

Принцип действия диоптриметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенной ЭВМ. При помещении измеряемой линзы в держателе, цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы.

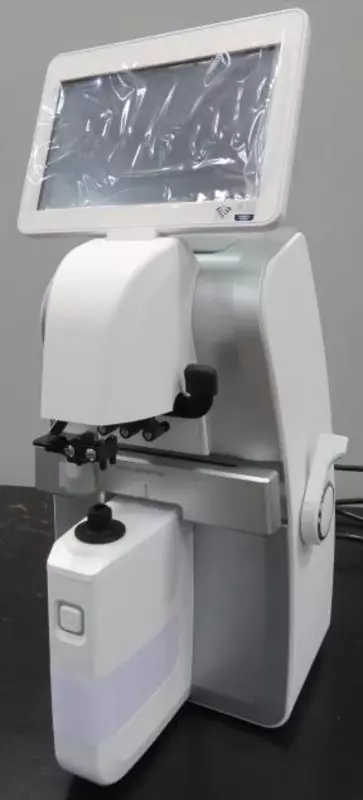

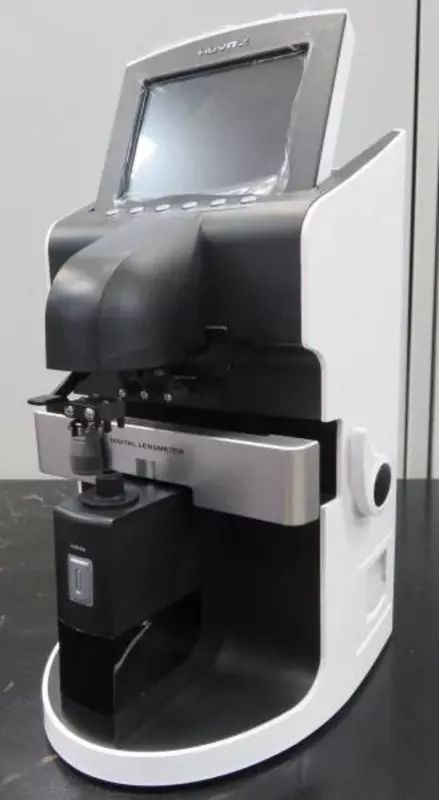

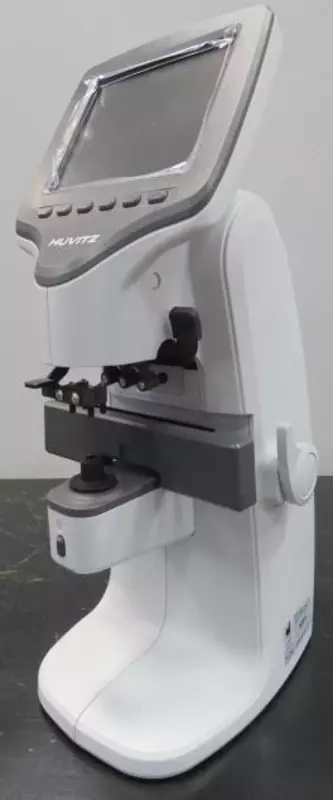

Диоптриметр представляет собой компактный настольный прибор, все узлы которого смонтированы в корпусе. Основной блок диоптриметра состоит из следующих узлов:

-    жидкокристаллический (сенсорный) цветной монитор, на котором отражается вся информация о проводимых измерениях;

-    панель управления на мониторе или под монитором, предназначенная для настройки диоптриметра и изменения режимов работы;

-    печатающее устройство (для моделей HLM-7000, HLM-9000) предназначенное для вывода результатов измерений на бумажный носитель;

-    держатель для линз, предназначенный для фиксации зажимом оптического элемента в необходимом положении на упоре для линз (крышке объектива).

-маркировочный узел, предназначенный для отметки оптического центра и направления главных сечений на линзе.

Для предотвращения несанкционированного вмешательства в конструкцию изделия, диоптриметр пломбируется.

На диоптриметре имеется шильдики с указанием наименования и типа модели диоптриметра, изготовителя, заводской номер и год выпуска прибора.
