DKL-3 - yuqori voltli muftalar va kabellarning holatini davriy nazorat qilish tizimi

Dkl-3 yuqori voltli muftalar va kabellarning holatini davriy nazorat qilish tizimining tavsifi:

O'zaro bog'langan polietilen (SPE) izolyatsiyasi bilan yuqori voltli kabel liniyalarining ishlashida eng ko'p uchraydigan muammo bu so'nggi va ulagich ulagichlarining izolyatsiyasidagi nuqsonlardir. Shu sababli, ko'pincha "eski" va nisbatan yangi kabel liniyalari ishlamay qoladi. Yuqori voltli kabellarning izolyatsiyalash holatini nazorat qilish, SPE izolyatsiyasi bilan, kabel liniyasining ishlash muddati tugashiga yaqinroq bo'ladi.

Izolyatsiya SPEDA, ayniqsa muftalarda nuqsonlarning rivojlanishi odatda juda tez sodir bo'ladi. Shu sababli, qog'oz-moy izolyatsiyalangan kabellar uchun samarali bo'lgan davriy "off-line" sinovlari zamonaviy kabel liniyalarining ishonchli ishlashini ta'minlamaydi.

Uzluksiz monitoring tizimlaridan foydalangan holda SPE izolyatsiyasi bilan kabel liniyalarining holatini nazorat qilishni iloji boricha samarali tashkil etish mumkin, ammo bunday tizimlar eng qimmat va mas'uliyatli kabel liniyalari uchun iqtisodiy jihatdan oqlanadi. Buning bir sababi-statsionar nazorat tizimlarining yuqori narxi.

Amalda, kabel liniyalarining holatini davriy monitoring qilish tizimlaridan foydalanish maqsadga muvofiqdir. Bunday tizimlardan foydalanish har qanday vaqtda boshqariladigan chiziq parametrlarini xavfsiz o'lchashning texnik qobiliyatiga asoslanadi. Buning uchun faqat birlamchi sensorlar statsionar ravishda o'rnatiladi va o'lchovlarning o'zi ko'chma diagnostika asboblari va tizimlari yordamida amalga oshiriladi.

Dkl-3 tizimi kabel liniyalari muftalarining holatini davriy monitoringini tashkil etish uchun mo'ljallangan.

Tizim uchta asosiy elementdan iborat:

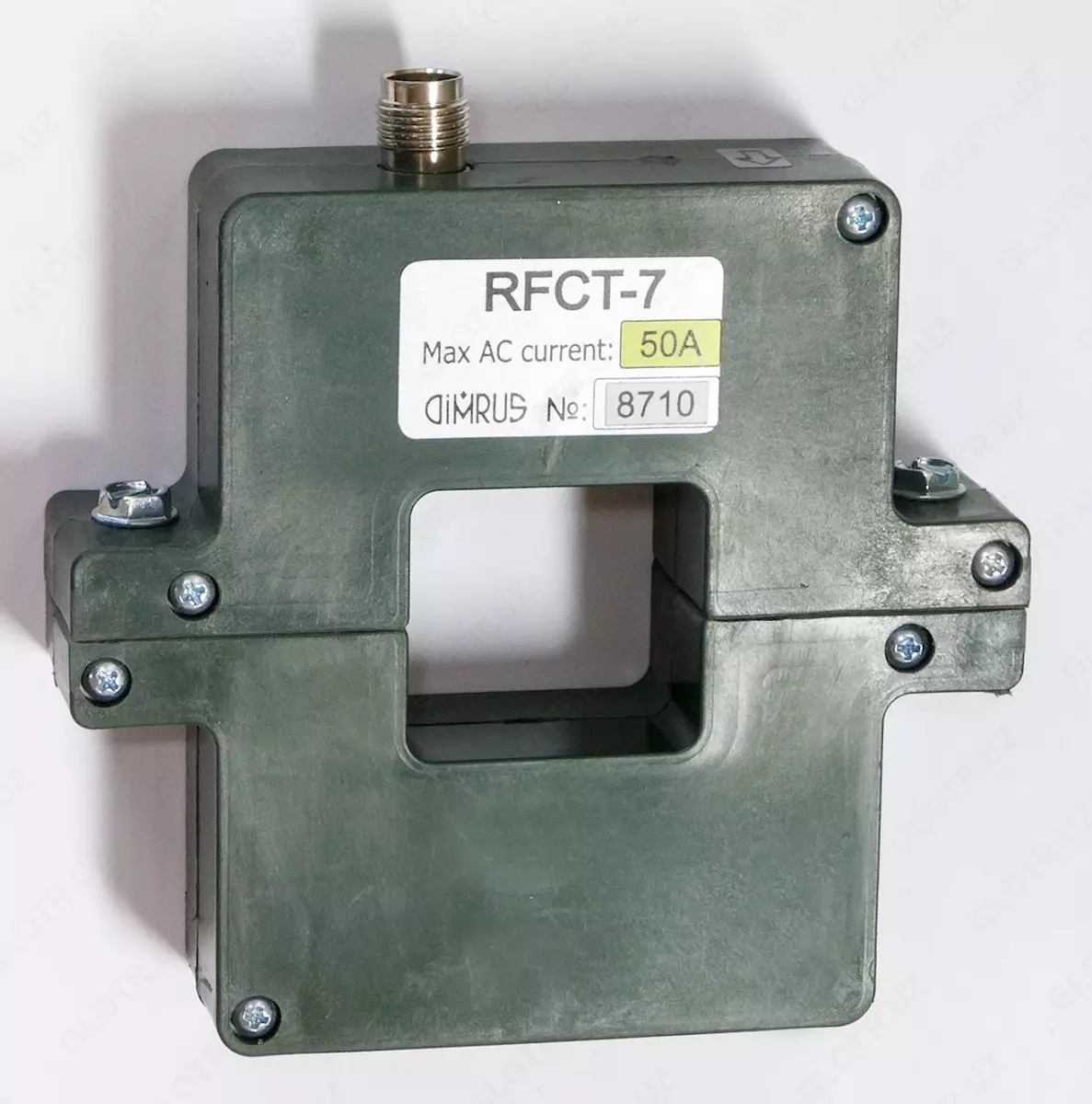

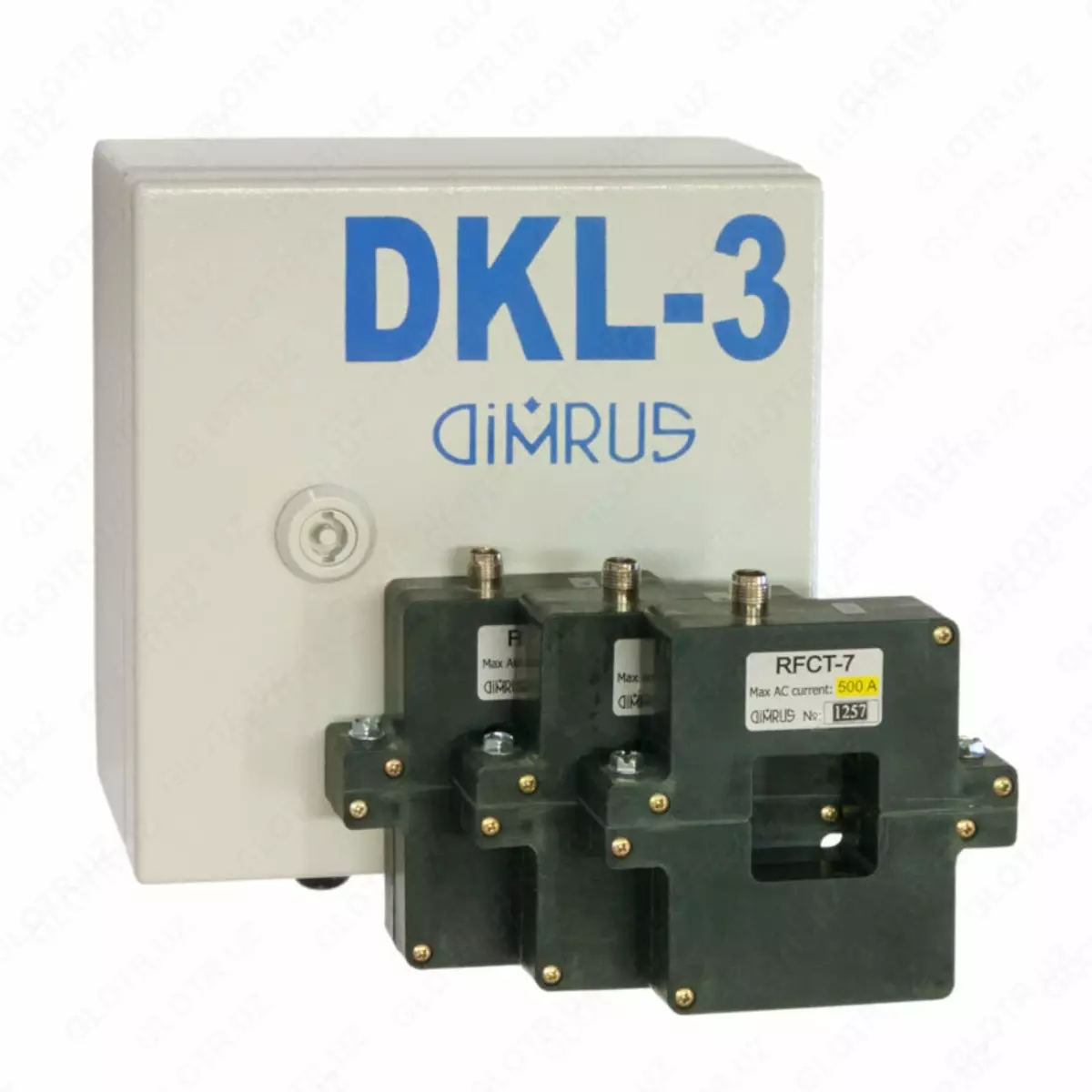

DKL-RFCT-portativ qurilma sensorlarga ulanadigan birlamchi sensorlar va kommutatsiya qutisi to'plami. Rfct-7 datchiklari (va eng kuchli kabel liniyalari uchun rfct-4 datchiklari ishlatiladi) kabel ekranining topraklama o'tkazgichiga yoki ulagich ulagichiga o'rnatiladi. Datchiklardan kabellar kommutatsiya kartasiga ulanish qutisiga chiqariladi. Har qanday o'lchash moslamasi ushbu taxtaning ulagichlariga tezda ulanishi mumkin;

DIM-Loc-bu muftalar va kabellarni izolyatsiyalashda qisman zaryadsizlanishni ro'yxatdan o'tkazish va tahlil qilish uchun ko'chma qurilma. Ushbu ixcham qurilma yordamida izolyatsiyadagi qisman zaryadsizlanishlar o'lchanadi. O'lchov uchta chastota diapazonidan birida amalga oshirilishi mumkin – akustik, yuqori chastotali va Ultra yuqori chastotali. Bu muftalar va eng yuqori voltli kabelning holatini ishonchli boshqarish imkonini beradi;

iNVA-shaxsiy kompyuterdagi ma'lumotlar bazasi va ekspert monitoring dasturi, kabel liniyalarining holatini chuqur diagnostika qilish va kabel liniyalarining mumkin bo'lgan ishlash muddatini bashorat qilish.

Dim-Loc qurilmasi bilan qo'shimcha variantlar sifatida boshqa har qanday qisman razryadli sensorlar, masalan, masofadan turib akustik sensor, yuqori chastotali tokli chigirtkalar, turli antennalar va boshqalar yetkazib berilishi mumkin.

Dim-Loc qurilmasi yordamida kabel liniyalarida qisman zaryadsizlanishni o'lchash:

Dim-Loc asbobi yuqori voltli kabel liniyalarining holatini kuzatishda iloji boricha samarali bo'lgan qisman zaryadsizlanishni o'lchash uchun universal asbobdir.

SPE izolyatsiyasi bilan kabel liniyalarining izolyatsiya holatini kuzatishda qisman zaryadsizlanishlar keng chastota diapazonida - MGts dan Gigagertsgacha qayd etilishi kerak. Bu kabel liniyalari va ulagich muftalarining izolyatsiya holatini har tomonlama tashxislash uchun zarur shartdir.

SPE izolyatsiyasida yuzaga keladigan CR impulslari birinchi bosqichda juda yuqori chastotali. Kabel liniyasi bo'ylab harakatlanayotganda ular shaklini o'zgartiradilar, amplituda kamayadi va davomiyligi kengayadi.

Agar impuls sensor yonidagi debriyajda paydo bo'lsa, uning chastotasi juda yuqori bo'ladi, bu yuzlab MGts ga teng. Shuning uchun muftalardagi razryadlar UHF diapazonida qayd etiladi. Agar impuls sensordan sezilarli masofada paydo bo'lsa, unda uning chastotasi "faqat" yuzlab kHz bo'lishi mumkin. Kabel liniyasi qanchalik uzun bo'lsa, unda qisman zaryadsizlanishning past chastotali impulslari qayd etilishi mumkin. Shuning uchun kabelning izolyatsiyasini nazorat qilish uchun HF chastota diapazonida ishlaydigan sensorlar ishlatiladi.

Dim-Loc asbobida HF yoki UHF sensorlari ishlatiladi, bu tadqiqot maqsadiga bog'liq. Ekranlarning topraklama tasmalaridagi HF diapazonli sensorlar (RFCT) statsionar ravishda o'rnatiladi. UHF chastota diapazoni sensorlari keng polosali elektromagnit antennalar bo'lib, kabel liniyalari izolyatsiyasida qisman zaryadsizlanishni masofadan qayd etish uchun ishlatiladi.

Oxirgi va ulagich muftalaridagi qisman razryadlarni akustik chastota diapazonidagi sensorlar yordamida ham kuzatish mumkin - 100 kHz gacha, ular kontakt va kontaktsiz bo'lishi mumkin. Ikkala turdagi sensorlar dim-Loc qurilmasini etkazib berishning bir qismi bo'lishi mumkin.
