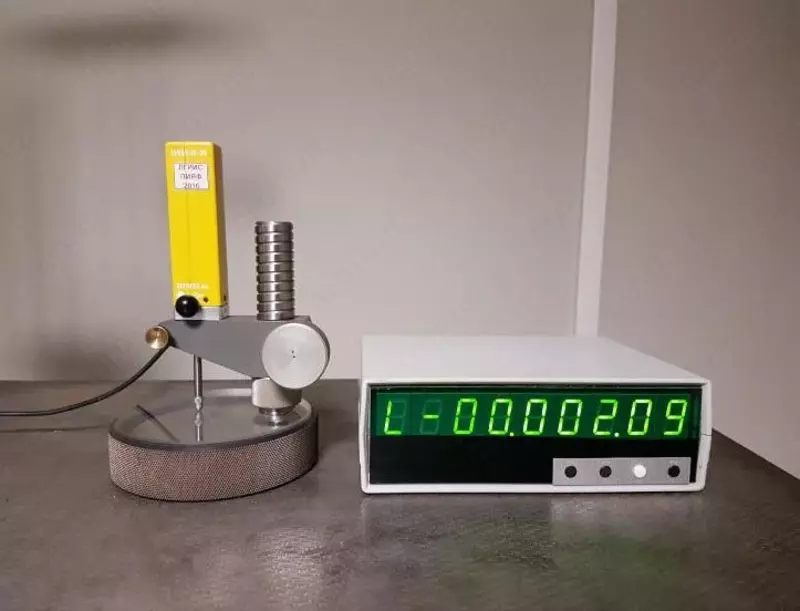

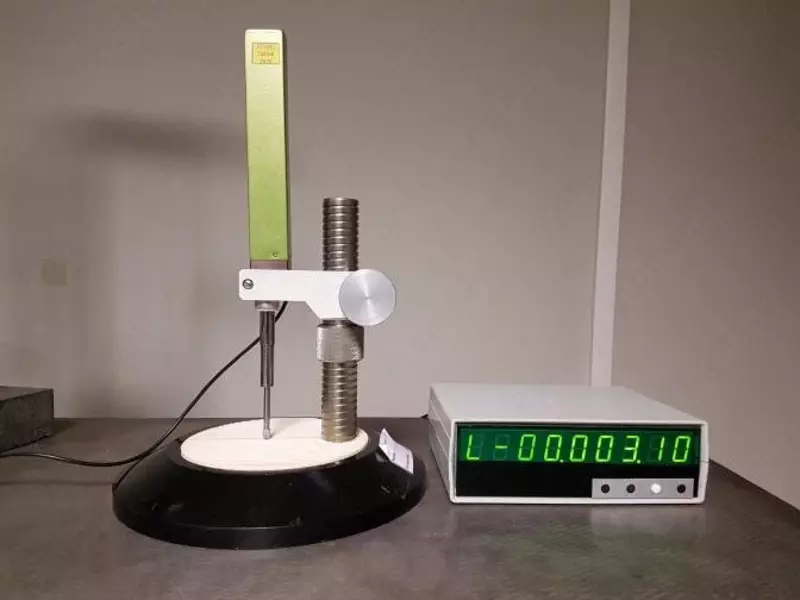

Длиномеры голографические ДГ-30, ДГ-100, ДГ-200

Maqsad

Golografik uzunlik o'lchagichlari DG-30, DG-100, DG-200 (keyingi o'rinlarda uzunlik o'lchagichlar deb yuritiladi) uzunlikni aniq o'lchash uchun mo'ljallangan.

Tavsif

Uzunlik o'lchagichlarning ishlash printsipi yorug'lik aralashuvi fenomeniga asoslanadi.

Uzunlik o'lchagichlari gologramma o'lchash elementiga ega bo'lgan kichik o'lchamli chiziqli joy almashish transduserlari bo'lib, uzunlikni aniq o'lchash uchun mo'ljallangan.

При работе длиномеров используется коллимированный световой поток лазерного диода, падающий на измерительную и референтную голографические решетки. В результате интерференции двух пучков света, дифрагировавших на этих решетках, образуются интерференционные полосы, интенсивность которых меняется синхронно с перемещением измерительной решетки. Фотоприемники преобразуют интерференционные полосы в синусоидальные электрические сигналы с пространственным периодом, соответствующим шагу измерительной решетки. Полученные сигналы анализируются и обрабатываются в электронном блоке.

Информация о значении измеренной величины отображается в цифровом виде на экране электронного блока и (или) экране дисплее персонального компьютера.

Длиномер состоит из измерительной головки со сменными наконечниками различной конфигурации, стойки с кронштейном и электронного блока, имеющего выход на персональный компьютер. Столик стойки может быть выполнен из диабаза, стекла или керамики согласно требованиям заказчика.

Длиномеры выпускают в трех модификациях, отличающихся диапазоном измерений.

Пломбирование осуществляется путем нанесения на крепежные элементы краски.
