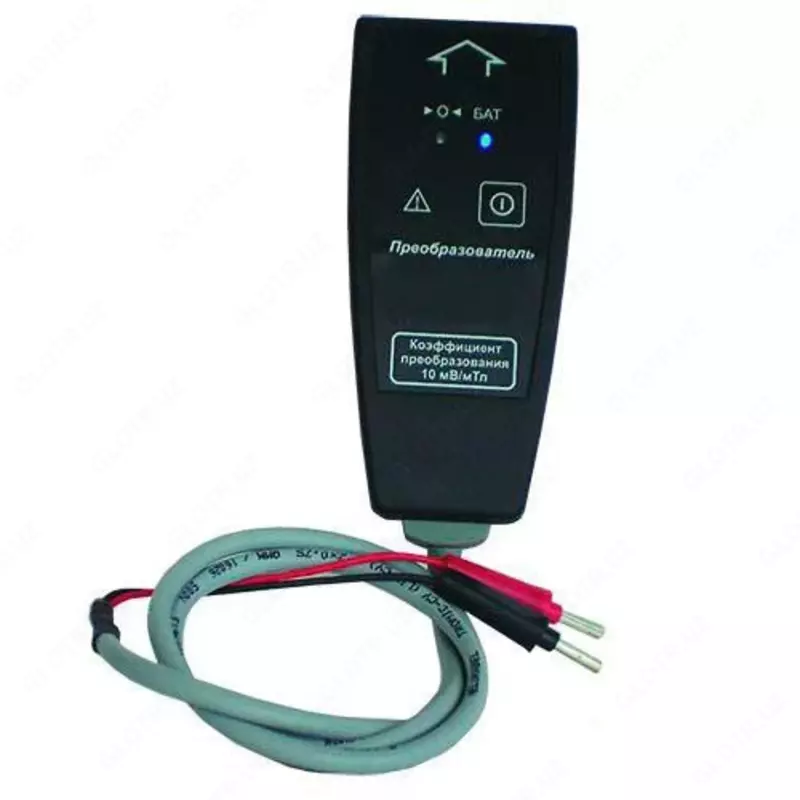

ДМ — преобразователь

Buyurtma asosida Kod: P-0892675

Narx so'rov asosida

Narxni bilish

Aloqa

Xabar yuborish

Tavsifi

Назначение преобразователя ДМ:
Преобразователь ДМ предназначен для измерения магнитной индукции постоянного магнитного поля.

Описание преобразователя ДМ:

Принцип действия ДМ основан на принципе измерения индукции магнитного поля с помощью датчика на эффекте Холла. Преобразователь содержит масштабирующий усилитель с аналоговой схемой коррекции начального смещения. Управление ДМ осуществляется микроконтроллером.

Датчик магнитного поля размещен внутри защитного алюминиевого (немагнитного) колпачка в верхней части корпуса преобразователя. Снаружи колпачок имеет металлическую контактную поверхность в виде диска диаметром 16 мм. Чувствительный элемент расположен в середине диска на глубине около 1,7 мм. Его эффективный размер около 2 мм (в диаметре). Направление наибольшей чувствительности – перпендикулярно плоскости контактной поверхности. Питание ДМ производится от литиевого аккумулятора с встроенным контроллером заряда.

ДМ используется с мультиметрами В7-63/1 и В7-63/2, может применяться с любым вольтметром постоянного тока (мультиметром) с пределом измерения не менее ±1 В, значением относительной погрешности измерения не более ±1 % и входным сопротивлением более 1 кОм (ток нагрузки не более 1 мА).

Программное обеспечение отсутствует.

Технические характеристики преобразователя ДМ:

Параметр	Значение
Диапазон показаний магнитной индукции, мТл	от 0 до ± 100
Диапазон измерений магнитной индукции, мТл	от ± 0,1 до ± 50
Пределы допускаемого значения абсолютной погрешности измерения магнитной индукции, мТл	± (0,1 ?Визм + 0,02) ( где Визм - измеренное значение, мТл)
Номинальный коэффициент преобразования K, мВ/мТл	10
Выходной ток, мА, не более	1
Питание	3,4-4,2 В, 8 мА (литиевый аккумулятор 750 мА/ч)
Суммарное время работы от одной зарядки аккумулятора, ч, не менее	72
Габаритные размеры корпуса (ВхШхТ), мм, не более	142 × 63 × 35
Длина кабеля, мм, не менее	800
Масса, кг, не более	0,35
Средняя наработка на отказ, ч	15000
Рабочая температура окружающего воздуха, °C	от -30 до +50
Рабочее атмосферное давление, кПа	100 ± 4
Рабочая относительная влажность воздуха, %	до 90
Рабочее напряжение питания, В	230 ± 23
Рабочая частота, Гц	50 ± 1
