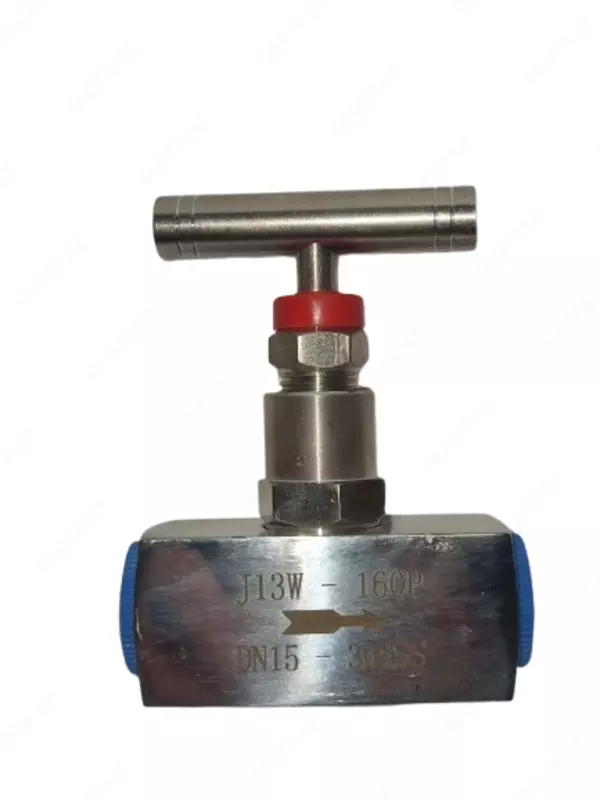

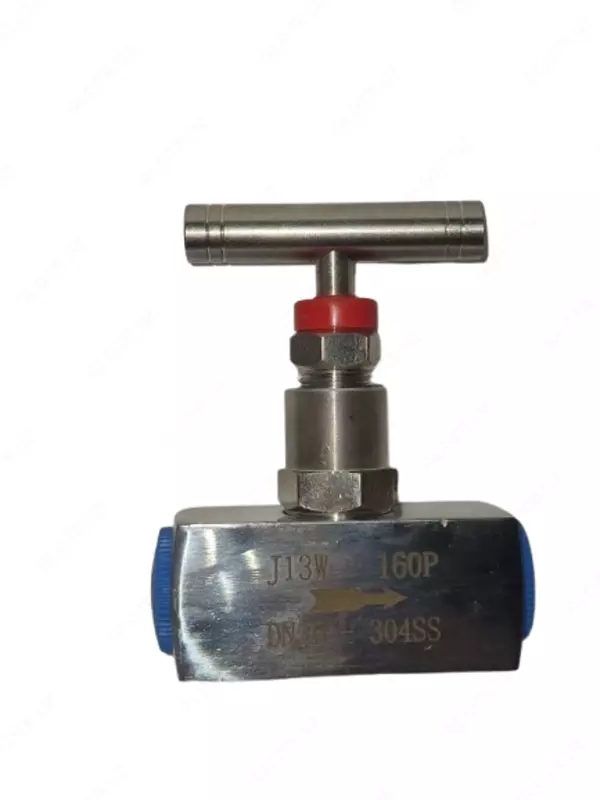

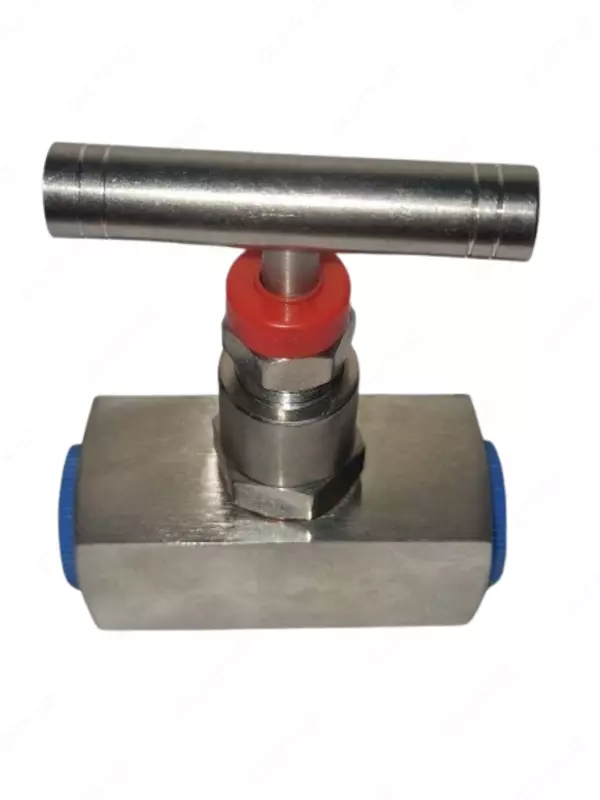

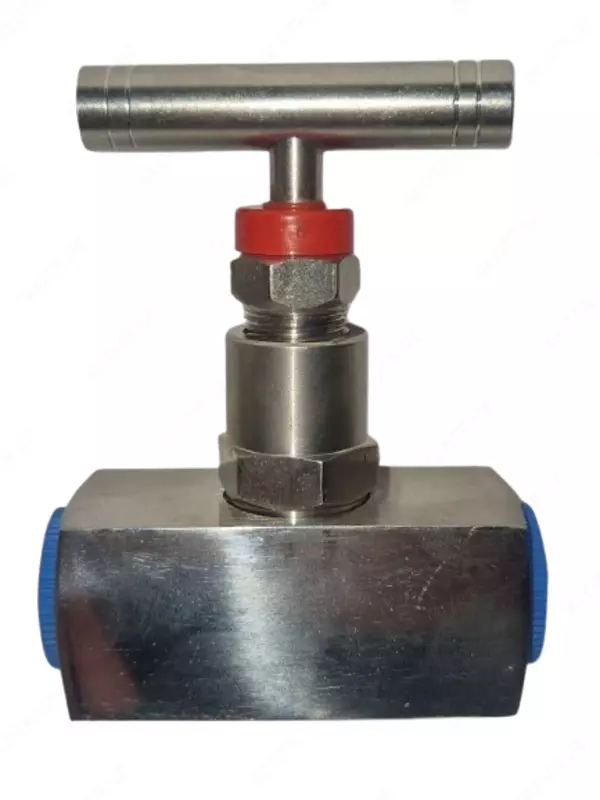

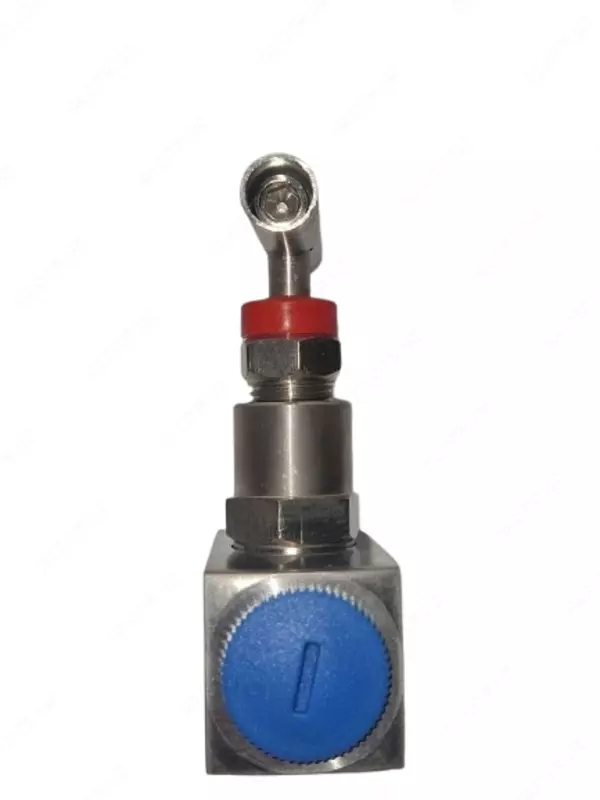

DN15 160P gaz klapani

J13W-160P-DN15 modelidagi ignali klapan — yuqori ishonchlilikka ega bo‘lgan yopuvchi-rostlovchi klapan bo‘lib, agressiv va noagressiv muhitlar (gaz, moy, suv) oqimini aniq boshqarish hamda to‘liq yopish uchun mo‘ljallangan. Klapan 80 MPa / 800 bar gacha bo‘lgan yuqori bosim sharoitida ishlashga moslangan.

Uning asosiy xususiyati — konussimon igna (shtok) bo‘lib, u o‘rindiqqa silliq kiradi va oqimni juda aniq dozada rostlash imkonini beradi. Oddiy sharli kranlardan farqli o‘laroq, ignali klapan faqat «ochiq / yopiq» rejim bilan cheklanmaydi, balki oqimni nozik sozlash imkonini beradi.

Asosiy afzalliklari va qo‘llanilish sohalari:

Yuqori bosim ostida ishonchli ishlash
Konstruktsiyasi va materiallari 100 bar dan yuqori bosimlarda ishlashga mo‘ljallangan bo‘lib, klapan quyidagi tizimlar uchun juda mos:

• stanoklar va presslarning gidravlik tizimlari;

• yuqori bosimli pnevmatik tizimlar;

• sinov va bosim bilan tekshirish (opressovka) stendlari;

• yoqilg‘i, moy va boshqa texnik suyuqliklarni uzatish tizimlari.

Aniq rostlash imkoniyati
Ignali mexanizm oqim kesimini silliq va aniq o‘zgartirishni ta’minlaydi, bu laboratoriya uskunalari, KIP va avtomatika tizimlari hamda texnologik liniyalar uchun juda muhim.

Korroziyaga chidamlilik
Klapan zanglamaydigan po‘latdan tayyorlangan bo‘lib, suv, moy, bug‘ va ko‘plab noagressiv gazlar bilan ishlaganda uzoq xizmat muddatini ta’minlaydi.

Ixchamlik va mustahkamlik
Soxta (kovka) korpus kichik o‘lchamlarda yuqori mexanik mustahkamlikni ta’minlaydi.

Ta’mirlash imkoniyati
Konstruktsiya ko‘pincha klapanni quvurdan yechmasdan turib, muhrlovchi elementlarni almashtirishga imkon beradi.

Ishlash prinsipi va konstruktsion xususiyatlari:

Klapan o‘tkazuvchi ventil turiga mansub bo‘lib, ikkala tomonida ichki rezbaga ega («ona–ona»). Yopilish germetikligi «igna–o‘rindiq» konussimon jufti va yumshoq PTFE muhr yordamida ta’minlanadi.
Yopilish vaqtida igna oqimni asta-sekin to‘sadi, bu esa gidravlik zarbalarni oldini oladi.
