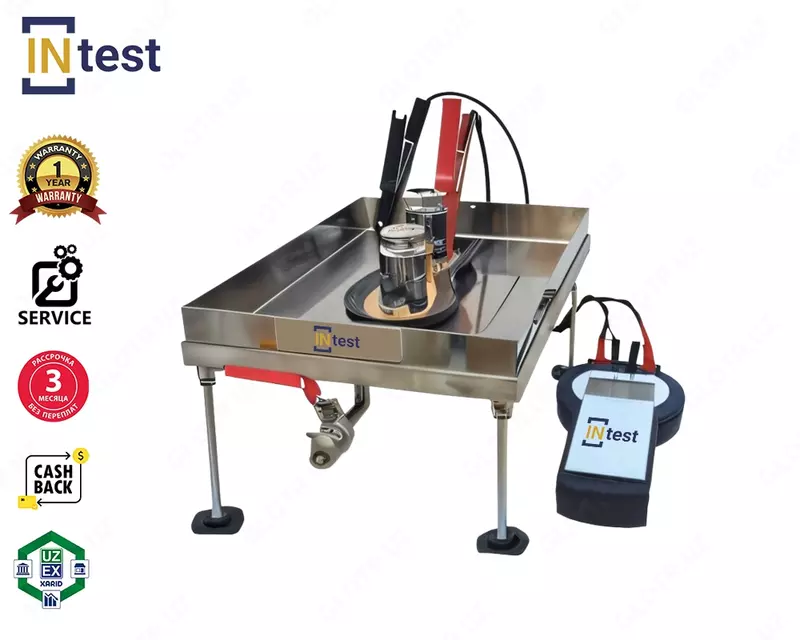

Doimiy tokka elektr qarshiligini aniqlash uchun qurilma

Ushbu qurilma GOST 12.4.172-2014 5.3.2-bandiga muvofiq elektr o‘tkazuvchan poyabzalning doimiy tokka elektr qarshiligini hamda GOST 12.4.276-2014 9.7-bandiga muvofiq tok o‘tkazuvchi tagcharmning elektr qarshiligini aniqlash uchun mo‘ljallangan.
Elektr o‘tkazuvchan poyabzal — bu elektr o‘tkazuvchan matodan tayyorlangan oraliq qavatga ega bo‘lgan va elektr o‘tkazuvchan matodan ishlab chiqarilgan komplektning boshqa qismlari bilan elektr jihatdan ulangan poyabzal bo‘lib, u inson oyoqlarini elektr maydonining zararli ta’siri va unga bog‘liq omillardan himoya qilishni ta’minlaydi.
Tok o‘tkazuvchi tagcharm — bu maxsus texnologiya asosida ishlab chiqarilgan, elektr o‘tkazuvchanlik xususiyatiga ega bo‘lgan maxsus poyabzal tagcharmidir.

Vannaning gabarit o‘lchamlari, mm
505 × 305 × 48

Elektrodlar materiali
Mis

Mis elektrodlar qalinligi, mm
0,5

Vanna tagligi gabarit o‘lchamlari, mm
510 × 310 × 140

Og‘irligi, ko‘pi bilan
10 kg

Mikroommmetrning texnik xususiyatlari

Qarshilikni o‘lchash

O‘lchash diapazoni
1 mkOm … 1000 Om

Nisbiy xatolik
± 0,5 %

Sinov toki qiymati:

– Avtomatik rejim
1 mA … 5 A

– Qo‘lda rejim
1 mA, 5 mA, 50 mA, 0,5 A, 5 A

Faol qarshilikni o‘lchash vaqti:

– Avtomatik rejim
6 soniyadan oshmaydi

– Qo‘lda rejim
2 soniyadan oshmaydi

Umumiy parametrlar

Og‘irligi
900 g

Gabarit o‘lchamlari
250 × 140 × 65 mm

Harorat diapazoni
–20 °C … +45 °C

Nisbiy namlik
0,8

Quvvat manbai
Akkumulyatorlar (1,2 V × 4 dona, HR-3U turi / 1,2 V × 6 dona, S-HR turi)
