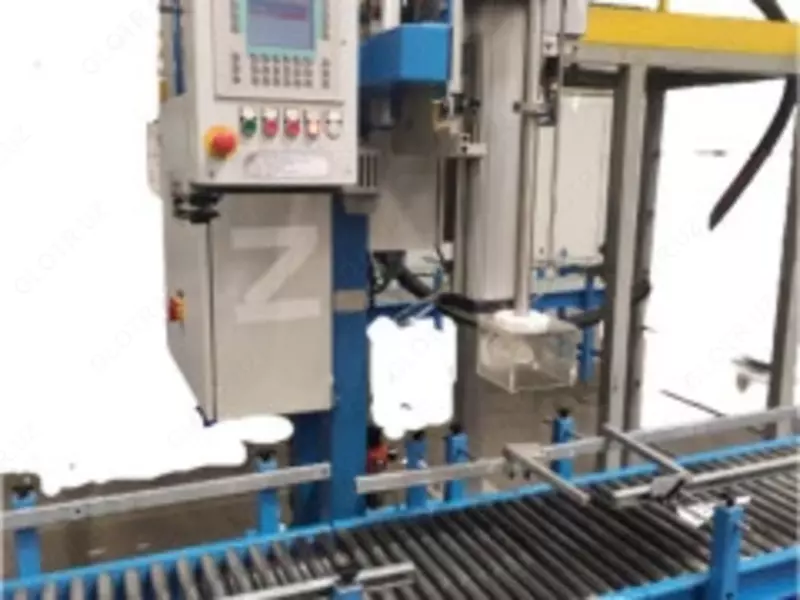

Дозатор весовой автоматический дискретного действия S-DOS-F/BL/600/400

Назначение

Дозатор весовой автоматический дискретного действия S-DOS-F/BL/600/400 (далее — средство измерений) предназначены для измерений массы (дозирования жидких нефтепродуктов).

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи.

Терминология и обозначения метрологических характеристик приведены в соответствии с ГОСТ 8.610-2012.

Средство измерений представляет собой автоматический весовой дозатор дискретного действия для дозирования жидких нефтепродуктов, конструктивно состоит из основных частей, указанных далее.

Узел взвешивания представляет собой весы неавтоматического действия, включает в

себя:

-    грузоприемное устройство (далее - ГПУ) в виде платформы, опирающейся на четыре тензорезисторных весоизмерительных датчика (далее - датчики);

-    устройство обработки аналоговых данных (далее — УОАД) Bizerba D-72301, изготовитель «Bizerba SE & Co. KG», Германия, осуществляющий аналого-цифровое преобразование сигналов датчиков, их обработку и определение измеренного значения массы, управление процессом автоматического дозирования, в том числе устройствами регулирования скорости подачи материала, а также периферийными устройствами;

-    контроллер программируемый логический (далее — ПЛК) SIMATIC S7-300, выполняющий функции контроля и управления процессом автоматического дозирования с панелью оператора SIMATIC HMI, оснащенной сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений и дублирующее показания измерений УОАД;

-    питатель: разливочная машина с выдвижным штоком, оборудованным регулировочной и запорной арматурой.

ГПУ, УОАД и ПЛК составляют узел взвешивания, предоставляющий измерительную информацию о массе.

Узел взвешивания встроен в автоматическую линию розлива, которая включает в

себя:

-    входной роликовый конвейер;

-    электропневматическое устройство подачи канистр с входного конвейера одновременно на два грузоприемных устройства, а также их подачи на выходной конвейер после завершения выдачи доз;

-    выходной конвейер, оснащенный устройством закупоривания канистр. Электронные приборы узлов взвешивания, а также устройства электрического

питания и коммутации помещены в коммутационный шкаф. Показывающие устройства (сенсорный дисплей для отображения результатов взвешивания) органы управления средством измерений размещены на стенке коммутационного шкафа.

К средствам измерений данного типа относится дозатор весовой автоматический дискретного действия S-DOS-F/BL/600/400 с заводским номером 10869481.

Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, крепится на переднюю часть коммутационного шкафа и содержит следующие основные данные:

-    торговая марка изготовителя или его полное наименование;

-    обозначение типа;

-    заводской (серийный) номер (в виде цифрового обозначения, состоящего из арабских цифр);

-    дата изготовления (месяц-год);

-    диапазон температур;

-    напряжение питания (весоизмерительного прибора, устройств управления);

-    номинальная максимальная доза;

-    номинальная минимальная доза;

-    максимальная нагрузка;

-    минимальная нагрузка;

-    цена деления шкалы;

-    диапазон выборки массы тары.

Схема пломбировки для защиты от несанкционированного доступа представлены на рисунке 2.

Пломбировка разрушаемой наклейкой или свинцовой пломбой    препятствует

демонтажу электрических соединений сигнальных кабелей датчиков, а также ограничивает доступ к разъему    регулировки

средства измерений

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее — ПО) средства измерений имеет метрологически значимую и метрологически незначимую (функциональную) части.

Метрологически значимая часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве УОАД.

Для защиты от несанкционированного доступа к метрологически значимой части ПО используется ограничение доступа с помощью пароля. Кроме того, изменение ПО без применения специализированных средств изготовителя невозможно.

Функциональная часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве ПЛК.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения функционального ПО без применения специализированного оборудования изготовителя, а также без изменения его идентификационных данных.

Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации используется разграничение прав доступа к параметрам регулировки и настройки с использованием пароля.

Изменение ПО через интерфейс пользователя невозможно.
