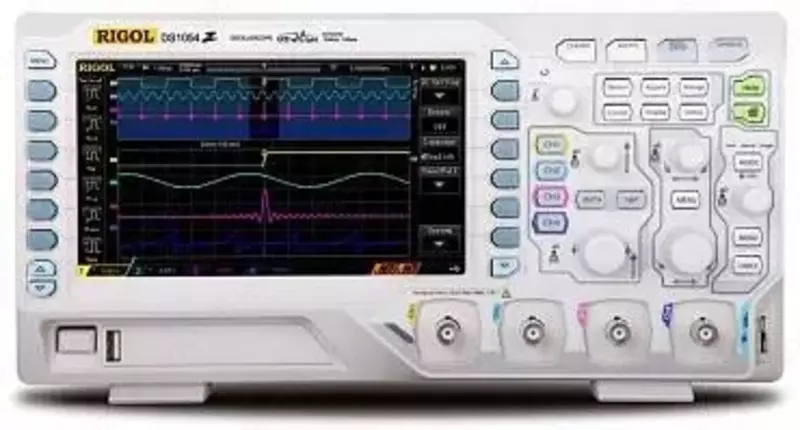

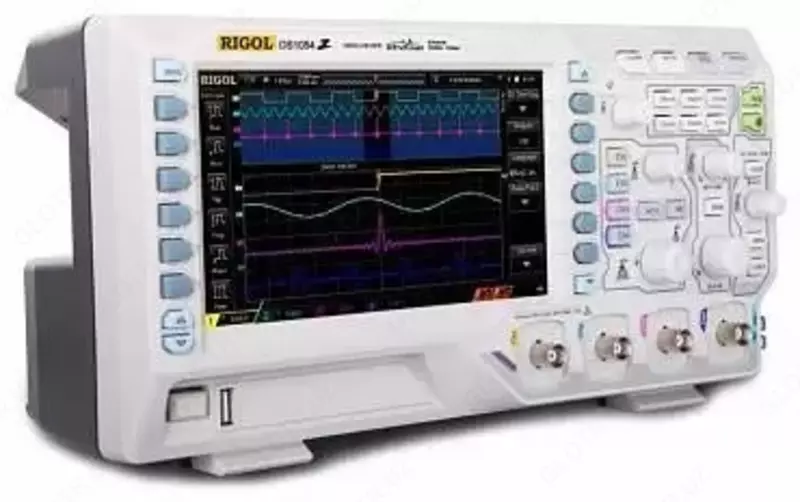

DS1054Z - raqamli osiloskop

DS1054Z texnik xususiyatlari
Xarakterli ma'no
Tarmoqli kengligi 50 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 4
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori 4 ns
O'rtacha (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 ta namunalar)
Yuqori aniqlik 12 bit
Maks. namuna olish (real vaqt)
1 GS/s (500 MSa/s - 2 kanal, 250 MSa/s - 4 kanal)
Kirish Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi
1 MŌ±1% || 15 pF ±3 pF
Zond susaytirishini hisobga olish
1-2-5 bosqichlarida 0,01x-1000x
Maksimal kirish kuchlanishi
300 Vrms CAT I, 100 Vrms CAT II
Vaqtinchalik haddan tashqari kuchlanish 1000 Vp-p
Tarmoqli kengligi chegarasi
20 MGts, to'liq diapazon
Variantlar
gorizontal tizim To'lqin shaklini olish tezligi
30000 os/sek
Interpolatsiya
(sin x)/x
Yozib olish chuqurligi
Yagona kanal: Avtomatik, 12K, 120K, 1,2M, 12M va 24M
Ikkita kanal: Avtomatik, 6K, 60K, 600K, 6M va 12M
To'rtta kanal: Avtomatik, 3K, 30K, 300K, 3M va 6M
Tozalash omili
5 ns/div ~ 50 s/div, 1~2~5 qadamlarda
Vaqt bazasi xatosi ≤±25 ppm
Ishga tushirishdan oldingi maksimal kechikish: ≥ 1 ekran kengligi
Post-trigger: 1 s....100000 s
Tartiblar
Y-T, X-Y, magnitafon, kechikish
Vertikal tizim parametrlari Vertikal o'lchamlari
8 bit
Vertikal og'ish 1 mV / div ~ 10 V / div
Ofset diapazoni ±2V (1mV/div ~ 499mV/div),
±100V (500mV/div ~ 10V/div)
Analog davriy signal DC ~ 50 MGts uchun tarmoqli kengligi
Bitta signal DC ~ 50 MGts uchun tarmoqli kengligi
Past chastota chegarasi ≤5Hz (BNC kirishida)
Ko'tarilish vaqti ≤7 ns (odatiy)
Qabul qilish aniqligi <10 mV: ±4% FS
≥10mV: ±3% FS
Ofset xatosi
±0,1 div ±2 mV ±1% ofset
Kanallar orasidagi izolyatsiya
≥40 dB
Kursor o'lchovlari
qo'lda (DEV, DET, 1/DT), kuzatish, avtomatik
Avtomatik eng yuqori qiymat, eng yuqori qiymat, pastki qiymat, amplituda, o'rtacha, o'rtacha kvadrat ildiz, oshib ketish, oldindan tortish, maydon, davr maydoni, chastota, davr, ko'tarilish vaqti, pasayish vaqti, musbat puls kengligi, manfiy puls kengligi, musbat ish aylanishi, manfiy Ish aylanishi, kechikish A→B↑, kechikish A→B↓, faza A→B↑ ,Faza A→B↓
Displey
Bir vaqtning o'zida 5 ta o'lchov
Statistika
O'rtacha, maksimal, minimal, og'ish, o'lchovlar soni
Chastotani o'lchagich
o'rnatilgan, 6 ta raqam
A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs matematik amallar
FFT oynalari
To'rtburchak, Xanning, Blekman, Xemming, tekis tepa, uchburchak
FFT oynasi uchun masshtab
dB/dBm, Vrms
Dekodlash uchun avtobuslar soni
2
Dekodlash
Parallel, RS-232/UART, I²C, SPI
Boshlash tizimi
Xususiyatlarning ma'nosi
Trigger darajasi diapazoni Ekran markazidan ichki ±5 bo'linish
Ishga tushirish rejimi
Avtomatik, oddiy, bitta
Filtrlash Yuqori o'tkazuvchanlikni kesish (75 kHz), past o'tish filtri (75 kHz)
Trigger darajasini qulflash 16ns~10s
Trigger sezuvchanligi
1 div (<5 mV); 0,3 div (>5 mV)
Oldindan yugurish
ko'tarilish, tushish, ko'tarilish va tushish
Impuls kengligi bo'yicha trigger sharti musbat impuls qutbliligi: >, <, =
manfiy impuls polaritesi: >, <, =
Sozlash diapazoni 8 ns ~ 10 s
Ishga tushirish
(01.01.19 dan boshlab standart)
ishga tushirish holati ijobiy yoki salbiy qutblanish: >, <, diapazonda <>
sozlash diapazoni 8 ns ~ 4 s
Deraza bo'ylab yugurish
(01.01.19 dan boshlab standart)
Old ko'tarilish, tushish, ko'tarilish va tushish
Boshlang'ich pozitsiyasi Kirish, chiqish, vaqt
Oyna kengligi (vaqt) 8 ns ~ 4 s
N chetida tetik
(01.01.19 dan boshlab standart)
Old turi ko'tarilish, tushish
Vaqt 16 ns ~ 10 s
Old raqam 1 ~ 65535
Burilish tezligi (qiyalik)
Signal tezligi musbat yoki manfiy qutblanish: >, <, diapazonda <>
Trigger holati 8ns~10s
Video trigger
NTSC, PAL va SECAM tizimi
Standart 480P, 576P HDTV
Shablon bo'yicha ishga tushirish
Shablonni o'rnatish
H, L, X, ko'tarilgan chekka, tushadigan chekka
Kechiktirilganda ishga tushirish
(01.01.19 dan boshlab standart)
Oldindan ko'tarilish, tushish
Kechikish sharti >, <, interval ichida<>, intervaldan tashqarida ><
Kechikish davomiyligi 8ns ~ 10s
Vaqt o'tgandan keyin ishga tushirish (TimeOut)
(01.01.19 dan boshlab standart)
Old ko'tarilish, tushish, ko'tarilish va tushish
Vaqtni sozlash 16ns ~ 10s
Hodisa davomiyligi bo'yicha tetiklash
H, L, X sozlamalari
Trigger sharti >, <, <> oraliq ichida
Davomiyligi 8 ns ~ 10 s
Ishga tushirishni sozlash / ushlab turish

Oldindan ko'tarilish, tushish
O'rnatish H, L
O'rnatish vaqti 8ns ~ 1s
Tutish vaqti 8ns~1s
RS-232/UART tetik
(01.01.19 dan boshlab standart)
Polarit musbat, teskari
Trigger holati Boshlash, xato, tekshirish xatosi, ma'lumotlar
Tezlik 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, Foydalanuvchi
Bit chuqurligi 5 bit, 6 bit, 7 bit, 8 bit
I²C boshlanishi
(01.01.19 dan boshlab standart)
Trigger holati Boshlash, Qayta ishga tushirish, To'xtatish, Yo'qolgan Ack, Manzil, Ma'lumotlar, A&D
Manzil kengligi 7 bit, 8 bit, 10 bit
0x0 dan 0x7F gacha, 0x0 dan 0xFF gacha, 0x0 dan 0x3FF gacha
Uzunligi 1 ~ 5 bayt
SPI ishga tushirildi
(01.01.19 dan boshlab standart)
Vaqt tugashi sharti
16ns ~ 10ns qiymatini ushlab turing
Bit hajmi 4 bit ~ 32 bit
H, L, X sozlamalari
Asosiy texnik xususiyatlar
Displey
Displey turi 7" diagonali, LCD, TFT matritsasi
Displey o'lchamlari 800 (gorizontal) × 480
