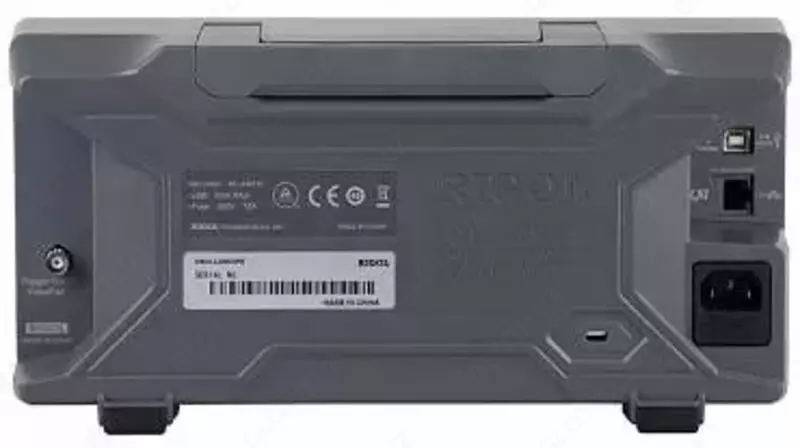

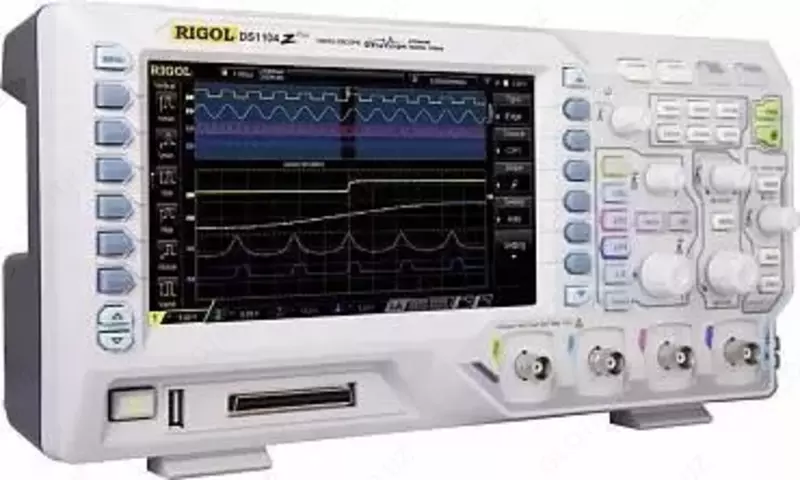

DS1074Z Plus - Raqamli osiloskop

DS1074Z Plus texnik xususiyatlari
Osiloskop
Xarakterli ma'no
Tarmoqli kengligi 70 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 4 analog + 16 raqamli (ixtiyoriy)
Aniqlanadigan pulsning minimal davomiyligi
Raqamli kanallar (ixtiyoriy): 10 ns
Ro'yxatdan o'tish rejimi Oddiy
Peak detektori 4 ns (analog kanallar), 4 ns (raqamli kanallar - variant)
O'rtacha (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 ta namunalar)
Yuqori aniqlik 12 bit
Maks. namuna olish (real vaqt)
Analog kanallar:
1 GS/s (500 MSa/s - 2 kanal, 250 MSa/s - 4 kanal)

Raqamli kanallar (ixtiyoriy):
1 GS/s (8 kanal), 500 MSa/s (16 kanal)
Kirish Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi
Analog kanallar:
1 MŌ±1% || 15 pF ±3 pF

Raqamli kanallar (ixtiyoriy):
100 kŌ±1% || 8 pF ±3 pF
Zond susaytirishini hisobga olish
1-2-5 bosqichlarida 0,01x-1000x
Maksimal kirish kuchlanishi
Analog kanallar:
300 Vrms CAT I, 100 Vrms CAT II
Vaqtinchalik haddan tashqari kuchlanish 1000 Vp-p

Raqamli kanallar (ixtiyoriy):
40 Vrms CAT I
Vaqtinchalik haddan tashqari kuchlanish 800 Vp-p
Tarmoqli kengligi chegarasi
20 MGts, to'liq diapazon
Variantlar
gorizontal tizim To'lqin shaklini olish tezligi
30000 os/sek
Interpolatsiya
(sin x)/x
Yozib olish chuqurligi Analog kanallar:
Yagona kanal: Avtomatik, 12K, 120K, 1,2M, 12M va 24M
Ikkita kanal: Avtomatik, 6K, 60K, 600K, 6M va 12M
To'rtta kanal: Avtomatik, 3K, 30K, 300K, 3M va 6M
Raqamli kanallar (ixtiyoriy):
24M (8 kanal) / 12M (16 kanal)
Tozalash omili
5 ns/div ~ 50 s/div, 1~2~5 qadamlarda
Vaqt bazasi xatosi ≤±25 ppm
Oldindan tetiklashning maksimal kechikishi: ≥ 1/2 (Yozuv chuqurligi / Namuna olish tezligi)
Post-trigger: 1 s....500 s
Tartiblar
Y-T, X-Y, magnitafon, kechikish
Vertikal tizim parametrlari Vertikal o'lchamlari
Analog kanallar:
8 bit

Raqamli kanallar (ixtiyoriy):
1 bit
Analog kanallar
Vertikal og'ish
1 mV/div ~ 10 V/div
Ofset diapazoni ±2V (1mV/div ~ 499mV/div),
±100V (500mV/div ~ 10V/div)
Analog davriy signal DC ~ 70 MGts uchun tarmoqli kengligi
Bitta signal DC ~ 70 MGts uchun tarmoqli kengligi
Tarmoqli kengligi chegarasi 20 MGts
Past chastota chegarasi ≤5Hz (BNC kirishida)
Ko'tarilish vaqti ≤5 ns (odatiy)
Xato koeffitsienti Daromad <10 mV: ±4% FS
≥10mV: ±3% FS
Ofset xatosi
±0,1 div ±2 mV ±1% ofset
Kanallar orasidagi izolyatsiya ≥40 dB
Raqamli kanallar (MSO yangilash opsiyasi)
Eshiklar
8 ta kanalli 1 guruh, sozlanishi
Chegara darajasi
TTL (1,4 V)
5,0 V CMOS (+2,5 V); 3,3V CMOS (+1,65V)
2,5 V CMOS (+1,25 V); 1,8 V CMOS (+0,9 V)
ECL (-1,3 V)
PECL (+3,7 V)
LVDS (+1,2 V)
0 V
Foydalanuvchi uchun moslashtirilgan
Chegara oralig'i
10 mV qadamlarda ±15 V
Chegarani sozlash xatosi
±(100 mV + belgilangan qiymatdan 3%)
Maks. dinamik diapazon
±10 V + chegara qiymati
Min. kuchlanishning o'zgarishi
500 mVp-p
Vertikal ruxsat
1 bit
Kursor o'lchovlari
qo'lda (DEV, DET, 1/DT), kuzatish, avtomatik
Avtomatik eng yuqori qiymat, eng yuqori qiymat, pastki qiymat, amplituda, o'rtacha, o'rtacha kvadrat ildiz, oshib ketish, oldindan tortish, maydon, davr maydoni, chastota, davr, ko'tarilish vaqti, pasayish vaqti, musbat puls kengligi, manfiy puls kengligi, musbat ish aylanishi, manfiy Ish aylanishi, kechikish A→B↑, kechikish A→B↓, A→B↑ faza, A→B↓
Displey
Bir vaqtning o'zida 5 ta o'lchov
Statistika
O'rtacha, maksimal, minimal, og'ish, o'lchovlar soni
Chastotani o'lchagich
o'rnatilgan, 6 ta raqam
A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, filtr matematik amallar
FFT oynalari
To'rtburchak, Xanning, Blekman, Xemming, tekis tepa, uchburchak
FFT ekrani to'liq oyna, yarim oyna
FFT oynasi uchun masshtab
dB/dBm, Vrms
Past o'tkazuvchan filtr, yuqori o'tkazuvchan filtr, tarmoqli o'tkazuvchan, tishli
Dekodlash uchun avtobuslar soni
2
Dekodlash
Parallel, RS-232/UART, I²C, SPI
Boshlash tizimi
Xususiyatlarning ma'nosi
Trigger darajasi diapazoni Ekran markazidan ichki ±5 bo'linish
Ishga tushirish rejimi
Avtomatik, oddiy, bitta
Filtrlash Yuqori o'tkazuvchanlikni kesish (75 kHz), past o'tish filtri (75 kHz)
Trigger darajasini qulflash 16ns~10s
Trigger sezuvchanligi
1 div (<5 mV); 0,3 div (>5 mV)
Oldindan yugurish
ko'tarilish, tushish, ko'tarilish va tushish
Impuls kengligi bo'yicha trigger sharti musbat impuls qutbliligi: >, <, =
manfiy impuls polaritesi: >, <, =
Sozlash diapazoni 8 ns ~ 10 s
Ishga tushirish
ishga tushirish holati ijobiy yoki salbiy qutblanish: >, <, diapazonda <>
Sozlash diapazoni 8 ns ~ 10 s
Deraza bo'ylab yugurish
Old ko'tarilish, tushish, ko'tarilish va tushish
Boshlang'ich pozitsiyasi Kirish, chiqish, vaqt
Oyna kengligi (vaqt) 8 ns ~ 10 s
N chetida tetik
Old turi ko'tarilish, tushish
Vaqt 16 ns ~ 10 s
Old raqam 1 ~ 65535
Aylanish tezligi
Signal tezligi musbat yoki manfiy qutblanish: >, <, <>
Trigger holati 8ns~10s
Video trigger
NTSC, PAL va SECAM tizimi
Standart 480P, 576P HDTV
Shablon bo'yicha ishga tushirish
Shablonni o'rnatish
H, L, X, ko'tarilgan chekka, tushadigan chekka
Kechiktirilganda ishga tushirish
Oldindan ko'tarilish, tushish
Kechikish sharti >, <, <>, ><
Kechikish davomiyligi 8ns ~ 10s
Ishga tushirish p
