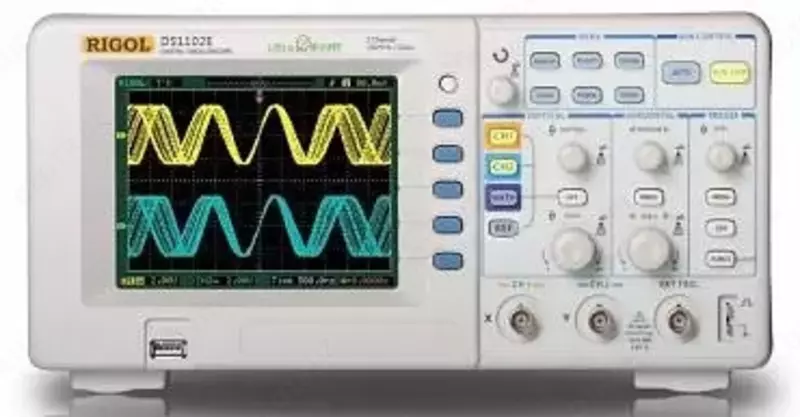

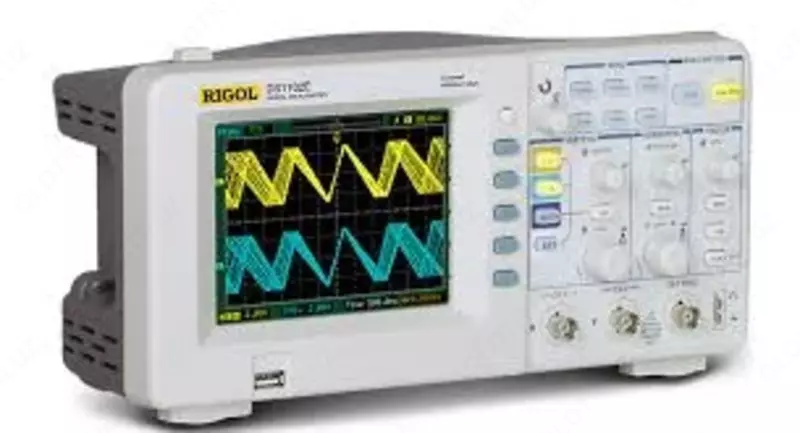

DS1102E - raqamli osiloskop

Tavsif DS1102E
DS1102E osiloskopi ixcham va engil ikki kanalli raqamli asbob bo'lib, foydalanishni osonlashtiradigan intuitiv interfeysga ega. 303 mm x 154 mm x 133 mm o'lchamdagi va atigi 2,3 kg og'irlikdagi bu osiloskop sxemani sozlash va mantiqiy signal tahlilidan tortib ta'lim va ilmiy tadqiqotlargacha bo'lgan turli xil ilovalar uchun ideal.

DS1102E yordamida foydalanuvchilar keng ko'lamli asosiy o'lchovlarni amalga oshirishlari mumkin, jumladan:

Signallarning kuchlanishi va amplitudasini o'lchash;
Vaqt xususiyatlarini baholash;
Chastotani hisoblash va signallarning fazaviy siljishini kuzatish;
Sxemaning turli qismlarida buzilishlarni tahlil qilish;
Signalning doimiy va o'zgaruvchan komponentlarini aniqlash;
Signalning tebranishini, amplitudasini, maksimal va minimal qiymatlarini, davrlarini va chastotasini o'lchash;
Ijobiy va salbiy impulslarning davomiyligini, shuningdek, ko'tarilish va pasayish tezligini baholash;
Ikkala turdagi impulslar uchun ish aylanishini hisoblash;
Pulsning kechikishini o'lchash va ko'plab oddiy va murakkab matematik operatsiyalarni bajarish;

Ushbu funksionallik DS1102E ni elektronika mutaxassislari va talabalari uchun universal vositaga aylantiradi.

DS1102E xususiyatlari.
Kanallar - 2 + tashqi tetik
Tarmoqli kengligi - 100 MGts
Haqiqiy vaqtda namuna olish tezligi - har bir kanal uchun 500 MS / s, kanallarni birlashtirganda 1 GS / s
Ekvivalent namuna olish tezligi – 25 GS/s
Xotira hajmi:
1 kanal, namuna olish tezligi 1 GS/sek. "Doimiy"/"uzoq" xotira rejimi – 16K/faol emas
1 kanal, namuna olish tezligi 500MSa/sek va undan past. "Oddiy"/"uzoq" xotira rejimi – 16K/1M
2 kanal, namuna olish tezligi 1GS/sek. "Doimiy"/"uzoq" xotira rejimi - 8K/500K
Ko'tarilish vaqti - 3,5 ns
Kirish empedansi - 1MOhm / 15pF
Vertikal og'ish koeffitsienti: 2mV/div...10V/div
Vertikal ruxsat: 8 bit
Gorizontal skanerlash vaqti – 2ns/div….50s/div
Maksimal ruxsat etilgan kirish kuchlanishi: 300V rms
XY rejimi
Kirish aloqasi: ochiq; yopiq; kirish topraklama
Tozalash rejimi: avtomatik, oddiy, bitta
Trigger rejimi: chekka tetiklangan (signalning musbat yoki salbiy chetida, ikkala chetida tetiklanadi); chiziq tanlash bilan televizor signali (NTSC, PAL, SECAM) orqali; pulsning davomiyligi bo'yicha; old tomonning qiyaligi bo'yicha; 2 ta asenkron signalni kuzatish uchun muqobil tetiklash
Kursor o'lchovlari: qo'lda (vaqt oralig'i (∆T), kuchlanish farqi (∆V), 1/∆T); kuzatish; avtomatik o'lchovlar
20 ta avtomatik o'lchovlar: cho'qqidan cho'qqigacha, amplituda, maksimal qiymat, minimal qiymat, cho'qqilik darajasi, qo'llab-quvvatlash darajasi, o'rtacha qiymat, rms qiymati, chekka oldidan oshib ketish, chetdan keyingi o'tish, davr, chastota, musbat puls kengligi, salbiy impuls kenglik, ko'tarilish vaqti, tushish vaqti, musbat puls uchun ish aylanishi, manfiy puls uchun ish aylanishi, kechikish.
Matematik funktsiyalar: qo'shish, ayirish, ko'paytirish, invert
O'rnatilgan FFT-ga asoslangan spektr analizatori funktsiyasi. Oyna turi: Xanning, Xemming, Blekmen-Xarris, to'rtburchaklar.
Interpolator Sin(x)/x
O'rtacha rejim (256 tagacha ro'yxatga olish)
Tepalik detektori
Tarmoqli kengligi chegarasi - 20 MGts
Yozuvchi: 500ms/div...50s/div
Shovqinni samarali filtrlash uchun sozlanishi tetik sezgirligi
O'rnatilgan raqamli filtrlar (past o'tkazuvchan, yuqori o'tkazuvchan, tarmoqli o'tkazuvchan, notch)
Optik izolyatsiyalangan chiqish bilan o'tish / muvaffaqiyatsiz rejim
Saqlash: 10 ta to'lqin shakllari, 10 ta sozlamalar, BMP va CSV, to'lqin shakllari va sozlamalar
O'rnatilgan chastota hisoblagichi
Avtomatik kalibrlash
Ko'p tilli foydalanuvchi interfeysi
Interfeys: USB qurilmasi/host, RS-232, P/F chiqishi (izolyatsiya qilingan)
Displey - rangli 5,7 dyuymli TFT displey (ravshanligi 320x234)
Quvvat: 100-240V, 50Hz
Ultra ixcham
Olchamlari, mm: 303x154x133
Og'irligi: 2,3 kg
