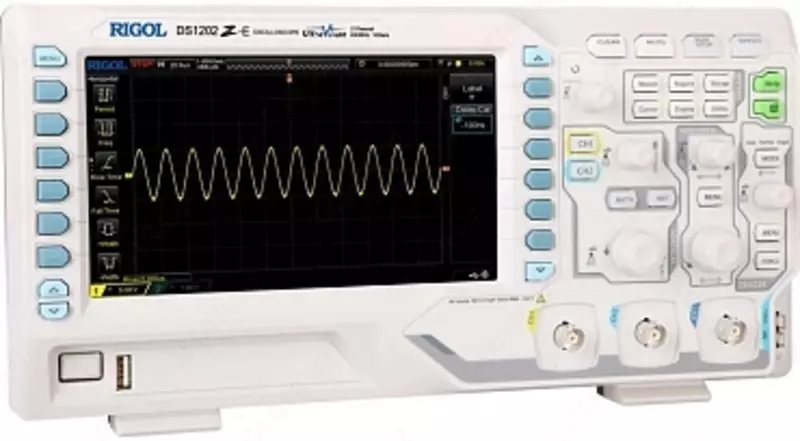

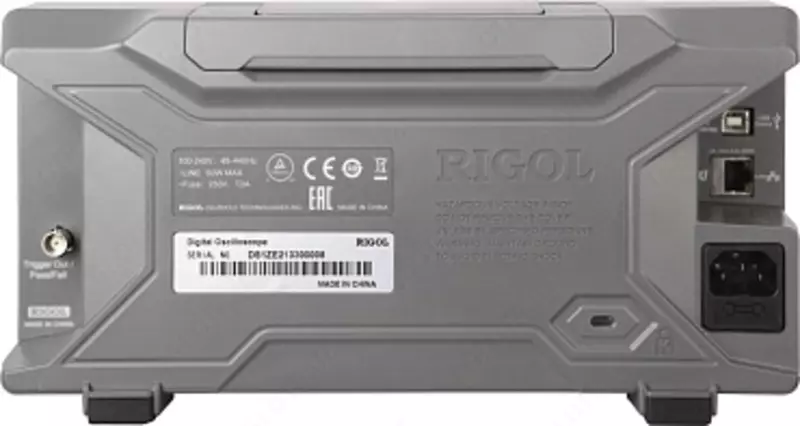

DS1202Z-E - raqamli osiloskop

DS1202Z-E texnik xususiyatlari
Xarakterli ma'no
Tarmoqli kengligi 200 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 2 analog + tashqi tetik kiritish
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori 4 ns
O'rtacha (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 ta namunalar)
Yuqori aniqlik 12 bit
Maks. namuna olish (real vaqt)
1 GS/s (500 MS/s - 2 kanal)
Kirish Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi
1 MŌ±1% || 15 pF ±3 pF
Zond susaytirishini hisobga olish
1-2-5 bosqichlarida 0,01x-1000x
Maksimal kirish kuchlanishi
300 Vrms CAT I, 100 Vrms CAT II
Vaqtinchalik haddan tashqari kuchlanish 1000 Vp-p
Tarmoqli kengligi chegarasi
20 MGts, to'liq diapazon
Variantlar
gorizontal tizim To'lqin shaklini olish tezligi
30000 os/sek
Interpolatsiya
(sin x)/x
Yozib olish chuqurligi (maksimal) 24M nuqta
Tozalash omili
2 ns/div ~ 50 s/div, 1~2~5 qadamlarda
Vaqt bazasi xatosi ≤±25 ppm
Oldindan tetiklashning maksimal kechikishi: ≥ 1/2 (Yozuv chuqurligi / Namuna olish tezligi)
Post-trigger: 1 s....500 s
Tartiblar
Y-T, X-Y, magnitafon, kechikish
Vertikal tizim parametrlari Vertikal o'lchamlari
8 bit
Vertikal og'ish
1 mV/div ~ 10 V/div
Ofset diapazoni ±2V (1mV/div ~ 499mV/div),
±100V (500mV/div ~ 10V/div)
Analog davriy signal DC ~ 200 MGts uchun tarmoqli kengligi
Bitta signal DC ~ 200 MGts uchun tarmoqli kengligi
Tarmoqli kengligi chegarasi 20 MGts
Past chastota chegarasi ≤5Hz (BNC kirishida)
Ko'tarilish vaqti ≤1,75 ns (odatiy)
Xato koeffitsienti Daromad <10 mV: ±4% FS
≥10mV: ±3% FS
Ofset xatosi
±0,1 div ±2 mV ±1% ofset
Kanallar orasidagi izolyatsiya ≥40 dB
Kursor o'lchovlari
qo'lda (DEV, DET, 1/DT), kuzatish, avtomatik
Avtomatik davr, chastota, ko'tarilish vaqti, tushish vaqti, musbat impuls kengligi, manfiy impuls kengligi, musbat ish aylanishi, manfiy ish aylanishi, tVmax, tVmin, ijobiy tezlik, salbiy tezlik, kechikish 1→2↑, kechikish 1→2↓, faza 1→2↑, Faza 1→2↓, Maksimal, Minimal, Peak-Peak, Qiymat, Yuqori qiymat, Pastki qiymat, Amplituda, Yuqori qiymat, O‘rta qiymat, Pastki qiymat, O‘rtacha, Vrms, Oshib ketish, Oldindan tortishish, Maydon, Davr maydoni, davr Vrms, Variatsiya
Displey
Bir vaqtning o'zida 5 ta o'lchov
Statistika
O'rtacha, maksimal, minimal, og'ish, o'lchovlar soni
Chastotani o'lchagich
o'rnatilgan, 6 ta raqam
A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, filtr matematik amallar
FFT oynalari
To'rtburchak, Xanning, Blekman, Xemming, tekis tepa, uchburchak
FFT ekrani to'liq oyna, yarim oyna
FFT oynasi uchun masshtab
dB/dBm, Vrms
Past o'tkazuvchan filtr, yuqori o'tkazuvchan filtr, tarmoqli o'tkazuvchan, tishli
Dekodlash uchun avtobuslar soni
2
Dekodlash
Parallel, RS-232/UART, I²C, SPI
Boshlash tizimi
Xususiyatlarning ma'nosi
Trigger darajasi diapazoni Ekran markazidan ichki ±5 bo'linish
Tashqi ±4 V
Ishga tushirish rejimi
Avtomatik, oddiy, bitta
Filtrlash Yuqori o'tkazuvchanlikni kesish (75 kHz), past o'tish filtri (75 kHz)
Trigger darajasini qulflash 16ns~10s
Trigger sezuvchanligi
1 div (<5 mV); 0,3 div (>5 mV)
Oldindan yugurish
ko'tarilish, tushish, ko'tarilish va tushish
Impuls kengligi bo'yicha trigger sharti musbat impuls qutbliligi: >, <, =
manfiy impuls polaritesi: >, <, =
Sozlash diapazoni 8 ns ~ 10 s
Ishga tushirish
ishga tushirish holati ijobiy yoki salbiy qutblanish: >, <, diapazonda <>
Sozlash diapazoni 8 ns ~ 10 s
Deraza bo'ylab yugurish
Old ko'tarilish, tushish, ko'tarilish va tushish
Boshlang'ich pozitsiyasi Kirish, chiqish, vaqt
Oyna kengligi (vaqt) 8 ns ~ 10 s
N chetida tetik
Old turi ko'tarilish, tushish
Vaqt 16 ns ~ 10 s
Old raqam 1 ~ 65535
Aylanish tezligi
Signal tezligi musbat yoki manfiy qutblanish: >, <, <>
Trigger holati 8ns~10s
Video trigger
NTSC, PAL va SECAM tizimi
Standart 480P, 576P HDTV
Shablon bo'yicha ishga tushirish
Shablonni o'rnatish
H, L, X, ko'tarilgan chekka, tushadigan chekka
Kechiktirilganda ishga tushirish
Oldindan ko'tarilish, tushish
Kechikish sharti >, <, <>, ><
Kechikish davomiyligi 8ns ~ 10s
Vaqt tugashi bilan tetiklash
Old ko'tarilish, tushish, ko'tarilish va tushish
Vaqtni sozlash 16ns ~ 10s
Hodisa davomiyligi bo'yicha tetiklash
H, L, X sozlamalari
Trigger sharti >, <, <>
Davomiyligi 8 ns ~ 10 s
Ishga tushirishni sozlash / ushlab turish

Oldindan ko'tarilish, tushish
O'rnatish H, L
O'rnatish vaqti 8ns ~ 1s
Tutish vaqti 8ns~1s
RS-232/UART tetik
Polarit musbat, teskari
Trigger holati Boshlash, xato, tekshirish xatosi, ma'lumotlar
Tezlik 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps,
230400bps, 460800bps, 921600bps, 1 Mbps, moslashtirilgan
Bit hajmi 5 bit, 6 bit, 7 bit, 8 bit
I²C boshlanishi
Trigger holati Boshlash, Qayta ishga tushirish, To'xtatish, Yo'qolgan Ack, Manzil, Ma'lumotlar, A&D
Manzil kengligi 7 bit, 8 bit, 10 bit
0 dan 127 gacha, 0 dan 255 gacha, 0 dan 1023 gacha
Uzunligi 1 ~ 5 bayt
SPI ishga tushirildi
Shart muddati tugashi, CS
16ns ~ 10ns qiymatini ushlab turing
Bit hajmi 4 bit ~ 32 bit
H, L, X sozlamalari
Asosiy texnik xususiyatlar
Displey
Displey turi 7" diagonali, LCD, TFT matritsasi
Displey o'lchamlari 800 (gorizontal) × 480 (v
