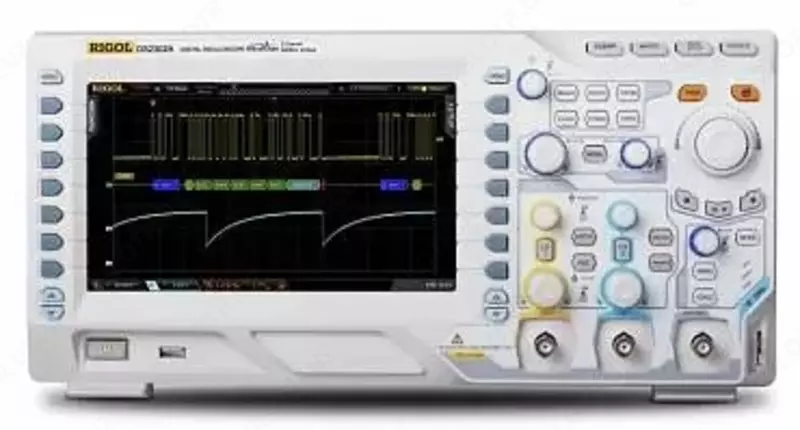

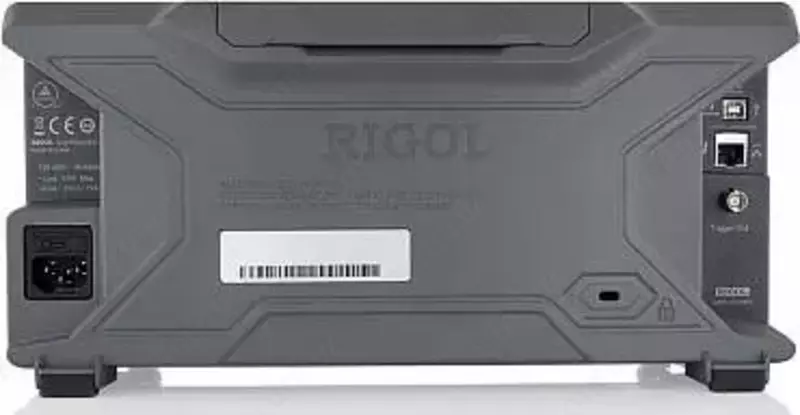

DS2202A texnik xususiyatlari
Xarakterli ma'no
Tarmoqli kengligi 200 MGts
Kanallar soni 2 + tashqi tetik
Ro'yxatdan o'tish rejimi Oddiy
Peak detektori (500 ps - bitta kanal, 1 ns - ikkita kanal)
O'rtacha (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 namunalar)
Maks. namuna olish (real vaqt)
2 GS/s (1 GS/s - 2 kanal)

Yuqori aniqlik rejimi ≥5 µs/div @ 1 GS/s yoki ≥10 µs/div @ 500 MS/s da 12 bit
Kirish Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi
1 MŌ±2% || 16 pF ±3 pF
yoki 50 Ō±1,5%
Zond susaytirishini hisobga olish
1-2-5 bosqichlarida 0,01x-1000x
Maksimal kirish kuchlanishi
300 Vrms CAT I, 100 Vrms CAT II
Tarmoqli kengligi chegarasi
20 MGts/100 MGts, to'liq diapazon
Variantlar
gorizontal tizim To'lqin shaklini olish tezligi
50000 os/sek
Interpolatsiya
(sin x)/x
Yozib olish chuqurligi
Har bir kanal uchun 14 M ball (tanlanadigan 1,4 M; 140 K; 14 K), variant - 56 M ball
7 M ball (tanlov 0,7 M; 70 K; 7 K) ikkita kanal, variant - 28 M ball
Tozalash omili
2 ns/div ~ 1000 s/div, 1~2~5 qadamlarda
Vaqt bazasi xatosi ±25 ppm
Ishga tushirishdan oldingi maksimal kechikish: ≥ 1 ekran kengligi
Post-trigger: 1 s....100000 s
Tartiblar
Y-T, X-Y, magnitafon, kechikish
Vertikal tizim parametrlari Vertikal o'lchamlari
8 bit
Vertikal og'ish 500 mkV/div ~ 10 V/div (1 MŌ)
500 µV/div ~ 10 V/div (50 Ō)
Ofset diapazoni ±2V (500uV ~ 50mV),
±10V (51mV ~ 200mV),
±50V (205mV~2V)
±100V (2,05V~10V)
Analog davriy signal uchun tarmoqli kengligi 200 MGts
Bir martalik tarmoqli kengligi Toʻliq diapazon
Past chastota chegarasi ≤5Hz (BNC kirishida)
Ko'tarilish vaqti ≤1,8 ns (odatiy)
Daromad xatosi ±2%
Ofset xatosi
±0,1 div ±2 mV ±1% ofset
Kanallar orasidagi izolyatsiya
≥40 dB
Kursor o'lchovlari
qo'lda (DEV, DET, 1/DT), kuzatish, avtomatik
Avtomatik eng yuqori qiymat, eng yuqori qiymat, pastki qiymat, amplituda, o'rtacha, o'rtacha kvadrat ildiz, oshib ketish, oldindan tortish, maydon, davr maydoni, chastota, davr, ko'tarilish vaqti, pasayish vaqti, musbat puls kengligi, manfiy puls kengligi, musbat ish aylanishi, manfiy Ish aylanishi, kechikish A→B↑, kechikish A→B↓, faza A→B↑ ,Faza A→B↓
Displey
Bir vaqtning o'zida 5 ta o'lchov
Statistika
O'rtacha, maksimal, minimal, og'ish, o'lchovlar soni
Chastotani o'lchagich
o'rnatilgan, 6 ta raqam
Matematik operatsiyalar
A+B, A-B, A*B, A/ B, FFT, tahrirlash mumkin rivojlangan funksiyalar, mantiqiy operatsiyalar
FFT oynalari
to'rtburchak, Hanning, Blackman, Hamming
Mantiqiy operatsiyalar
VA, YOKI, EMAS, XOR
Matematik funktsiyalar
Intg, Diff, Log, Exp, Sqrt, Sinus, Kosinus, Tangent
Dekodlash
Parallel (standart), RS232/UART (ixtiyoriy), I2C (ixtiyoriy), SPI (ixtiyoriy)

Boshlash tizimi

Xususiyatlarning ma'nosi
Trigger darajasi diapazoni Ekran markazidan ichki ±5 bo'linish
EXT ±4 V
Ishga tushirish rejimi
Avtomatik, oddiy, bitta
Filtrlash Yuqori o'tkazuvchanlikni kesish (75 kHz), past o'tish filtri (75 kHz)
Trigger darajasi blokirovkasi 100ns~10s
Trigger sezuvchanligi
1 div (< 10 mV); 0,3 div (>10 mV)
Oldindan yugurish
ko'tarilish, tushish, ko'tarilish va tushish
Impuls kengligi bo'yicha trigger sharti musbat impuls qutbliligi: >, <, =
manfiy impuls polaritesi: >, <, =
Sozlash diapazoni 2 ns ~ 4 s
Yugurish
ishga tushirish holati ijobiy yoki salbiy qutblanish: >, <, diapazonda <>
Sozlash diapazoni 2 ns ~ 4 s
Deraza bo'ylab yugurish
(AT-DS2000A varianti)
Old ko'tarilish, tushish, ko'tarilish va tushish
Boshlang'ich pozitsiyasi Kirish, chiqish, vaqt
Oyna kengligi (vaqt) 16 ns ~ 4 s
N chetida tetik
(AT-DS2000A varianti)
Old turi ko'tarilish, tushish
Vaqt 16 ns ~ 10 s
Old raqam 1 ~ 65535
Video trigger
NTSC, PAL va SECAM tizimi
Standart 480P, 576P, 720P, 1080P; 1080i HDTV (variant AT-DS2000A)
Shablon bo'yicha ishga tushirish
Shablonni o'rnatish
H, L, X, ko'tarilgan chekka, tushadigan chekka
Kechiktirilganda ishga tushirish
(AT-DS2000A varianti)
Oldindan ko'tarilish, tushish
Kechikish sharti >, <, interval ichida<>, intervaldan tashqarida ><
Kechikish davomiyligi 2ns ~ 10s
Vaqt o'tgandan keyin ishga tushirish (TimeOut)
(AT-DS2000A varianti)
Old ko'tarilish, tushish, ko'tarilish va tushish
Vaqtni sozlash 16ns~4s
Hodisa davomiyligi bo'yicha tetiklash
(AT-DS2000A varianti)
H, L, X sozlamalari
Trigger sharti >, <, interval ichida<>
Davomiyligi 2 ns ~ 10 s
Ishga tushirishni sozlash/ushlab turish

Oldindan ko'tarilish, tushish
O'rnatish H, L
O'rnatish vaqti 2ns ~ 1s
Tutish vaqti 2ns~1s
RS232/UART trigger
Polarlik ijobiy, salbiy
Trigger holati Boshlash, xato, tekshirish xatosi, ma'lumotlar
Tezlik 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, Foydalanuvchi
Bit chuqurligi 5 bit, 6 bit, 7 bit, 8 bit
I2C ishga tushirildi
Trigger holati Boshlash, Qayta ishga tushirish, To'xtatish, Yo'qolgan Ack, Manzil, Ma'lumotlar, A&D
Manzil kengligi 7 bit, 10 bit
Diapazon 0~127, 0~1023
Uzunligi 1 ~ 5 bayt
SPI ishga tushirildi
Vaqt tugashi sharti
100ns~1ns qiymatini ushlab turing
Bit hajmi 4 bit ~ 32 bit
H, L, X sozlamalari
USB ishga tushirildi
(Variant AT-DS2000A2)
Signal tezligi past, to'liq
Trigger holati SOP, EOP, RC, Suspend, ExitSuspend
Boshlash mumkin
(Variant CAN-DS2000A) Signal turi
Rx, Tx, CAN_H, CAN_L, Differensial
Vaziyat
