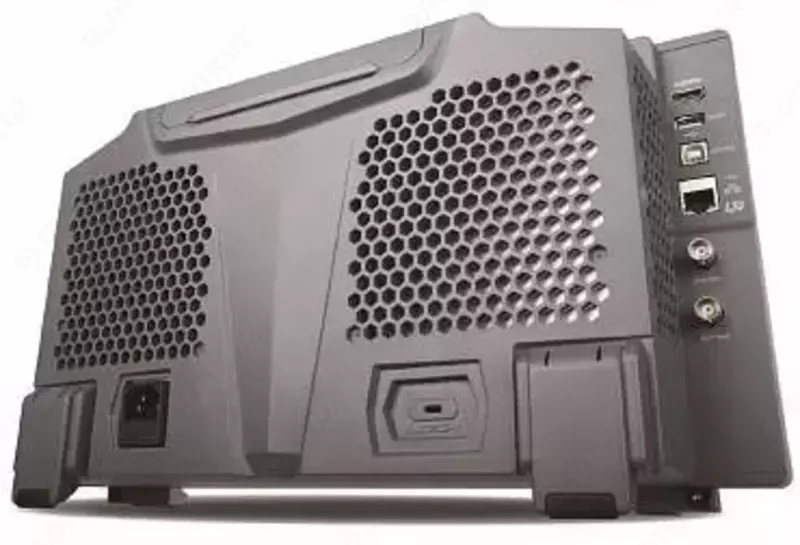

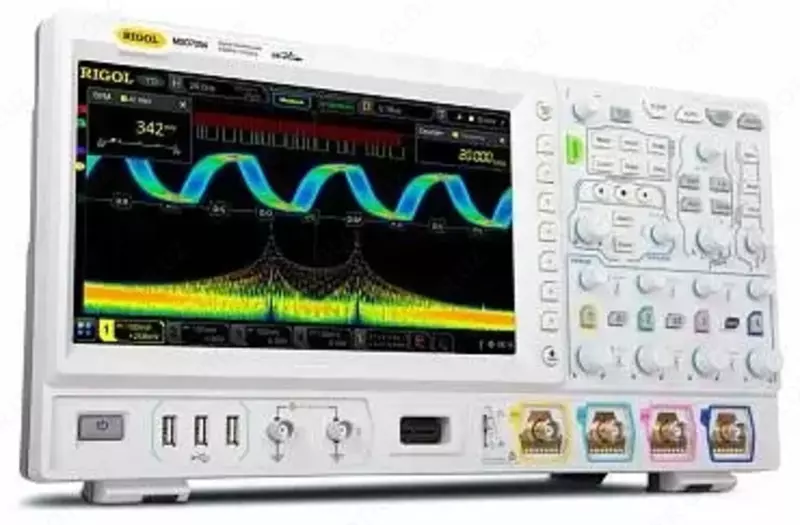

DS7014 - Raqamli osiloskop

DS7014 Texnik xususiyatlari
Xarakterli ma'no
Tarmoqli kengligi 100 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 4 ta analog + tashqi tetik
Maks. to'lqin shaklini olish tezligi
≥600000 osc/sek
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori: 400 ps
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
Maks. diskretizatsiya (real vaqt)
10 GS/sek (5 GS/sek - ikkita kanal; 2,5 GS/sek - to'rtta kanal)
Yozib olish chuqurligi 100 M ball (50 M ball - ikkita kanal; 25 M ball - to'rt kanal) - standart
250 M ball (125 M ball - ikkita kanal; 50 M ball - to'rt kanal) - variant 2RL
500 M ball (250 M ball - ikkita kanal; 125 M ball - to'rt kanal) - variant 5RL
Vertikal tizimning parametrlari Kirish aloqasi ochiq, yopiq
Kirish empedansi
1 MOhm ±1% || 17 pF ±3 pF
Zond susaytirishini hisobga olish
0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X va 1000X
Probni aniqlash avtomatik probni aniqlash Rigol
Maks. kirish kuchlanishi
1 MOhm 300 Vrms CAT I, 400 Vpeak; vaqtinchalik ortiqcha kuchlanish 1600 Vpeak
50 Ohm 5 Vscs
Vertikal ruxsat
8 bit
Vertikal og'ish
1 MOhm 1 mV/div ~ 10 V/div
50 Ohm 1 mV/div ~ 1 V/div
Ofset diapazoni
1 MOhm ±1 V (1 mV/div ~ 80 mV/div)
±30 V (51 mV/div ~ 280 mV/div)
±100 V (285 mV/div ~ 10 V/div)
50 Ohm ±1 V (1 mV/div ~ 100 mV/div)
±4 V (102 mV/div ~1 V/div)
Dinamik diapazon ±5 div (8 bit)
Tarmoqli kengligi chegarasi 20 MGts
Xato koeffitsienti. to'liq shkalaning ±2% daromad olish
Ofset xatosi
<200mV/div: ±0,1div ±2mV ±1,5% ofset
≥200mV/div: ±0,1div ±2mV ±1% ofset
ESD himoyasi
±8 kV (BNC kirishida)
Kanallar orasidagi izolyatsiya ≥40 dB
Parametrlar
gorizontal tizimni skanerlash omili
5 ns/div ~ 1000 s/div
Vaqtinchalik hal qilish
10 ps (100 Gnamuna/sek)
Vaqt bazasi xatosi
±2 ppm ±2 ppm/yil
Ishga tushirishdan oldin maksimal kechikish: ≥ 1/2 ekran kengligi
Ishga tushirishdan keyingi: 1 soniya....100 ta holat
Kanallar orasidagi ofset tuzatish diapazoni ±100 ns
Rejimlar
Y-T, X-Y, magnitafon (≥200 ms/div)
O'lchovlar kursori
Kursorlar soni
2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik Avtomatik o'lchovlar soni 41 turdagi
Analog kanallar manbasi (CH1 ~ CH4), matematik ishlov berish natijasi (Math1 ~ Math4)
Oddiy o'lchash rejimi
yuqori aniqlik bilan (xotiraning butun uzunligi bo'ylab)
Maks. miqdori
33-kanal turida ko'rsatiladi
Vertikal Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni, Std Dev
Gorizontal davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, ijobiy impulslar soni, salbiy impulslar soni, ko'tarilgan chekkalar soni, pasayish qirralari soni, Tvmax, Tvmin, +burilish tezligi, -burilish tezligi
Boshqalar Kechikish(1↑-2↑), Kechikish(1↑-2↓), Kechikish(1↓-2↑), Kechikish(1↓-2↓), Faza(1↑-2↑), Faza(1↑ -2↓), Faza(1↓-2↑) va Faza(1↓-2↓)
Chastotani o'lchagich tahlili, raqamli voltmetr, quvvat tahlili, gistogramma
Statistik ma'lumotlar joriy, o'rtacha, maksimal, min, standart og'ish, vaqtni hisoblash
Matematik operatsiyalar Bir vaqtning o'zida ko'rsatilganlar soni
4
Operatsiyalar
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Farq, Sqrt, Lg, Ln, Exp, Abs, AX+B
Rang gradatsiyasi
Matematik operatsiyalarda qo'llab-quvvatlanadi, jumladan: FFT
FFT maksimal uzunligi 1 M ball
Oyna turi to'rtburchak, Hanning, Blackman, Hamming, Flat Top, uchburchak
Taqdimot to'liq displey, yarim displey
Maksimal cho'qqilarni qidiring 11 cho'qqi
