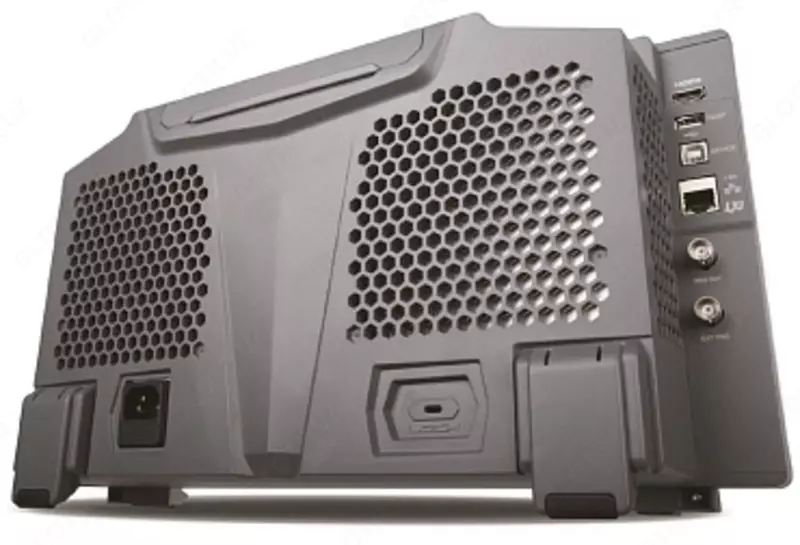

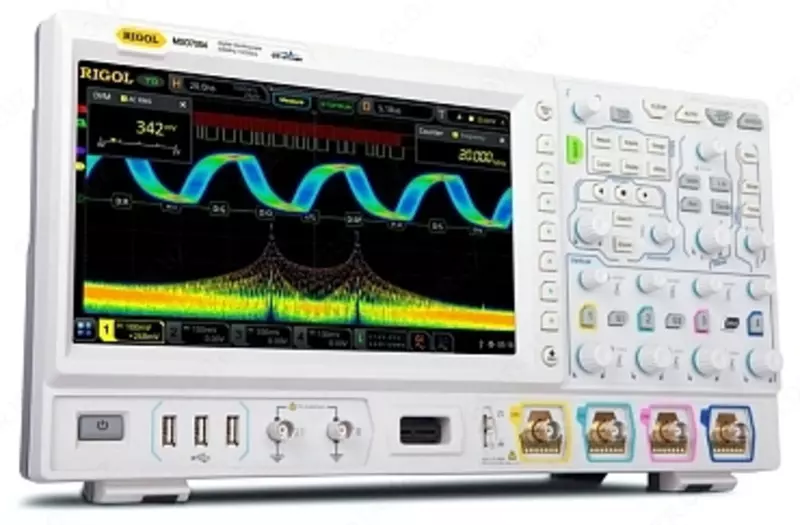

DS7054 - Raqamli osiloskop

DS7054 Texnik xususiyatlari
Tarmoqli kengligi 500 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 4 ta analog + tashqi tetik
Maks. to'lqin shaklini olish tezligi
≥600000 osc/sek
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori: 400 ps
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
Maks. diskretizatsiya (real vaqt)
10 GS/sek (5 GS/sek - ikkita kanal; 2,5 GS/sek - to'rtta kanal)
Yozib olish chuqurligi 100 M ball (50 M ball - ikkita kanal; 25 M ball - to'rt kanal) - standart
250 M ball (125 M ball - ikkita kanal; 50 M ball - to'rt kanal) - variant 2RL
500 M ball (250 M ball - ikkita kanal; 125 M ball - to'rt kanal) - variant 5RL
Vertikal tizimning parametrlari Kirish aloqasi ochiq, yopiq
Kirish empedansi
1 MOhm ±1% || 17 pF ±3 pF
Zond susaytirishini hisobga olish
0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X va 1000X
Probni aniqlash avtomatik probni aniqlash Rigol
Maks. kirish kuchlanishi
1 MOhm 300 Vrms CAT I, 400 Vpeak; vaqtinchalik ortiqcha kuchlanish 1600 Vpeak
50 Ohm 5 Vscs
Vertikal ruxsat
8 bit
Vertikal og'ish
1 MOhm 1 mV/div ~ 10 V/div
50 Ohm 1 mV/div ~ 1 V/div
Ofset diapazoni
1 MOhm ±1 V (1 mV/div ~ 80 mV/div)
±30 V (51 mV/div ~ 280 mV/div)
±100 V (285 mV/div ~ 10 V/div)
50 Ohm ±1 V (1 mV/div ~ 100 mV/div)
±4 V (102 mV/div ~1 V/div)
Dinamik diapazon ±5 div (8 bit)
Tarmoqli kengligi chegarasi 20MHz, 250MHz
Xato koeffitsienti. to'liq shkalaning ±2% daromad olish
Ofset xatosi
<200mV/div: ±0,1div ±2mV ±1,5% ofset
≥200mV/div: ±0,1div ±2mV ±1% ofset
ESD himoyasi
±8 kV (BNC kirishida)
Kanallar orasidagi izolyatsiya ≥40 dB
Parametrlar
gorizontal tizim Skanerlash tezligi 500 ps/div ~ 1000 s/div
Vaqtinchalik hal qilish
10 ps (100 Gnamuna/sek)
Vaqt bazasi xatosi
±2 ppm ±2 ppm/yil
Ishga tushirishdan oldin maksimal kechikish: ≥ 1/2 ekran kengligi
Ishga tushirishdan keyingi: 1 soniya....100 ta holat
Kanallar orasidagi ofset tuzatish diapazoni ±100 ns
Rejimlar
Y-T, X-Y, magnitafon (≥200 ms/div)
O'lchovlar Kursor Kursorlar soni
2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik Avtomatik o'lchovlar soni 41 turdagi
Analog kanallar manbasi (CH1 ~ CH4), matematik ishlov berish natijasi (Math1 ~ Math4)
Oddiy o'lchash rejimi
yuqori aniqlik bilan (xotiraning butun uzunligi bo'ylab)
Maks. miqdori
33-kanal turida ko'rsatiladi
