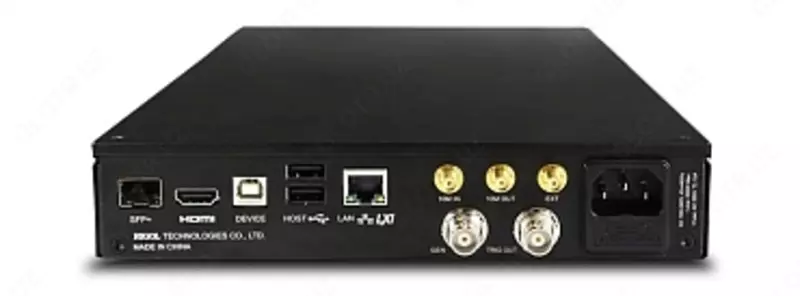

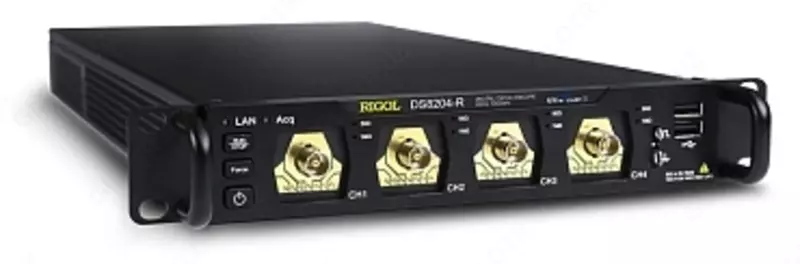

DS8104-R, displeysiz 1 gigagertsli real vaqtda, raqamli osiloskop

DS8104-R texnik xususiyatlari
Tarmoqli kengligi 50 Ohm 1000 MGts
1 Mohm 500 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 4 analog + tashqi sinxronizatsiya kiritish
Maks. to'lqin shaklini olish tezligi
≥600000 osc/s
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori: 400 ps
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
Yuqori aniqlik: 12 bit
Maksimal diskretizatsiya (real vaqt)
10 GS/s (5 GS/s - ikkita kanal; 2,5 GS/s - barcha kanallar)
Barcha kanallar yoqilgan bo'lsa, namuna olish tezligi 2,5 GSa/s ni tashkil qiladi va maksimal tarmoqli kengligi 1 GGts bilan cheklangan
Yozib olish chuqurligi 500 M ball (250 M ball - ikkita kanal; 125 M ball - barcha kanallar)
Vertikal tizimning parametrlari Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi
1 MOhm ± 1% || 19 pF ± 3 pF, 50 Ohm ± 1%
Zond susaytirishini hisobga olish
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2500X0, 2000X0, 0000X
Probni aniqlash avtomatik probni aniqlash Rigol
Maksimal kirish kuchlanishi 1 MOhm
300 Vrms CAT I, 400 Vpeak; vaqtinchalik ortiqcha kuchlanish 1600 Vpeak
50 Ohm 5 Vscs
Vertikal ruxsat
8 bit
Vertikal burilish 1 Mohm
1 mV/div ~ 10 V/div
50 Ohm 1 mV/div ~ 1 V/div
Ofset diapazoni 1 Mohm
±1V (1mV/div ~ 50mV/div)
±30 V (51 mV/div ~ 260 mV/div)
±100 V (265 mV/div ~ 10 V/div)
50 Ohm ±1 V (1 mV/div ~ 100 mV/div)
±4 V (102 mV/div ~1 V/div)
Dinamik diapazon ±5 div (8 bit)
Tarmoqli kengligi chegarasi 1 Mohm
20 MGts, 250 MGts, 500 MGts; har bir kanal uchun tanlanadi
50 Ohm 20 MGts
To'liq masshtabning ±2% aniqligini oling
Ofset xatosi
<200mV/div: ±0,1div ±2mV ±1,5% ofset
≥200mV/div: ±0,1div ±2mV ±1% ofset
ESD himoyasi
±8 kV (BNC kirishida)
Kanaldan kanalga izolyatsiyasi ≥ 100:1 (DC ~ 1 GHz), ≥ 30:1 (> 1 GGts)
Parametrlar
gorizontal tizim Skanerlash tezligi 200 ps/div ~ 1000 s/div
aniq
Vaqtinchalik hal qilish
2 p
Vaqt bazasi xatosi
±1 ppm ±2 ppm/yil
Ishga tushirishdan oldin maksimal kechikish: ≥ 1/2 ekran kengligi
Ishga tushirishdan keyingi: 1 soniya....100 ta holat
Kanallar orasidagi ofset tuzatish diapazoni ±100 ns
Tartiblar
Y-T, X-Y, magnitafon (≥200 ms/div), skanerlash (≥200 ms/div)
O'lchovlar Kursor Kursorlar soni
2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik Avtomatik o'lchovlar soni 41 turdagi
Analog kanallar manbasi (CH1 ~ CH4), matematik ishlov berish natijasi (Math1 ~ Math4)
Oddiy o'lchash rejimi
yuqori aniqlik bilan (xotiraning butun uzunligi bo'ylab)
Maksimal miqdor
33-kanal turida ko'rsatiladi
Vertikal Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni, Std Dev
Gorizontal davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, ijobiy impulslar soni, salbiy impulslar soni, ko'tarilgan chekkalar soni, pasayish qirralari soni, Tvmax, Tvmin, +burilish tezligi, -burilish tezligi
Boshqalar kechikish (A↑-B↑), kechikish (A↑-B↓), kechikish (A↓-B↑), kechikish (A↓-B↓), faza (A↑-B↑), faza (A↑) -B↓), Faza (A↓-B↑), Faza (A↓-B↓)
Tahlil chastotasi o'lchagich, Raqamli voltmetr, Quvvat tahlili (ixtiyoriy), Gistogramma, Zona triggeri, Ko'z diagrammasi tahlili va Jitter tahlili (ixtiyoriy)
Statistik ma'lumotlar joriy, o'rtacha, maksimal, min, standart og'ish, vaqtni hisoblash
Matematik operatsiyalar Bir vaqtning o'zida ko'rsatilganlar soni
4
Operatsiyalar
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Rang gradatsiyasi
Matematik operatsiyalarda qo'llab-quvvatlanadi, jumladan: FFT
FFT Maksimal uzunlik 1 M ball
Oyna turi
to'rtburchak, Hanning, Blackman, Hamming, Flat Top, uchburchak
Qidiruv cho'qqilari maksimal 15 cho'qqi
Qidiruv va navigatsiya turi
old, puls, yugurish, aylanish tezligi, RS-232, I²C va SPI
Displey
voqealar yoki navigatsiya jadvali
Har qanday analog kanalni manba
Voqealar bo'ylab harakatlanuvchi navigatsiya
