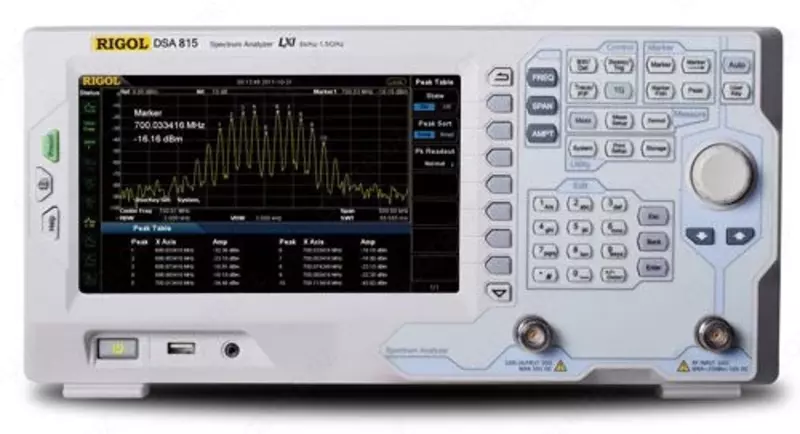

DSA815 — анализатор спектра

Kod: P-0895135 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Технические характеристики анализатора спектра DSA815:

Частота

x погрешность частоты + + (0,65% x полоса обзора)

Диапазон частот	от 9 кГц до 1,5 ГГц
Внутренняя
Основная частота	10 МГц
Скорость старения	< 2 мд/год
Температурная стабильность	от 20 ºC до 30 ºC	< 2 мд
Точность считывания частоты
Разрешение маркера	интервал/ (точка развертки-1)
Погрешность маркера	± (отображаемая частота × погрешность опорной частоты +1% × интервал +10% × разрешение по полосе пропускания + разрешение маркера)
Маркер частометра
Разрешение	1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность	± (отображаемая частота × погрешность частоты + разрешение частометра)
Интервал частот
Диапазон	0 Гц, от 100 Гц до 1,5 ГГц
Погрешность	± интервал / (точка развертки - 1)
Однополосный фазовый шум
Сигнал несущей частоты	10 кГц	< -88 дБн / Гц typ.
	Полоса пропускания
	Разрешение по полосе пропускания (-3дБ)	100 Гц до 1 MГц, последовательно 1-3-10
Погрешность разрешения по полосе пропускания	< 5%, номин.
Фильтр, разрешение форм-фактора (60 дБ: 3 дБ)	< 5, номин.
Полоса пропускания видеосигнала (VBW) (-3дБ)	от 1 Гц до 3 МГц, последовательно 1-3-10

Амплитуда

Диапазон измерения
Диапазон	DANL до +20 дБм
Макс. значение уровня входного сигнала
Постоянное напряжение	50 В
Мощность РЧ незатухающей гармоники	аттенюация РЧ ≥ 30 дБ	20 дБм (100 мВт)
Макс. уровень искажения	30 дБм (1 Вт)
Показатель среднего уровня шумов (DANL)
аттенюация РЧ 0 дБ, полоса пропускания РЧ=100 Гц, полоса пропускания ВЧ=10 Гц, датчик выборки
DANL (предусилитель вкл.)
	от 100 кГц до 1 МГц	< -90 дБм - 6 × (f/MГц)дБ, typ. -110 дБм
	от 1 МГц до 1,5 ГГц	< -110 дБм +6 × (f/МГц)дБ, typ. -115 дБм
DANL (предусилитель выкл.)	от 100 кГц до 1 МГц	< -110 дБм - 130 дБм
	от 1 МГц до 1,5 ГГц	< -130 дБм + 6 × (f/МГц)дБ, typ. -135 дБм
	Просмотр уровня
Логарифмическая ось	от 1 дБ до 200 дБ
Линейная ось	от 0 до контрольного уровня
Количество элементов изображения	Обычный	601
	Количество индикаций	3 + мат. индикации
Показанные измерения	собственная частота, отрицательный пик, положительный пик, частотная выборка, среднеквадратичная амплитуда, среднее значение напряжения, квазипик
Функция трассировки	очистка записи, мин. и макс. удерживание, средние значения, просмотр, выключение
Значения горизонтальной оси	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Частотная характеристика
Затухание в диапазоне радиочастот 10 дБ , относительно до 50 MГц, от 20 ºC до 30 ºC
Частотная характеристика (предусилитель выкл.)	от 100 кГц до 1,5 ГГц	< 0.7 дБ
Частотная характеристика (предусилитель вкл.)	от 1 МГц до 1,5 ГГц	< 1.0 дБ
Погрешность регулировки входной аттенюации
Диапазон регулировки	от 0 до 30 дБ, по 1 дБ
Погрешность регулировки	fc=50MГц, относительно 10 дБ, от 20 ºC до 30 ºC	< 0,5 дБ
Погрешность абсолютной амплитуды
Погрешность	fc=50 MГц, пиковый детектор, предусилитель выкл., аттенюация РЧ 10 дБ, входной сигнал = -10 дБм, 20 ºC to 30 ºC	± 0.4 дБ
Контрольный уровень
Диапазон	от - 100 дБм до + 20 дБм, по 1 дБ
Разрешение	Логарифмическая шкала	0.01 дБ
	Линейная шкала	4 знака
Погрешность	< 0.1 дБ, номин.
Погрешность измерений уровня
Погрешность измерений уровня	достоверность 95%, S/N > 20 дБ, полоса пропускания РЧ = полоса пропускания ВЧ = 1кГц,предусилитель выкл., 10 MГц < fc < 3 ГГц, от 20 ºC до 30 ºC	< 1.0 дБ, номин.
КСВН входной РЧ
затухание РЧ 10 дБ
КСВН (коэффициент стоячей волны напряжения)	от 1 МГц до 1,5 ГГц	< 1,8
	Интермодуляция
	Подавление 1ой гармоники (SHI)	+40 дБм
Интермодуляционное искажение 3-его порядка (TOI)	fc > 30 МГц	+10 дБм
Помехи
Видеочастота		< -60 дБн
Промежуточная частота		< -60 дБн
Собственные помехи		< -88 дБм, об.
Другие помехи	относительно местного гетеродина приёмника (LO), относительно аналогово-цифрового преобразования, относительно субгармоники первого LO относительно гармоники первого LO	< -60 дБн
Входные взаимосвязанные помехи	уровень : -30 дБм	< -60 дБн, об.

Развертка

Диапазон времени развертки	100 Гц ≤ интервал ≤1,5 ГГц	от 10 мс до 1500 с
Диапазон времени развертки	интервал = 0	от 20 мкс до 1500 с
Погрешность времени развертки	100 Гц ≤ интервал ≤1,5 ГГц	5%, номин.
Погрешность времени развертки	интервал = 0	0.5%, номин.
Режим развертки		продолжительный, одиночный

Функция запуска

Источник запуска	свободный ход, видео, внешний запуск
Уровень входа внешней синхронизации	5 В уровень TTL

Измерительный генератор

Выходной сигнал ИГ
Диапазон частот		от 9 кГц до 1,5 ГГц
Уровень выходного сигнала		от - 20 дБм до 0 дБм, по 1 дБ
Линейность выходного сигнала	от 1 МГц до 1,5 ГГц	± 3 дБ

Выходы и входы

Вход РЧ
Сопротивление	50 Ом
Соединитель	"гнездо" типа N
Выход ИГ
Сопротивление	50 Ом
Подключение	"гнездо" типа N
Probe Power
10 MГц опорная частота на входе / 10 MГц опорная частота на выходе / вход внешней синхронизации
Подключение	BNC вход
Амплитуда эталонного сигнала, 10 МГц	от 0 дБм до 10 дБм
Вольтаж при запуске	5 В уровень TTL
USB
USB хост	подключение	разъем типа B
	протокол	Версия 2.0
USB	подключение	разъем типа A
	протокол	Версия 2.0
