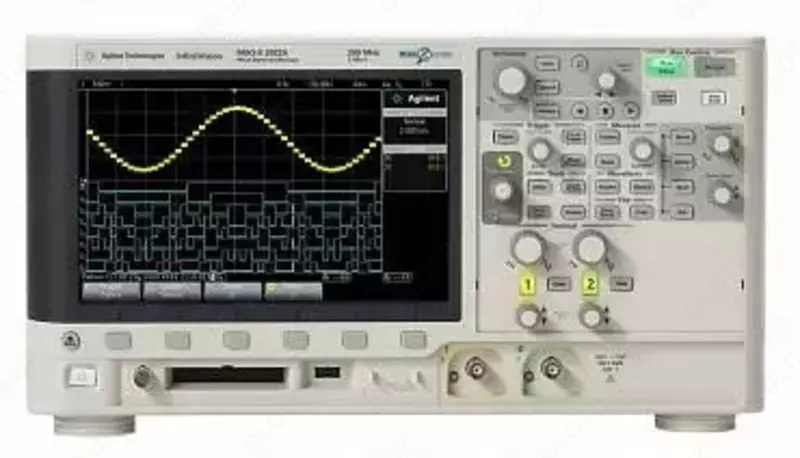

DSOX2004A - raqamli osiloskop

DSOX2004A xususiyatlari
Variantlar

Qadriyatlar

Tarmoqli kengligi*

70 MGts

O'tkazish qobiliyatini kengaytirish

Ha

Kanallar soni

4

Namuna olish chastotasi

Har bir kanal uchun 1 GS/s, 2 GS/s aralashtiriladi

Xotira chuqurligi (rekord uzunligi)

100 kv

Ekran

8,5 dyuymli WVGA, 64 yorqinlik darajasi

Ekranni yangilash tezligi

soniyada 50 000 to'lqin shakllari

Bahor boshlanishi

Barcha modellarda mavjud

Vertikal ruxsat

8 bit

Vertikal sezgirlik

2 mV/div dan. 5 V/div gacha.

Vertikal DC xatosi

±[DC daromad xatosi + DC vertikal xatosi + 0,25% FS]

DC daromad aniqligi*

±3% (≥ 10 mV/div); ±4% (< 10 mV/div)

Vertikal cho'zish

Joriy yoki saqlangan signallarning o'rnini vertikal ravishda o'lchash va o'zgartirish imkoniyati. Qo'lga kiritilgandan so'ng, vertikal o'lchov va joylashishni o'zgartirish tugmachalarini burish orqali signalni harakatlantirishingiz va o'lchovni o'zgartirishingiz mumkin. Cho'zish va siqish 100 ms dan kamroq vaqt ichida amalga oshiriladi.

Maksimal kirish kuchlanishi

CAT I 300 Vrms, 400 Vp-p,
qisqa muddatli ortiqcha yuk 1,6 kVp-p
CAT II 300 Vrms, 400 Vp-p
10073C 10:1 prob bilan - CAT I 500 Vp-p, CAT II 400 Vp-p
N2862A yoki N2863A 10:1 - 300 VRMS problari bilan

Joylashtirish/ofset diapazoni

2 mV dan 200 mV/div gacha: ±2 V
> 200 mV dan 5 V/div gacha: ±50 V

Tarmoqli kengligi chegarasi

20 MGts (o'chirilgan)

Kirish rejimi

DC muftasi, AC ulanishi, tuproq

Kirish empedansi

1 Mohm ±2%

Tozalash tezligi diapazoni

5 ns/div dan 50 s/div gacha

Vaqt oralig'ini o'lchash xatosi (kursor yordamida)

± (Supurish generatori chastotasi chegarasi * O'qish chegarasi) ± (0,0016% * Ekran kengligi) ± 100 ps

Dinamik diapazon

Ekranning markazidan ± 8 bo'linish

Gorizontal cho'zish

O'lchangan yoki qayd etilgan signalning gorizontal cho'zilishi yoki siqilishi

Rasmga olish rejimlari

Oddiy

Tepalikni aniqlash

Barcha skanerlash tezligi sozlamalarida 500 ps dan nosozliklarni yozib oling

O'rtacha hisoblash bilan

O'rtacha 2, 4, 8, 16, 64... 65 536 balldan yuqori

Yuqori aniqlik rejimi

≥ 20 µs/div skanerlash tezligida 12 bit

Segmentli xotira

Tayyorlanish vaqti = 19 mks (boshlanishlar orasidagi minimal vaqt)

Boshlash tizimi
