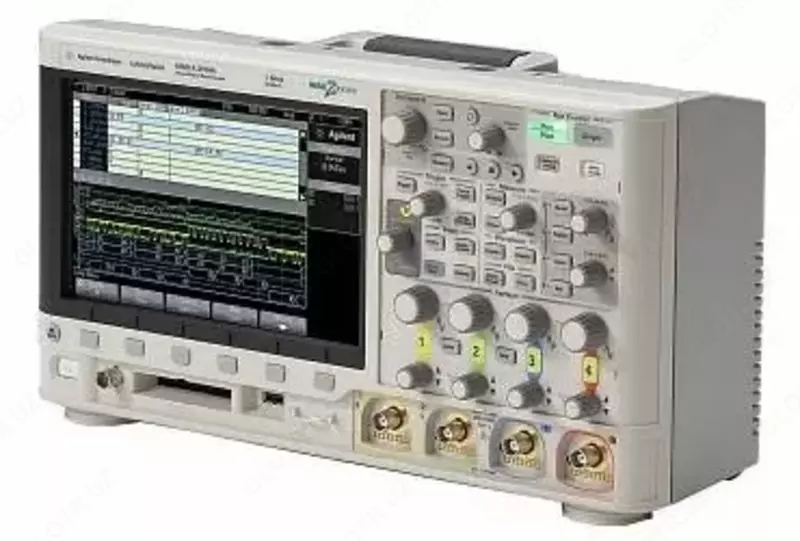

DSOX3024A - raqamli osiloskop

DSOX3024A xususiyatlari
Parametr qiymatlari
Tarmoqli kengligi 200 MGts
Namuna olish tezligi yarim kanallarda 4 GS/s, barcha kanallarda 2 GS/s
Xotira chuqurligi 2 KS (ixtiyoriy 4 MS)
Kanallar soni 4
Vertikal o'lchamlari 8 bit
Og'ish koeffitsienti 2 mV / div - 5 V / div
DC daromad aniqligi ±2%
Gorizontal o'lchamlari 2,5 ps
Vaqt bazasi 5 ns/div - 50 s/div
Tarmoqli kengligi chegarasi 20 MGts
Kirish empedansi 1 MŌ/50 Ō, AutoProbe interfeysi
Vaqt bazasi xatosi 25 ± 5 ppm
Ma'lumotlarni yig'ish usullari:
Oddiy
O'rtacha hisoblash bilan
Segmentlangan
Pikni aniqlash bilan
Yuqori aniqlik rejimi
To'plangan ma'lumotlarni real vaqtda ekranda ko'rsatish
Oʻrtachalar soni 2, 4, 8,16, 32, 64... 65536 gacha
Suratga olish muddati 19 mks dan kam emas
250 ps yoki undan ortiq davomiylikdagi nosozliklarni suratga oling
Skanerlash vaqtida 12 bitli ruxsat ≥ 20 µs/div
Ishga tushirish rejimlari
Majburiy
Farqi bo'yicha
Pulsning davomiyligi bo'yicha
To'g'ridan-to'g'ri
Televizor signali bilan
Shinalar signallari asosida
Kombinatsiya bo'yicha
Boshqalar
Paneldagi tugma bosilganda zudlik bilan ishga tushiring Har qanday kanalning ko'tarilgan yoki tushayotgan chetida tetiklang
Davomiyligi belgilangan muddatdan kattaroq, unga teng yoki undan kamroq (2 ns dan 10 s gacha) impulsda ishga tushirish
Yugurish
Standart NTSC, PAL yoki SECAM signalida ishga tushiring
USB, I²C, SPI, RS232, UART, CAN, LIN va I²S avtobus signallarida ishga tushirish
Analog yoki raqamli kanallar kombinatsiyasida tetiklash
Boshqa ishga tushirish rejimlari, batafsil spetsifikatsiyalarga qarang
O'lchovlar 34 avtomatik o'lchovlar
Matematik funktsiyalar Qo'shish, ayirish, ko'paytirish, farqlash, integrallash, ildiz, FFT
Mantiqiy kanallar
Kanallar soni
Namuna olish chastotasi
Dinamik diapazon
16 (yangilashdan keyin MSOX yoki DSOX modellari uchun)
1 GS/s
± 10 V
Signal generatori
Chastotasi
To'lqin shakllari
0,1 Gts - 20 MGts
Sinus, kvadrat to'lqin, zarba, uchburchak, arra tishi, shovqin, doimiy kuchlanish
8,5 dyuymli rangli WVGA TFT LCD displey
Displey yangilanish tezligi soniyada 1 000 000 to'lqin shakli
Interfeys
Standart
Ixtiyoriy
Old va orqa paneldagi USB 2.0 portlari yuqori tezlikdagi flesh-disklar bilan mos keladi
Kompyuterdan masofadan boshqarish uchun USB port
GPIB, LAN, VGA
Olchamlari 38,1 sm (kenglik) x 20,4 sm (balandlik) x 14,1 sm (chuqurlik)
