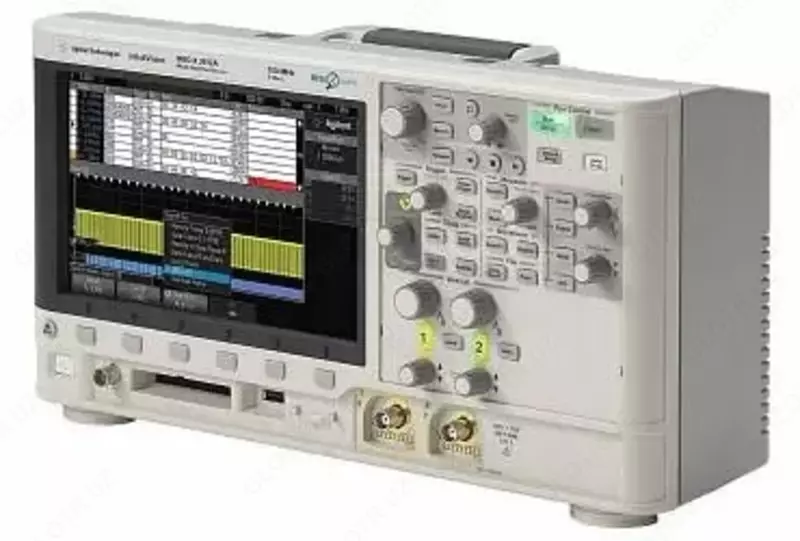

DSOX3104A - raqamli osiloskop

DSOX3104A xususiyatlari
1 gigagertsli tarmoqli kengligi
Analog kanallar 4
MSOX modellari uchun mantiqiy kanallar 16 (yoki yangilangandan keyin DSOX modellari)
Namuna olish tezligi yarim kanallarda 5 GS/s, barcha kanallarda 2,5 GS/s
Xotira chuqurligi 2 MSa (ixtiyoriy 4 MSa)
Vertikal o'lchamlari 8 bit
Og'ish koeffitsienti 2 mV / div - 5 V / div
DC daromad aniqligi ±2%
Gorizontal o'lchamlari 2,5 ps
Vaqt bazasi 5 ns/div - 50 s/div
Tarmoqli kengligi chegarasi 20 MGts
Kirish empedansi 1 MŌ/50 Ō, AutoProbe interfeysi
Vaqt bazasi xatosi 25 ± 5 ppm
Ma'lumotlarni yig'ish rejimlari
Oddiy ekranda to'plangan ma'lumotlarni real vaqtda ko'rsatish
O'rtacha o'rtacha soni bilan 2, 4, 8,16, 32, 64... 65,536 gacha
Segmentli suratga olish davri kamida 19 mks
Pikni aniqlash bilan 250 soniyagacha qisqa vaqt ichida nosozliklarni suratga oladi
Yuqori aniqlik rejimi ≥ 1 mks/div vaqt bazasida 12 bitli ruxsat
Ishga tushirish rejimlari
Majburiy paneldagi tugmani bosganda darhol ishga tushirish
Edge Trigger har qanday kanalning ijobiy yoki salbiy chetida
Impuls kengligi bo'yicha Davomiyligi belgilangan muddatdan kattaroq, unga teng yoki undan kam bo'lgan (2 ns dan 10 s gacha) impulsni ishga tushiring.
runt tomonidan Launch by runt
Televizor signalidan standart NTSC, PAL yoki SECAM signalidagi Trigger
Avtobus tetiklagichi: USB, I2C, SPI, RS232, UART, CAN, LIN va I2S
Analog yoki raqamli kanallar kombinatsiyasida Kombinatsion Trigger orqali
Boshqalar Boshqa ishga tushirish rejimlari, batafsil spetsifikatsiyalarga qarang
O'lchovlar 34 avtomatik o'lchovlar
Matematik funktsiyalar Qo'shish, ayirish, ko'paytirish, farqlash, integrallash, ildiz, FFT
Signal generatori
Chastotasi 0,1 Hz - 20 MGts
To'lqin shakllari Sinus, kvadrat, puls, uchburchak, rampa, shovqin, DC
8,5 dyuymli rangli WVGA TFT LCD displey
Displey yangilanish tezligi soniyada 1 000 000 to'lqin shakli
Interfeys
Standart
Old va orqa paneldagi USB 2.0 portlari yuqori tezlikdagi flesh-disklar bilan mos keladi
Kompyuterdan masofadan boshqarish uchun USB port

Ixtiyoriy GPIB, LAN, VGA
Umumiy ma'lumot
Olchamlari 38,1 sm (kenglik) x 20,4 sm (balandlik) x 14,1 sm (chuqurlik)
Og'irligi 3,85 kg
