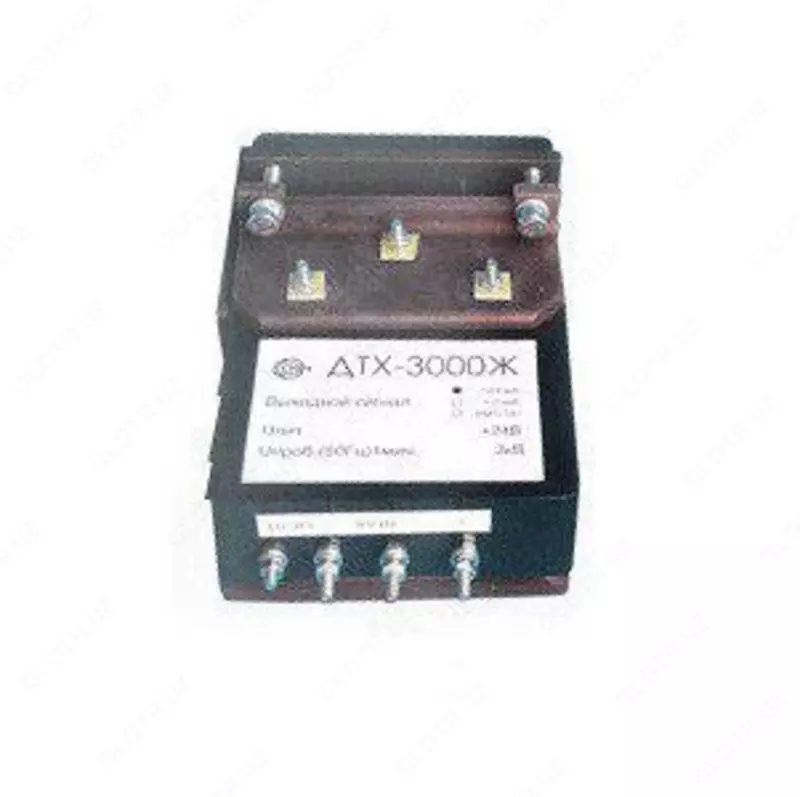

ДТХ-3000Ж — разъемный датчик измерения постоянного и переменного тока
Kod: P-0888063 Ushbu mahsulot sotuvda mavjud emasОписание разъемного датчика измерения постоянного и переменного тока ДТХ-3000Ж:
Датчики (измерительные преобразователи) являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.
Датчики состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.
Особенности разъемного датчика измерения постоянного и переменного тока ДТХ-3000Ж:
- Магнитопровод не насыщен
- Разъемный усиленный корпус
- Отверстие под плоскую токовую шину
Технические характеристики разъемного датчика измерения постоянного и переменного тока ДТХ-3000Ж:
| Параметр | ДТХ-1000Ж | ДТХ-1500Ж | ДТХ-3000Ж |
| Диапазон измеряемых токов, А | 0...1000 | 0...1500 | 0...3000 |
| АЧХ на уровне ± 3 дб, Гц | не хуже 0 - 50000 | ||
| Выходной ток при нулевом входном токе, мА | ± 1 | ± 3 | |
| Допустимая перегрузка по измеряемому току, разы | 1,5 | ||
| Диапазон рабочих температур,°С | -20...+70 | ||
| Основная приведенная погрешность, не более, % | 2,5 | ||
| Выходной сигнал при номинальном измеряемом токе, мА * | 200 | 300 | 1000 |
| Полоса пропускания, Гц | 0-50000 | ||
| Нелинейность выходной характеристики, не более, % | 0,1 | ||
| Коэффициент передачи | 1:5000 | 1:3000 | |
| Напряжение питания, В | ±18 ... ±24 | ±24 ... ±36 | |
| Отверстие под токовую шину, мм | 10х87 | ||
| Элекипмческая прочность изоляции на переменном токе 50 Гц / 1 мин, В | 10000 | ||
| Сопротивление изоляции в рабочих условиях не менее, МОм | 20 | ||
| Потребляемая мощность, Вт | 5,0 | 7,5 | 24 |
| Габаритные размеры, мм | 191х116х66 | 191х116х82 | |
| Масса, г | 500 | ||
По требованию заказчика возможно:
* - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS (за дополнительную плату). Погрешность датчика в исполнении 4/20 мА увеличивается (уточняйте при заказе).
