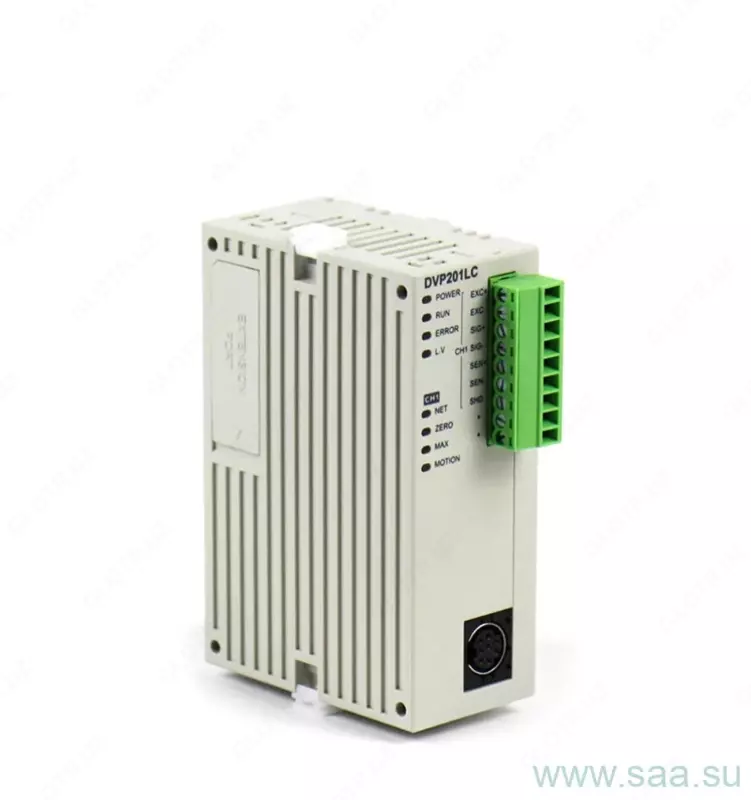

DVP-201LC-SL tenzodatchik modullari to‘plami

Umumiy ma’lumotlar

• Model: DVP201LC-SL

• Mos PLC seriyalari: DVP-S seriyasi

• Tenzodatchik kanallari soni: 1 dona

• Tasnifi: yuqori tezlikli tenzodatchik moduli

Elektr xususiyatlari

• Nominal quvvatlanish kuchlanishi: 24 V DC (20,4–28,8 V DC)

• Maksimal tok iste’moli: 150 mA

• Quvvat sarfi: 5 Vt

• Maksimal chiqish toki: 5 V DC × 300 mA

• Ruxsat etilgan yuklama: 40–4010 Om

Kirish va o‘lchash parametrlari

• Kirish signali diapazoni: ±200 mV DC

• Aniqlik (rezolyutsiya):

  • apparat (ADC) — 24 bit

  • ma’lumot chiqishi — 32 bit

• Ulanadigan datchik turlari: 4 simli / 6 simli tenzodatchiklar

• Tenzodatchik sezgirligi:
  0~1, 0~2, 0~4, 0~6, 0~20, 0~40, 0~80 mV/V

• Maksimal aniqlik: 0,04%

• Chiziqlilik xatosi: ≤ 0,015%

• Og‘irlikni o‘rtachalash: 100 ta o‘lchov

Harorat ko‘rsatkichlari

• Harorat kengayish koeffitsiyenti: ≤ ±20 ppm/K (E bo‘yicha)

• Nol nuqtaning harorat siljishi: ≤ ±0,1 mкV/K

Tezkorlik

• Javob vaqti: 2,5 / 10 / 16 / 20 / 50 / 60 / 100 / 200 / 400 ms

Aloqa va ulanish

• Aloqa interfeyslari: RS-232, RS-485

• Tenzodatchik ulashning maksimal masofasi: 100 m

• PLC ga ulanish: modul DVP seriyali PLC ning chap tomoniga ulanadi

• Modullar raqamlari: PLC ga yaqinligiga qarab 100 dan 107 gacha

Izolyatsiya

• Raqamli sxema va yer orasida: 500 V AC

• Analog sxema va yer orasida: 500 V AC

• Analog va raqamli sxemalar orasida: 500 V AC

Ishlash va saqlash sharoitlari

• Ishlash:

  • harorat: 0…55 °C

  • namlik: 5…95%

  • ifloslanish darajasi: 2

• Saqlash:

  • harorat: −25…70 °C

  • namlik: 5…95%

Tebranish va zarbaga chidamlilik

Xalqaro standartlarga mos keladi:

• IEC 61131-2

• IEC 68-2-6 (Fc sinovi)

• IEC 68-2-27 (Ea sinovi)
